移除ServeRAID M5210阵列卡的缓存模块以开启JBOD模式

由于只有不配备缓存阵列卡才支持JBOD / 硬盘直通模式功能，如需在配有缓存模块的ServerRAID M5210阵列卡上使用JBOD模式，必须手动拆除缓存模块。



本例是在配有ServerRAID M5210的System x3550 M5服务器上实施拆除缓存模块的操作，其他机型也可以参照本例实施。



注意：本操作将致阵列及数据丢失，强烈建议先清除阵列信息并恢复阵列卡出厂设置再行操作。如果操作不当可能导致阵列卡锁定安全模式，甚至损坏硬件，请酌情谨慎操作。



注意：由于涉及硬件插拔操作，请注意遵守操作规范。

解决方案:

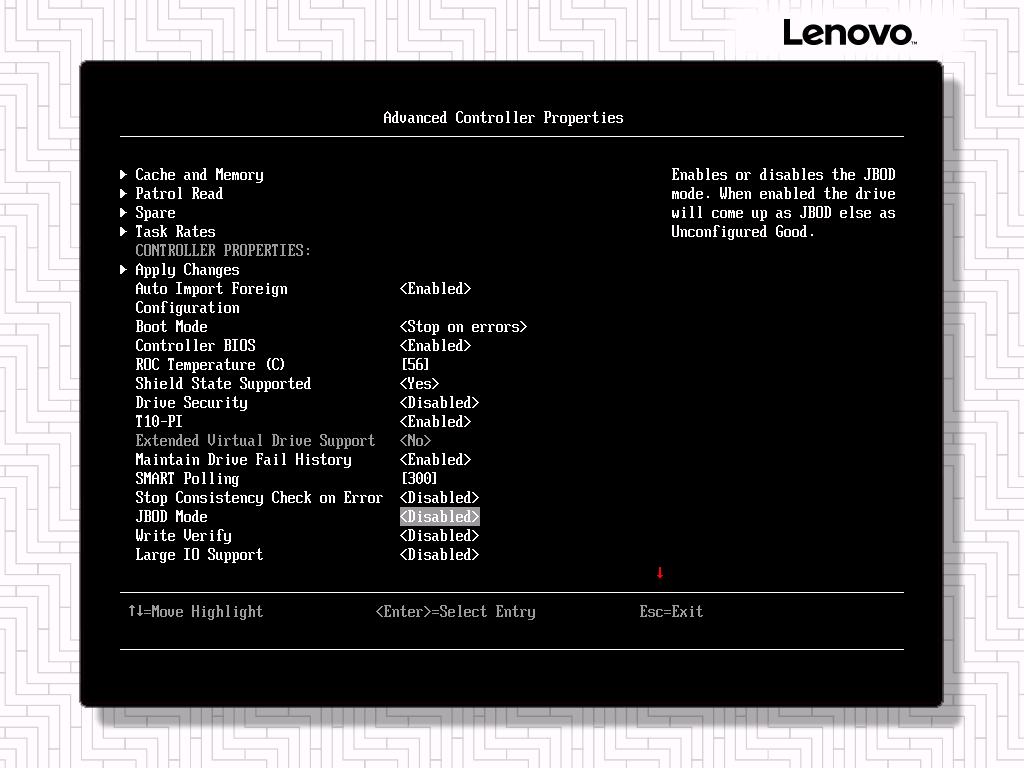

在配有缓存的ServerRAID M5210阵列卡上，JBOD模式是Disabled / 禁用状态，即使手动更改为Enabled / 启用并Apply Changes / 应用更改，也会报错The request command has invalid arguments，并恢复禁用状态。

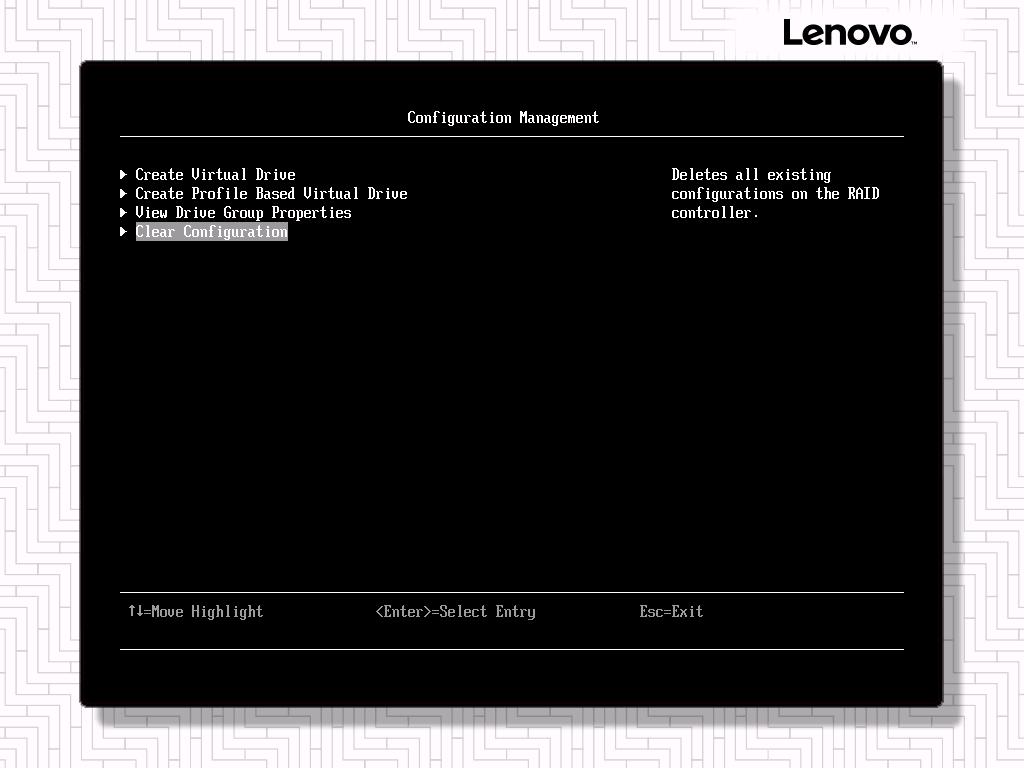

在移除硬件之前，如果服务器不是全新未通电状态，请先进入阵列卡配置界面执行Clear Configuration / 清空阵列配置；

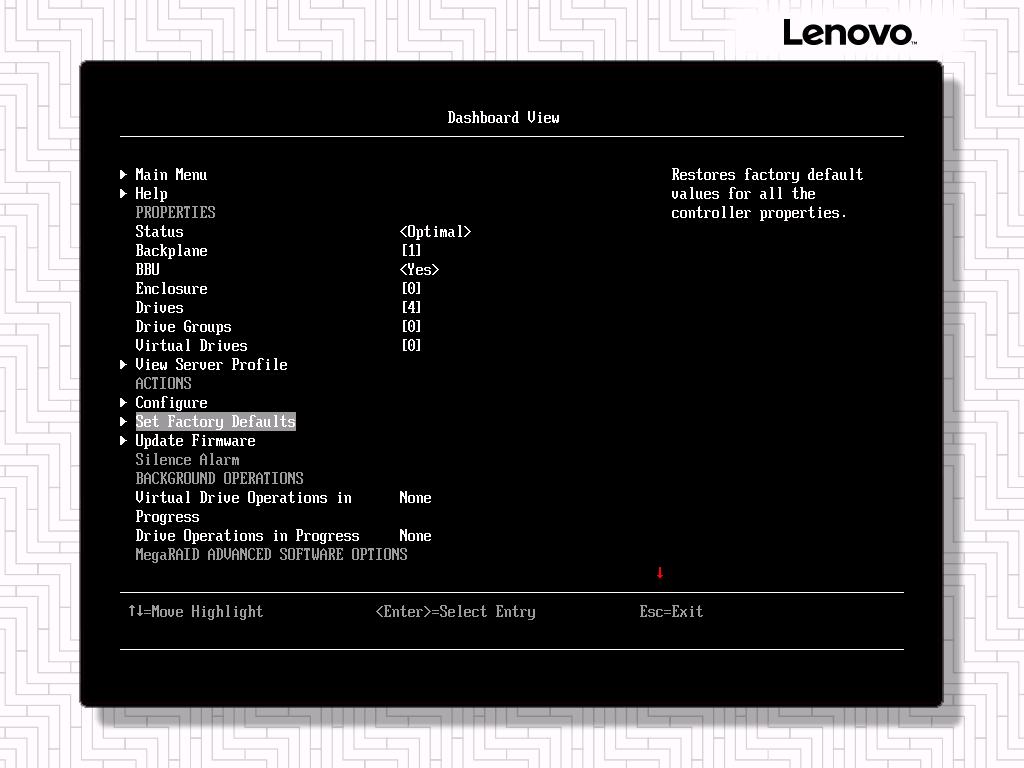

以及Set Factory Default / 恢复出厂设置；

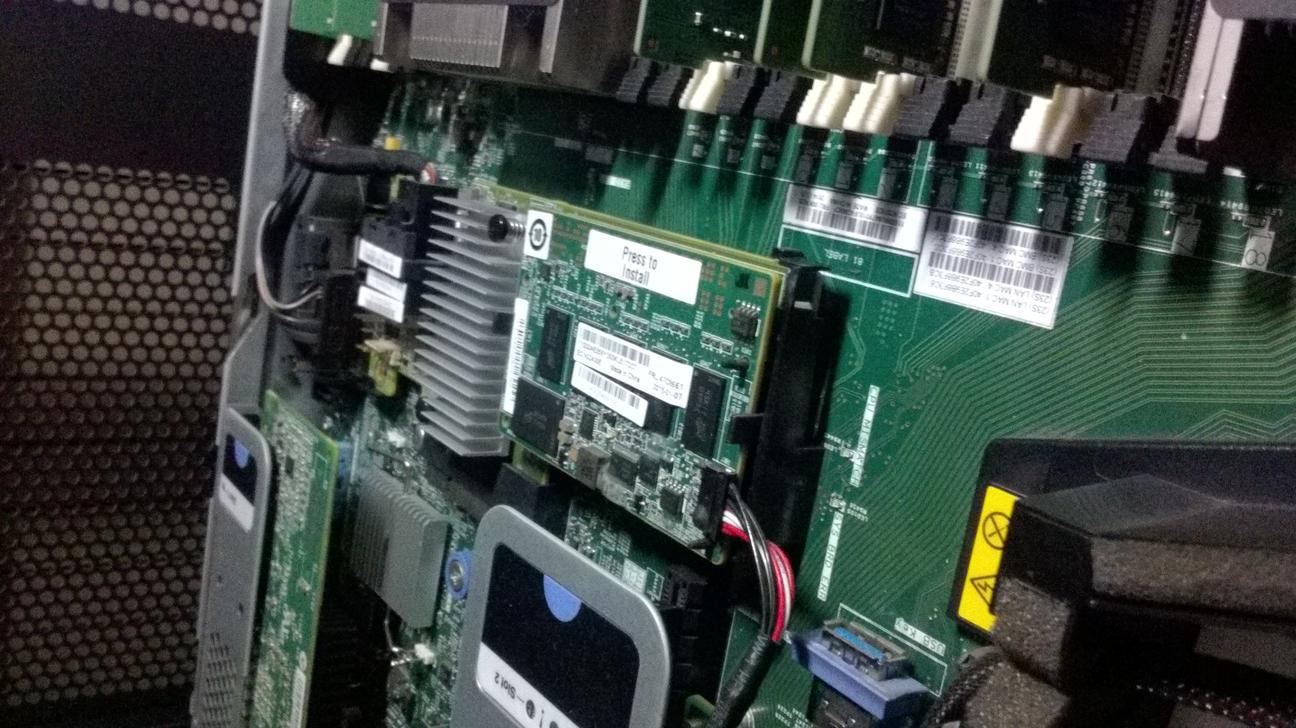

然后关机并完全断电，开启机箱盖板，找到M5210阵列卡，

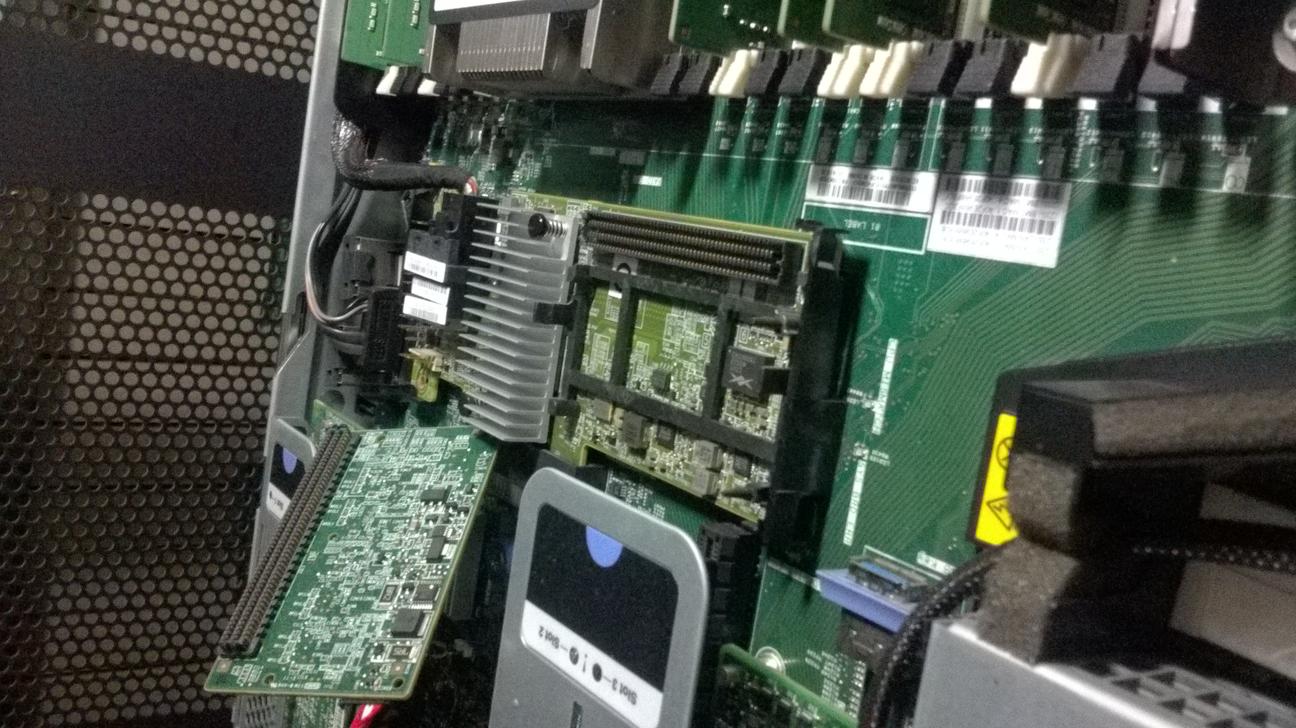

阵列卡PCB板上面的小块子板即缓存模块，由两侧的黑色卡扣固定；

拔出阵列卡后取下缓存模块，然后将阵列卡插回原位；

如果不再使用缓存模块，可以直接移除缓存模块及线缆、电容组件。

将盖板盖回，重新通电并开机。

在看到Lenovo System x Logo的时候按F1键，准备进入BIOS；

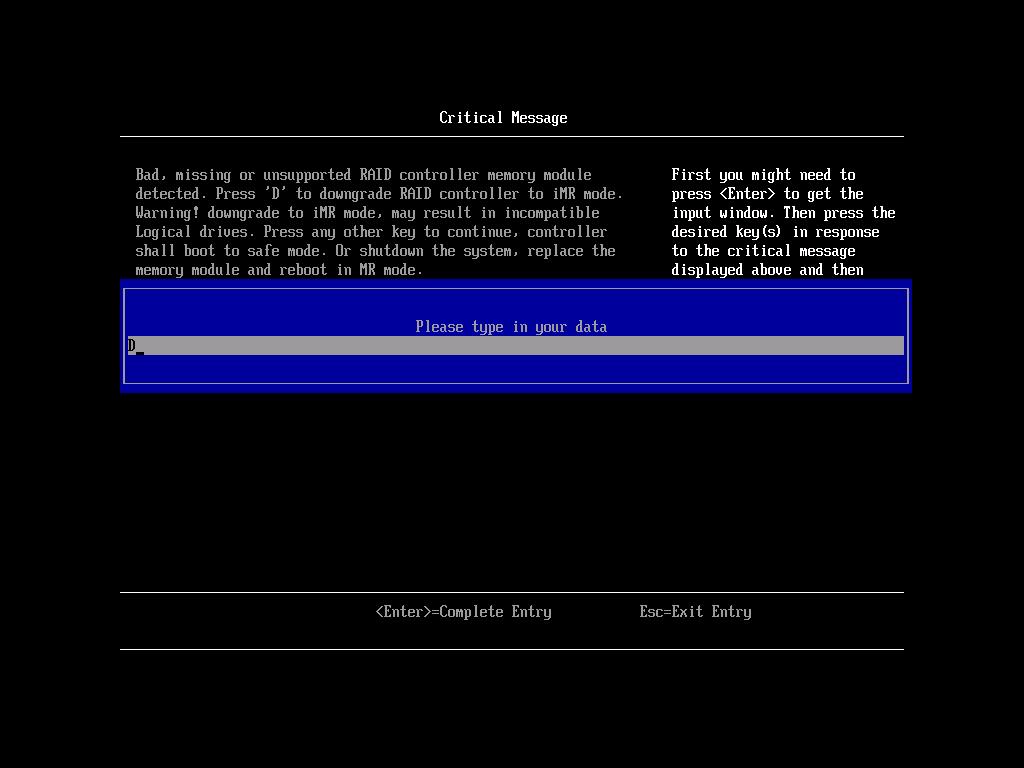

等待过程中会出现错误窗口，告知缓存模块丢失或者损坏；

先按回车键，并输入D，再回车，降入iMR模式；

注意：请勿输入其他字符或者直接按回车键，错误操作会导致阵列卡锁定安全模式！

错误处理完成，按ESC键退出；

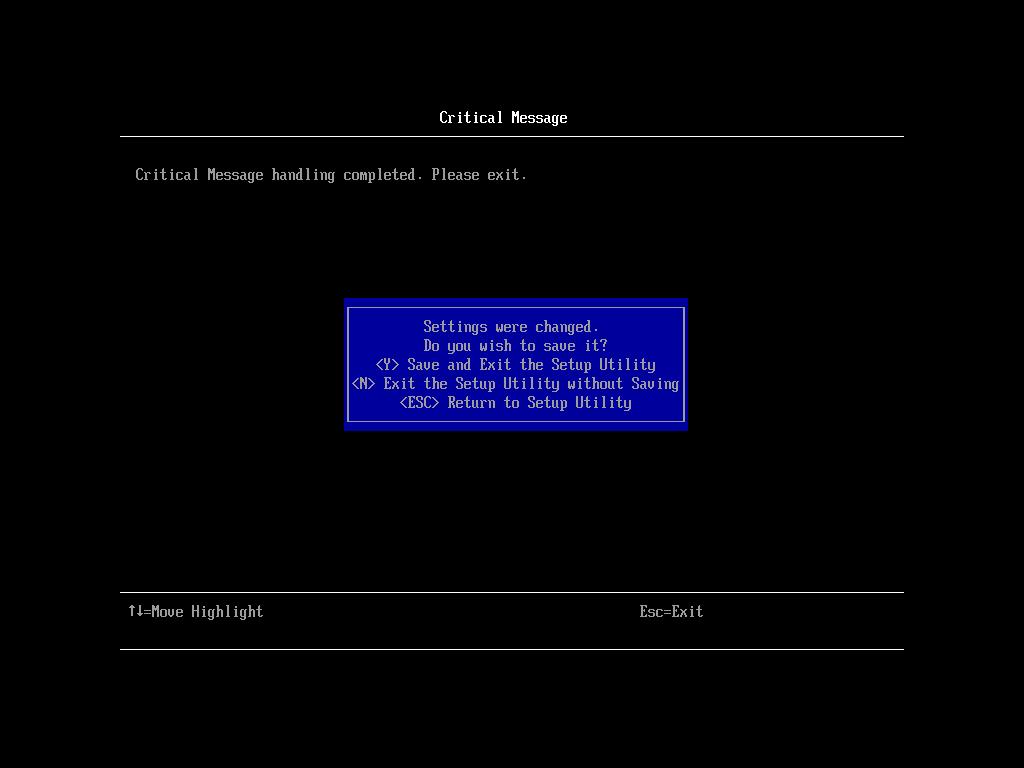

按Y继续退出；

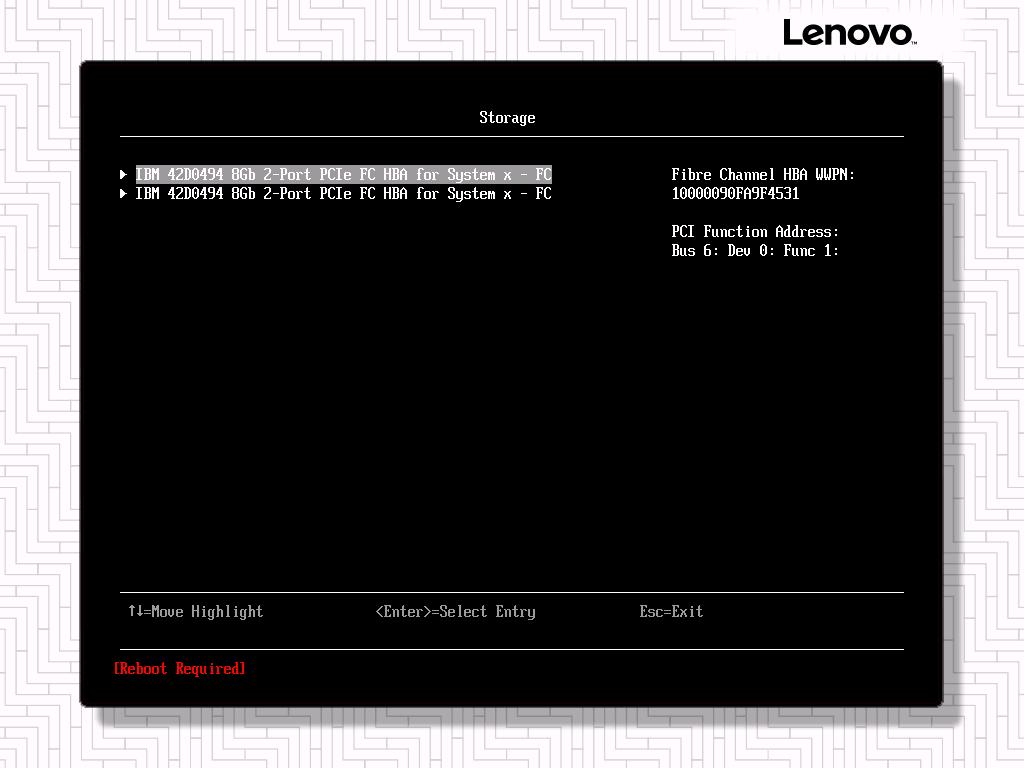

此时进入BIOS，无法找到阵列卡，左下角会提示需要重启；

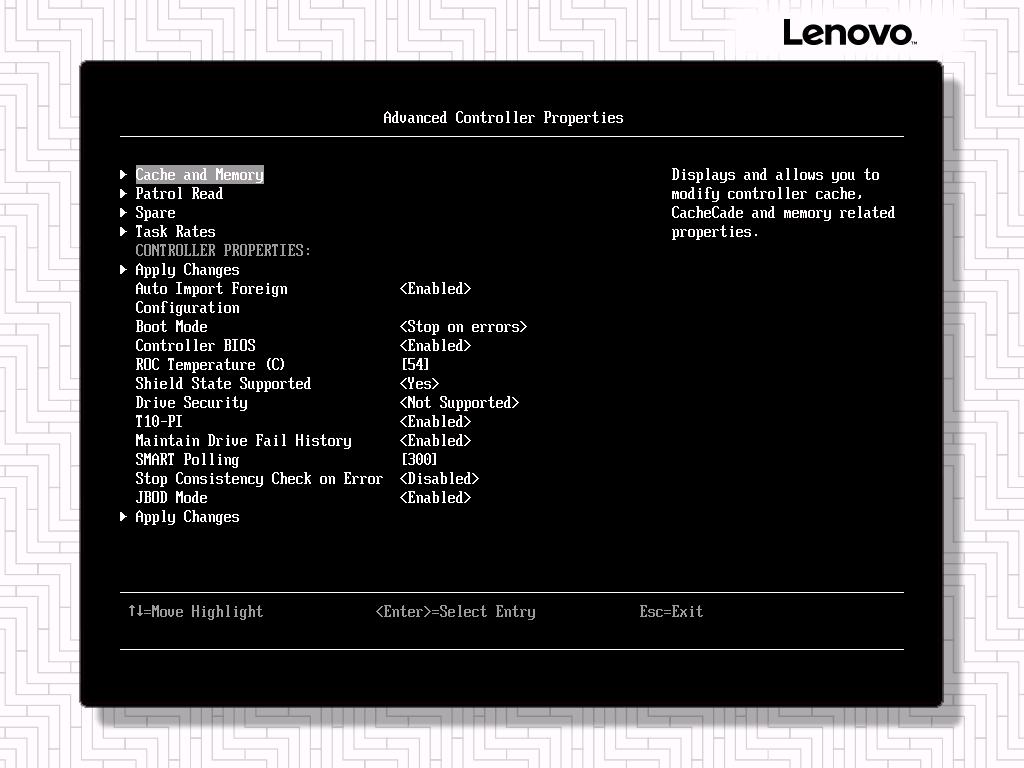

重启后再次进入BIOS，即可重新发现阵列卡，JBOD模式已自动启用；

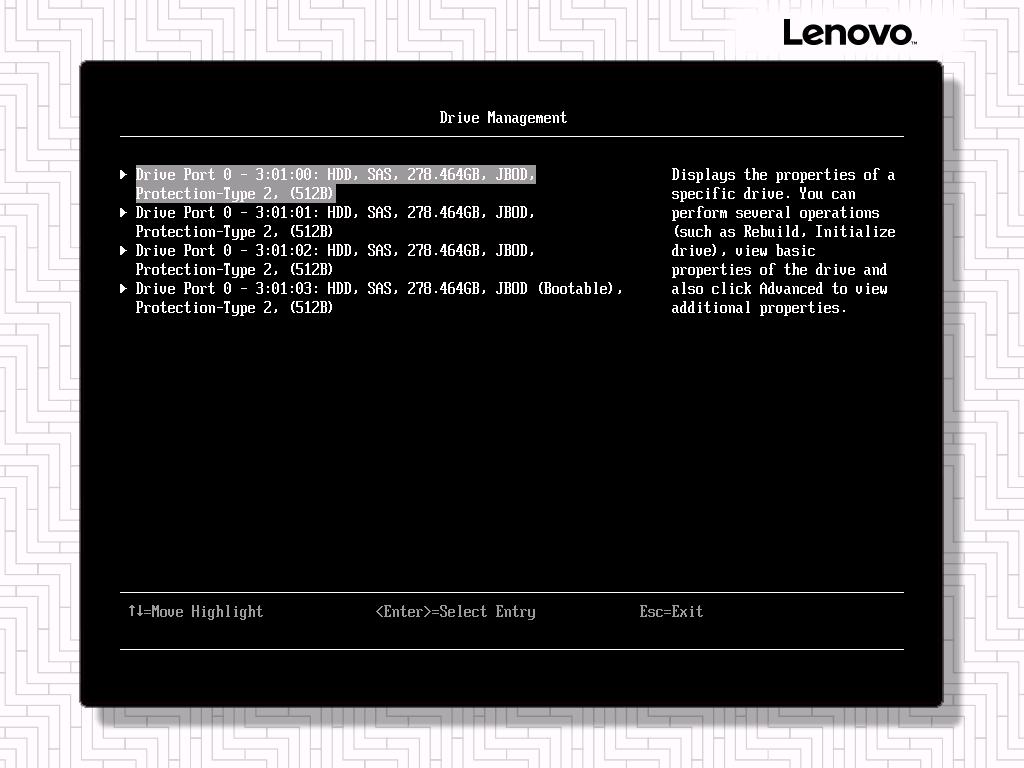

同时所有硬盘直接变为JBOD模式。

由于移除了缓存模块，此时阵列卡降级进入iMR模式，将无法实施配置RAID 5阵列等高级功能，只能配置RAID 0/1/10阵列。

如将缓存模块重新插回，原有功能会直接恢复，不需要做额外设置，但已配置为JBOD模式的硬盘会直接被重置为Unconfigured Good状态，硬盘上的数据可能会丢失。
