如何进入ThinkSystem系列服务器SAS RAID阵列配置界面

内容导航

一、在图形界面中进入阵列配置

1. 从Lenovo XClarity Provisioning Manager (LXPM)图形界面中进入SAS RAID阵列配置界面

2. 图形界面中硬盘选择操作

3. 图形界面中确认操作

二、在传统文字界面中进入阵列配置

1. 设置按F1键进入UEFI Setup文字界面

2. 从UEFI Setup文字界面中进入SAS RAID阵列配置界面

3. 文字界面中硬盘选择操作

4. 文字界面中确认操作

一、在图形界面中进入阵列配置

1. 从Lenovo XClarity Provisioning Manager (LXPM)图形界面中进入SAS RAID阵列配置界面。

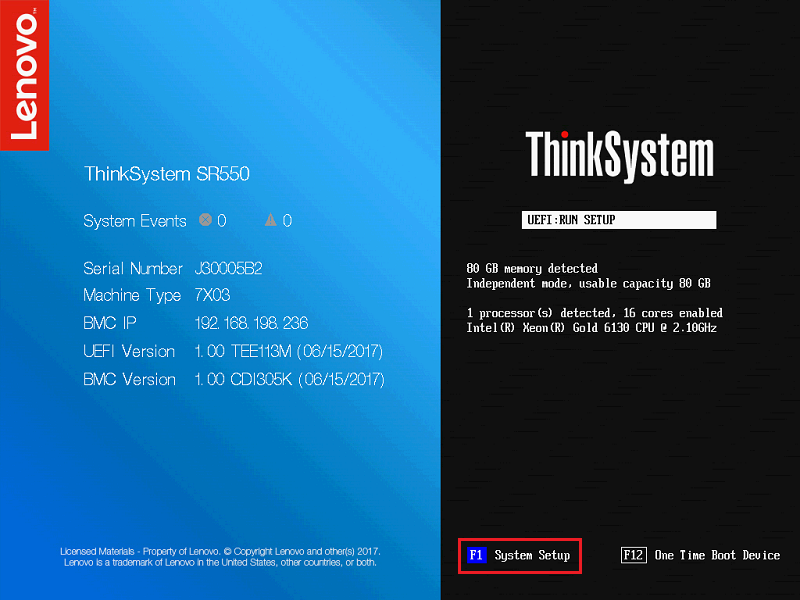

启动服务器，在出现ThinkSystem logo的时候按F1键进入Lenovo XClarity Provisioning Manager (LXPM)界面。

注意：ThinkSystem系列服务器默认按F1键进入LXPM图形界面而非传统UEFI Setup文字界面，除非有修改F1启动模式或者LXPM出现异常。

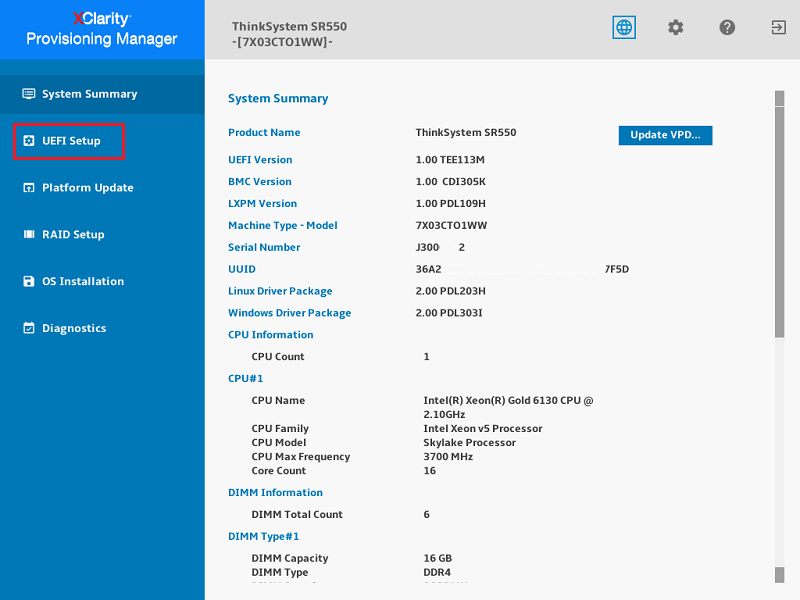

鼠标点击左侧栏的"UEFI Setup/UEFI设置"；

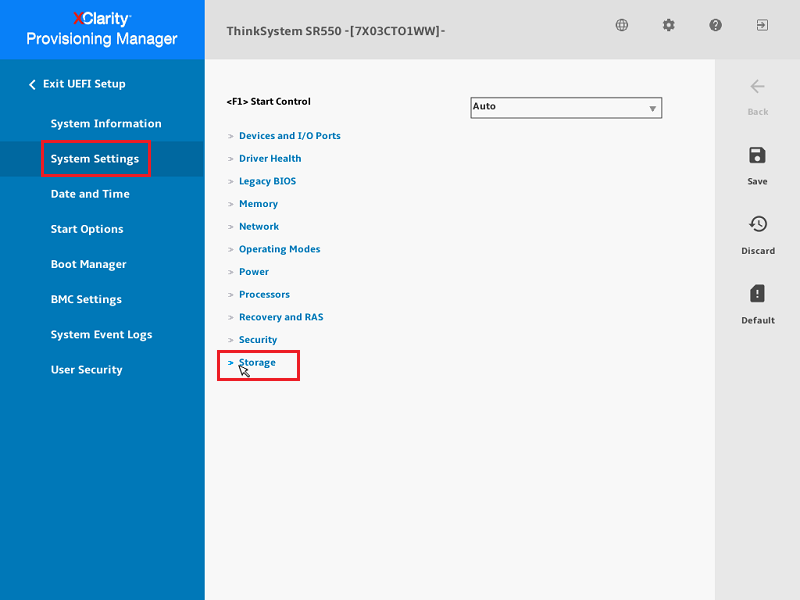

先点击左侧的"System Settings/系统设置"，再点击中间的"Storage/存储"；

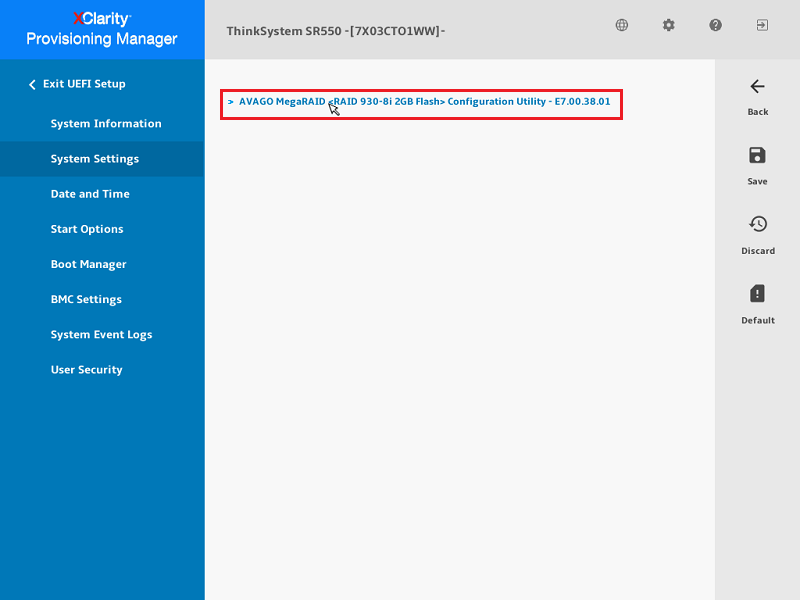

会出现SAS RAID卡配置项，如下图中的"RAID 930"；

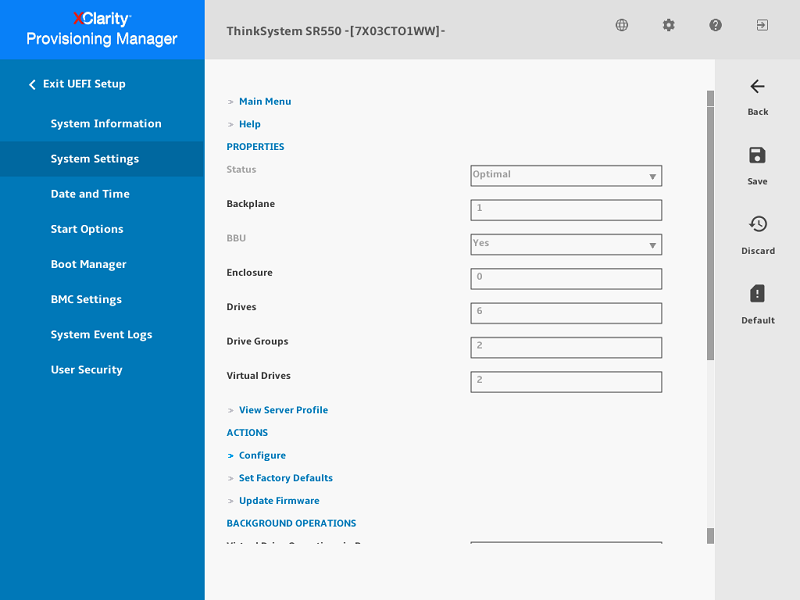

再点击即进入UEFI HII SAS RAID阵列配置界面，下图为Dashboard界面；

在UEFI HII界面配置阵列的操作，请查看《联想服务器在UEFI HII界面中配置阵列的基本操作》（知识库编号：154455）。

注意：联想各系列服务器的UEFI HII界面有所不同，但操作步骤一致。另有少数操作方式略有区别，详见以下硬盘选择操作及确认操作。

2. 硬盘选择操作

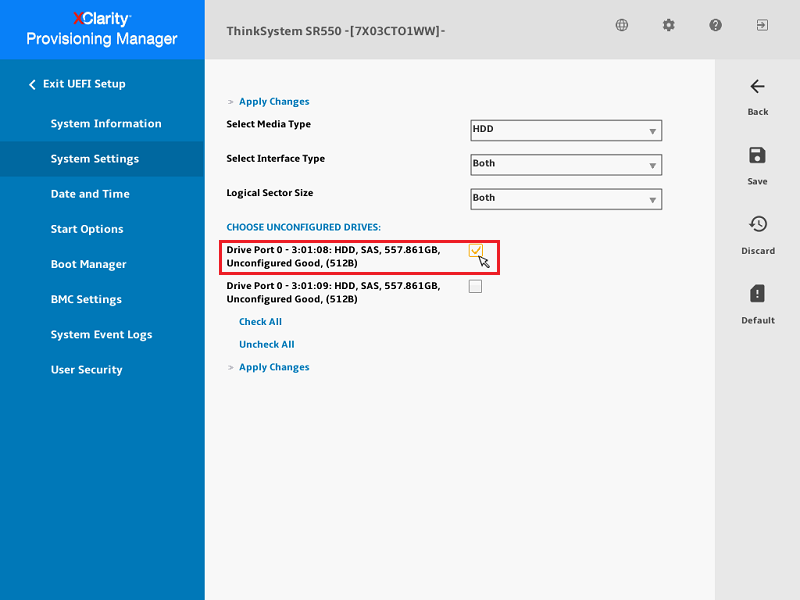

联想各系列服务器的UEFI HII界面有所不同，ThinkSystem系列服务器在图形界面中选择硬盘（如创建阵列）时，要勾选硬盘右侧的复选框。

3. 确认操作

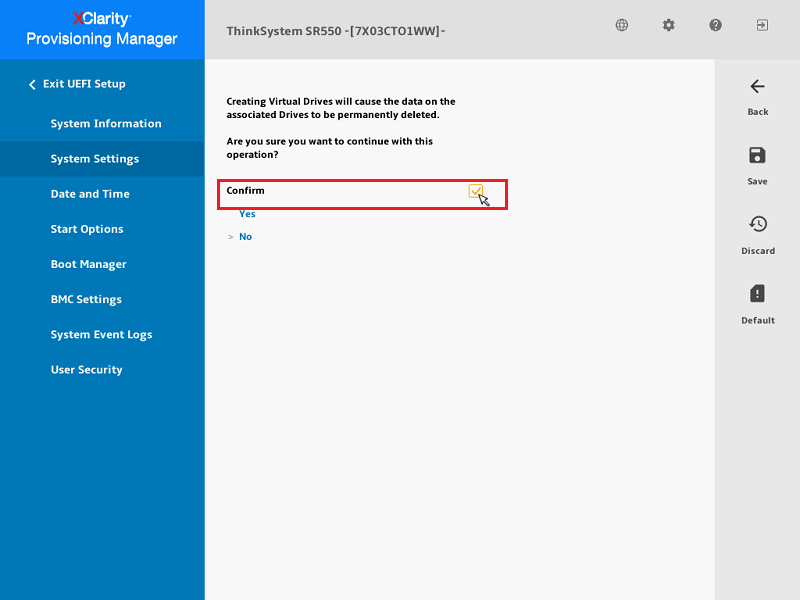

联想各系列服务器的UEFI HII界面有所不同，ThinkSystem系列服务器在最终确认（如创建阵列、清除阵列、重新初始化阵列）时，要勾选""右侧的复选框，然后再点击"Yes"。

二、在传统文字界面中进入阵列配置

1. 设置按F1键进入UEFI Setup文字界面

由于ThinkSystem系列服务器默认按F1键进入LXPM图形界面而非传统UEFI Setup文字界面，要进入文字界面需要先修改F1启动模式。

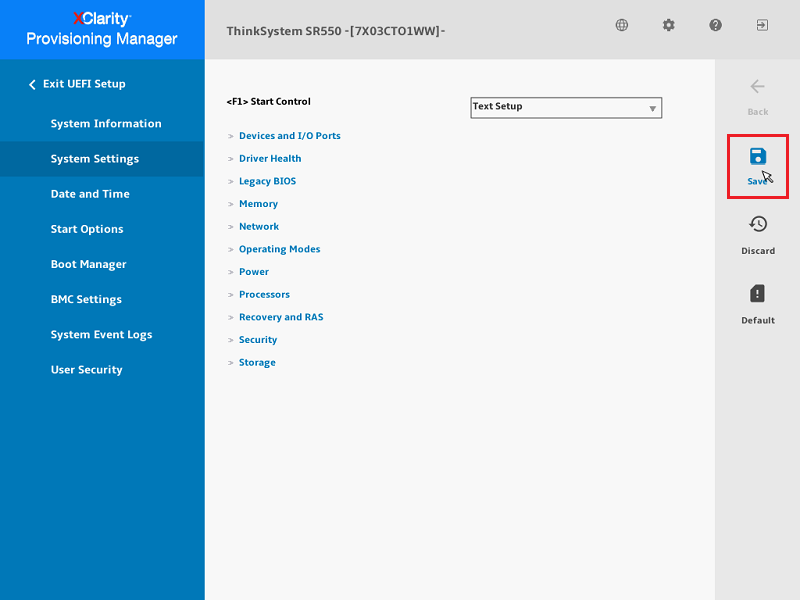

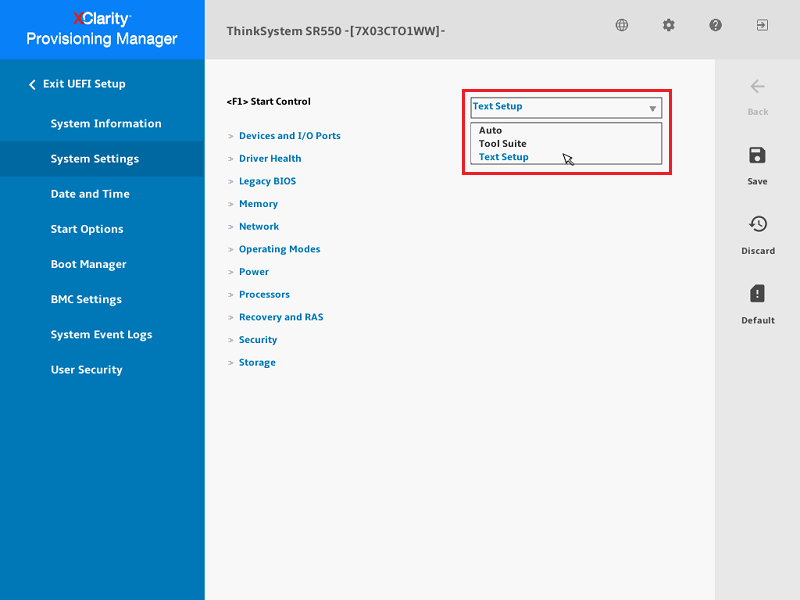

点击"UEFI Setup/UEFI设置"，再点击"System Settings/系统设置"，将"F1 Start Control/F1启动控制"改为"Text Setup/文本设置程序"；

修改选项后，点击右侧的"Save/保存"按钮；

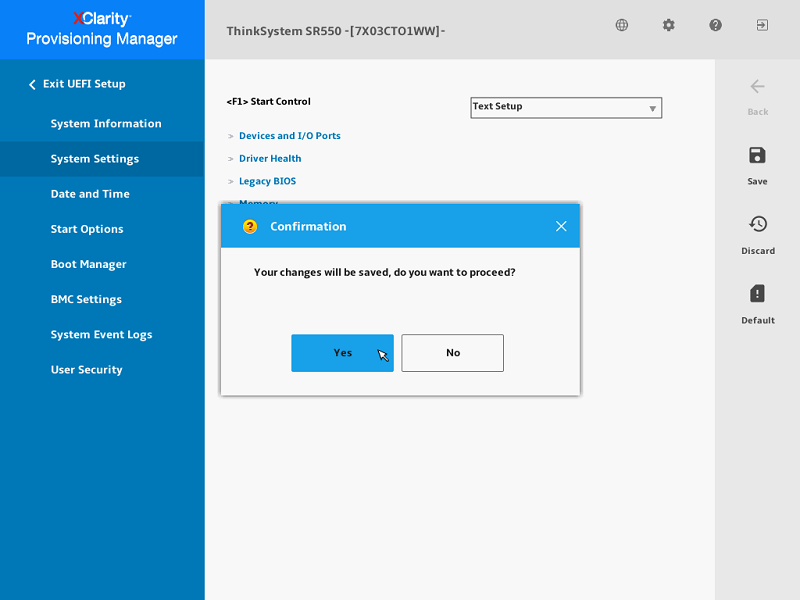

在出现的保存提示框中选"Yes/是"；

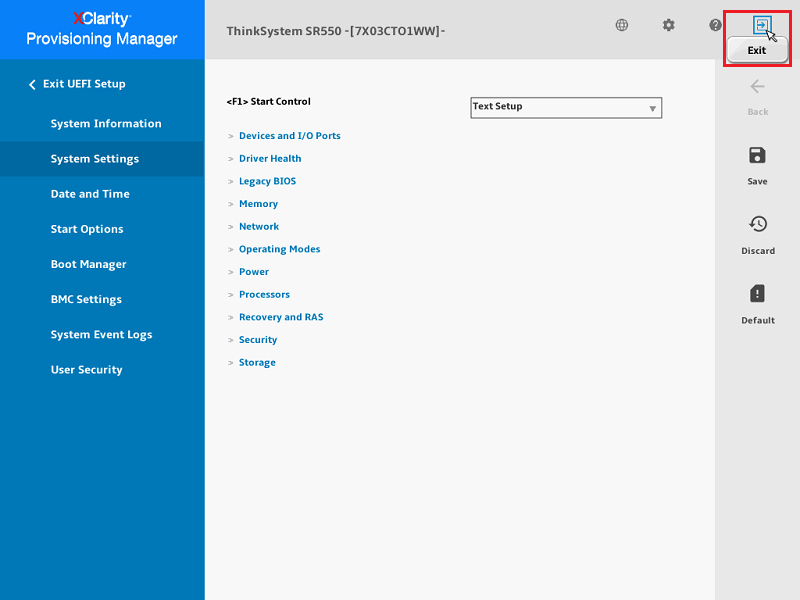

等待保存完毕以后，点击右上角的"Exit/退出"按钮；

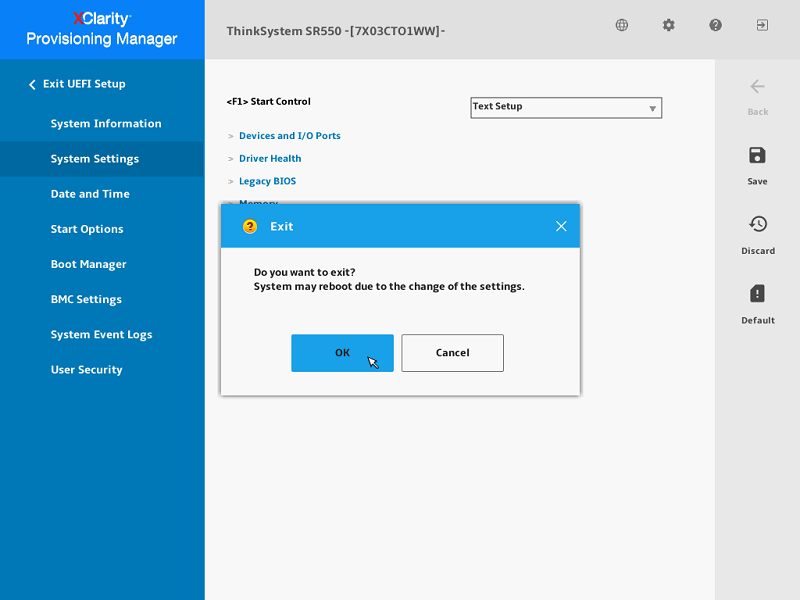

在出现的退出提示框中选"OK/确定"。

服务器会重启，再按F1键就会进入传统UEFI Setup文字界面了。

2. 从UEFI Setup文字界面中进入SAS RAID阵列配置界面

启动服务器，在出现ThinkSystem logo的时候按F1键进入UEFI Setup文字界面。

注意：要按照“二、1. 设置按F1键进入UEFI Setup文字界面”一节进行设置后才会进入UEFI Setup文字界面。

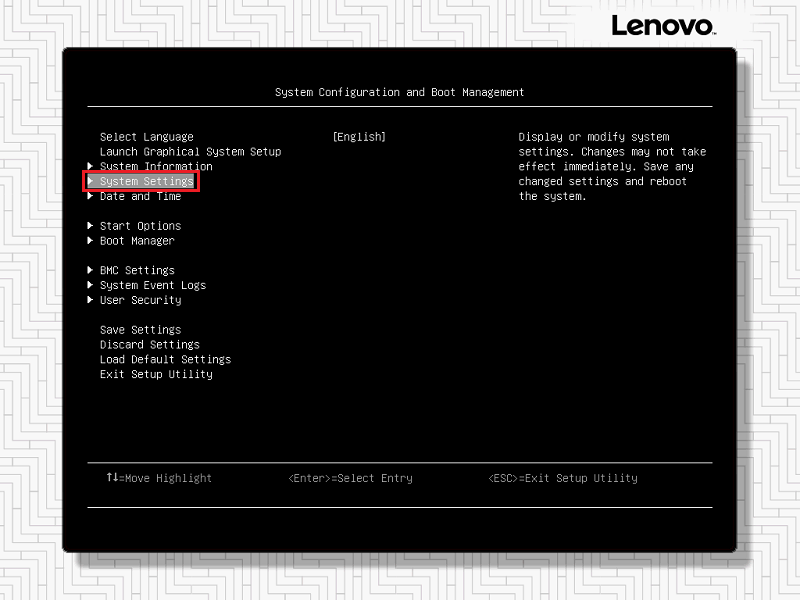

进入"System Settings/系统设置"；

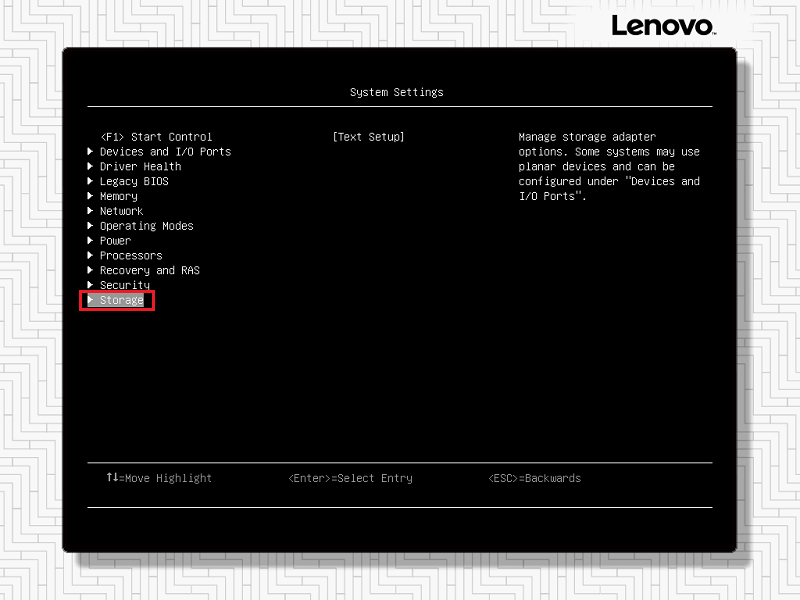

再进入"Storage/存储"；

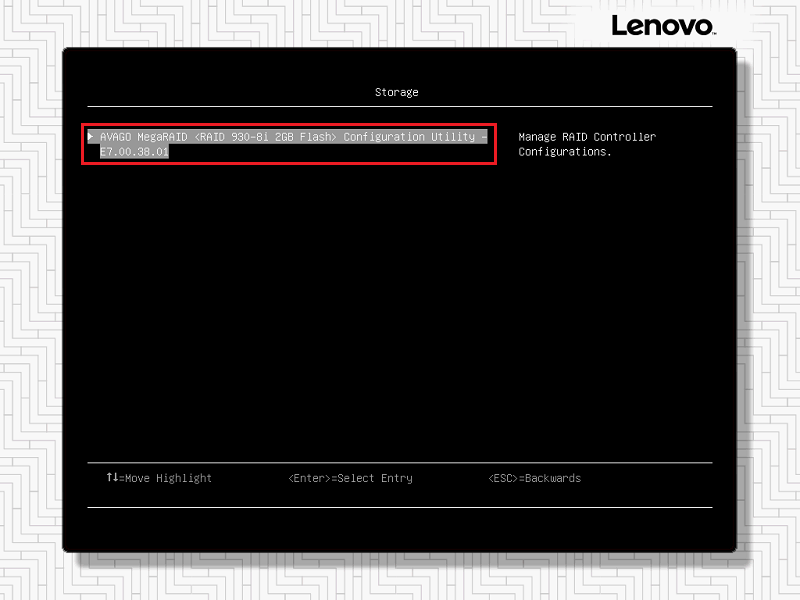

会出现SAS RAID卡配置项，如下图中的"RAID 930"；

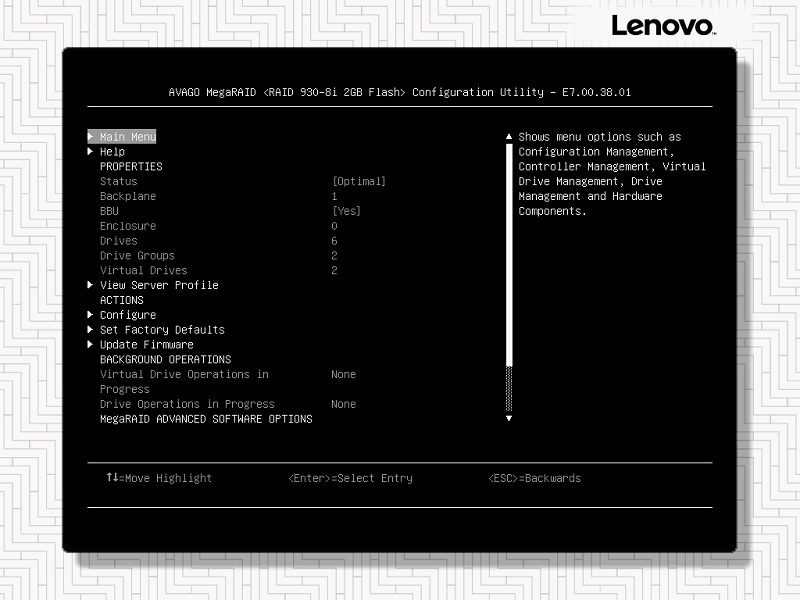

接下来即进入UEFI HII SAS RAID阵列配置界面，下图为Dashboard界面。

在UEFI HII界面配置阵列的操作，请查看《联想服务器在UEFI HII界面中配置阵列的基本操作》（知识库编号：154455）。

注意：联想各系列服务器的UEFI HII界面有所不同，但操作步骤一致。另有少数操作方式略有区别，详见以下硬盘选择操作及确认操作。

3. 文字界面中硬盘选择操作

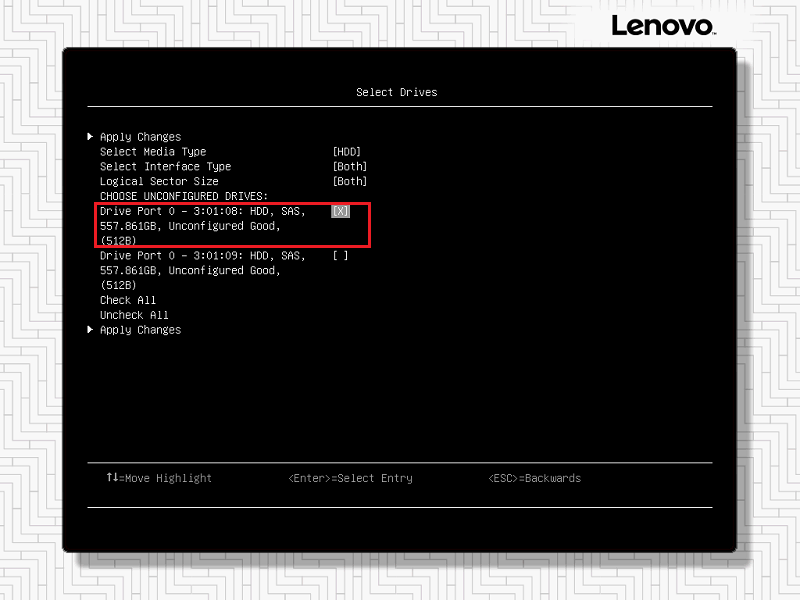

联想各系列服务器的UEFI HII界面有所不同，ThinkSystem系列服务器在文字界面选择硬盘（如创建阵列）时，要在选中的硬盘上按空格键，使右侧"[ ]"变成"[X]"。

4. 文字界面中确认操作

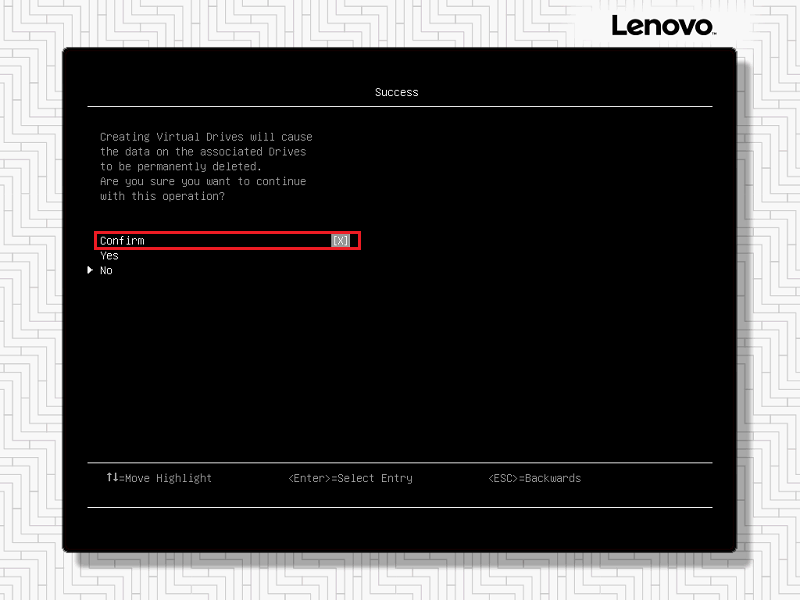

联想各系列服务器的UEFI HII界面有所不同，ThinkSystem系列服务器在文字界面最终确认（如创建阵列、清除阵列、重新初始化阵列）时，要在""上按空格键，使右侧"[ ]"变成"[X]"，然后再选择"Yes"。
