ThinkSystem系列服务器板载1Gb网口及LOM网卡接入100Mb交换机显示无连接

故障现象:

ThinkSystem全系列机型的板载1Gb网口及LOM网卡接入100Mb交换机时显示无连接，同时网卡指示灯不亮。

下图指示常见ThinkSystem机型板载1Gb网口及LOM网卡位置（红圈处）。

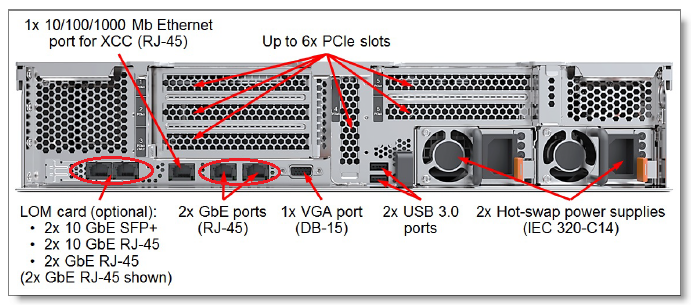

ThinkSystem SR530、SR550、SR570、SR590的板载1Gb网口和LOM网卡，及SR630、SR650的LOM网卡，如下：

ThinkSystem SR850的LOM网卡，如下：

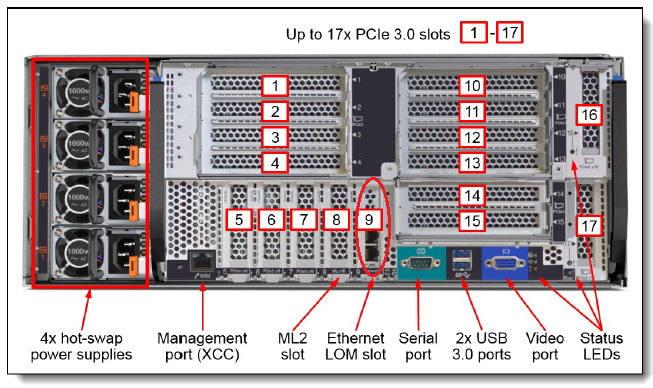

ThinkSystem SR950的LOM网卡，如下：

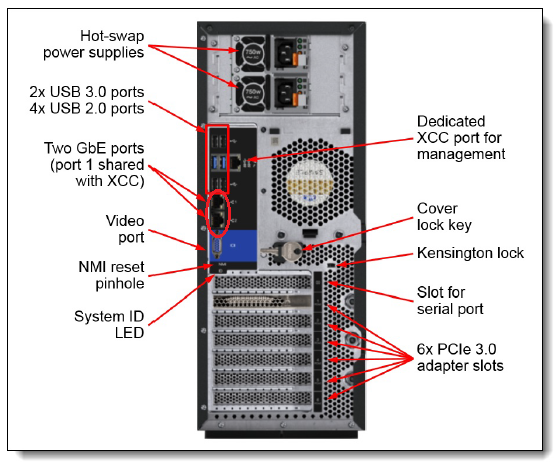

ThinkSystem ST550的板载1Gb网口，如下：

ThinkSystem SD530及D2高密度机箱的EIOM模块：

解决方案:

ThinkSystem系列服务器的板载1Gb网口和LOM网卡由主板板载Intel X722网卡提供。

Intel X722网卡硬件只支持1Gb和10Gb网络连接，不支持100Mb和10Mb网络。

所以当接入100Mb交换机时没有连接，网卡指示灯也不会亮，此情况不是硬件故障。

详情可点击此处参考Intel X722网卡产品手册（英文）。

由于是硬件限制，此问题没有直接解决方案。

其他方案有：

1、加装一块独立PCIe 1Gb网卡，如Intel i350系列或者Broadcom NetXtreme系列，可以提供1Gb、100Mb及10Mb网络支持；

2、在网口与100Mb交换机之间串接一个1Gb交换机。
