1、把两块磁盘创建RAID1磁盘组
步骤1：打开服务器RH2288V2的电源，在RAID卡适配器自检页面按组合键Ctrl+H，如图4-4所示，进入Webbios配置界面。
图4-4开机RAID卡适配器自检页面
步骤2：在选择适配器界面选择默认的RAID卡SAS2208，如图4-5所示，然后点击“start”按钮。
图4-5选择适配器页面

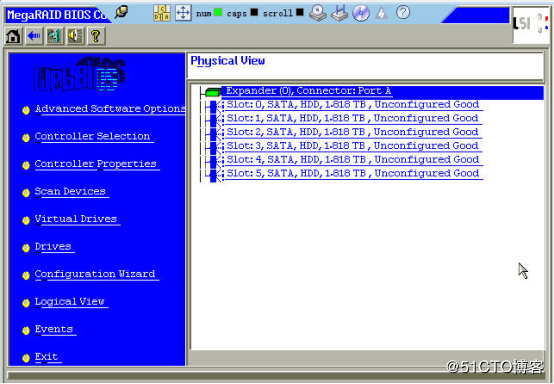

步骤3：WEBBIOS主页面如图4-6所示，左侧为选项卡，右侧显示为现有的物理硬盘，硬盘状态为Unconfigured Good（没有配置但已准备好的硬盘）。点击左侧“Configuration Wizard”按钮。
图4-6 WEBBIOS主页面

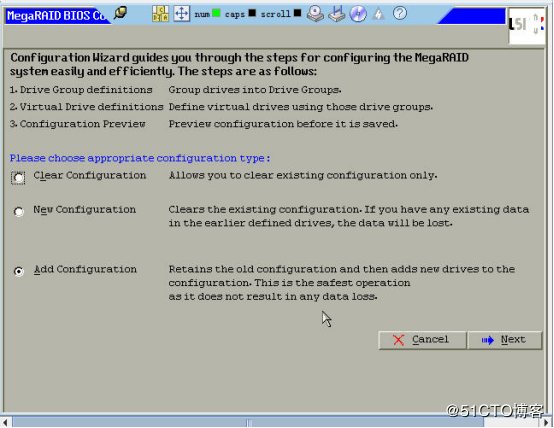

步骤4：在Raid卡配置向导中，选择“Add Configuration”添加配置到现有RAID卡系统，如图4-7所示，然后点击“Next”按钮。
图4-7 选择Add Configuration
小知识：“Clear Configuration”是清空RAID卡系统现存的配置信息。“New Configuration”是是清空RAID卡系统现存的配置信息，并新建配置。如果现有RAID卡系统内已经配置好部分信息，不要选择这两个选项。
步骤5：在选择配置模式中选“Manual configuration”进行手工配置，如图4-8所示，然后点击“Next”按钮。
图4-8 选择手工配置模式

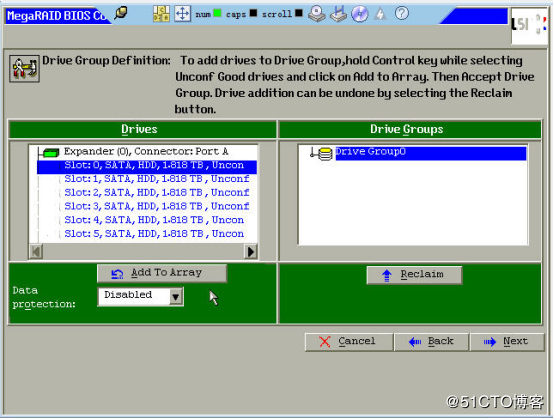

步骤6：在打开的定义磁盘组（Drive
Group
Definition）界面中，如图4-9所示，Drives下面为蓝色字体的是准备好的磁盘，蓝底白字的选中准备好的磁盘，选择Slot：0,SATA,HDD,1.818TB,Uncon；DriveGroups下面选择DriveGroup0,然后点击“Add
To Array”。
图4-9定义磁盘组

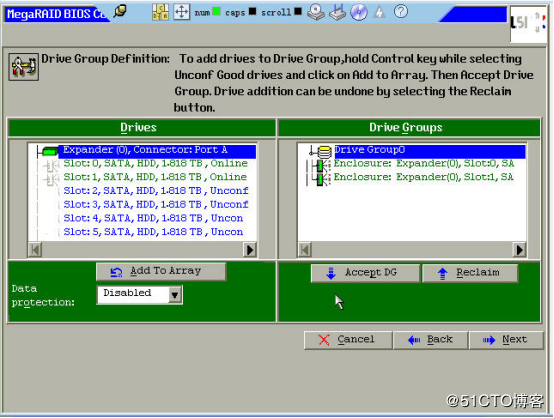

步骤7：依次把槽位Slot：0和Slot：1的硬盘加入到DriveGroup0后，如图4-10所示，点击“Accept DG”接受硬盘加入到DriveGroup0。
图4-10定义磁盘组2

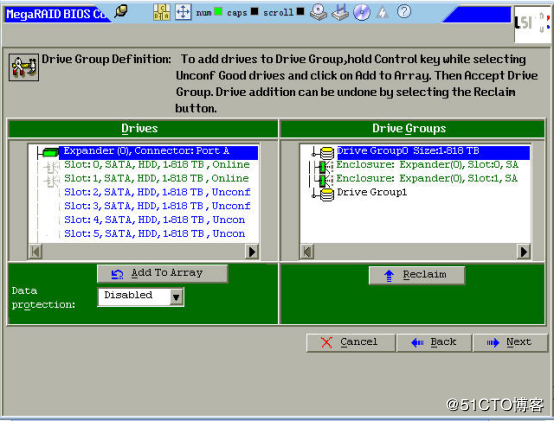

步骤8：确定磁盘组DriveGroup0后，可以发现新出现一个DriveGroup1，如图4-11所示，点击“Next”按钮。
图4-11定义磁盘组3
步骤9：打开如图4-12所示的添加阵列角色到SPAN，选择“DriveGroup：0,Hole：0，R0,R1,3.636TB”，然后点击“Add to SPAN”。
图4-12添加阵列角色到SPAN1
小知识：JBOD（just a bunch of disks，简单磁盘捆绑）是一个不太正规的术语，官方术语称作“Spanning”，它用来指还没有根据RAID（独立磁盘冗余阵列）系统配置以增加容错率和改进数据访问性能的电脑硬盘。
步骤10：在图4-13中显示“DriveGroup：0,Hole：0，R0,R1,3.636TB”已经加入到Span，点击“Next”按钮。
图4-13添加阵列角色到SPAN2
步骤11：在配置VirtualDrives（虚拟磁盘）界面中，选择“RAID Level”为RAID1，也就是把选择两块磁盘作为镜像磁盘，如图4-14所示，然后点击“Select Size”后面的“Update Size”把所有的磁盘空间都加入虚拟磁盘。
图4-14创建虚拟磁盘1
步骤12：选择所有的磁盘空间后，显示“Select Size”为1.818TB，如图4-15所示，也就是把两块1.818TB磁盘的空间镜像后为1.818TB，然后点击“Accept”。
图4-15创建虚拟磁盘2
步骤13：在图4-16所示的页面中可以看到已经创建虚拟磁盘“VD0”，然后点击“Next”按钮。
图4-16创建虚拟磁盘3

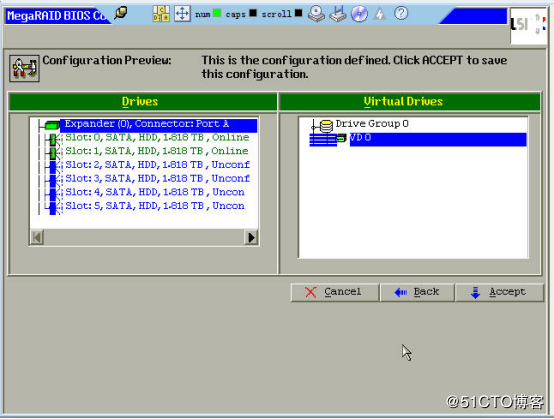

步骤14：在图4-17所示的配置预览界面可以查看磁盘和磁盘组的对应关系，然后点击“Accept”按钮。
图4-17配置预览界面
步骤15：在图4-18所示的选择是否回写到BBU页面中，点击“Yes”按钮。
图4-18 选择是否回写到BBU页面
步骤16：在图4-19保存配置页面中，点击“Yes”按钮。
图4-19保存配置页面
步骤17：图4-20警告所有在虚拟磁盘上面的数据都会丢失，是否初始化，点击“Yes”按钮。
图4-20初始化虚拟磁盘
步骤18：在弹出的“VirtualDrives”页面，可以显示虚拟磁盘VD0：RAID1：Optimal，选择“Set Boot Drive（current=NONE）”，点击“Go”按钮把此虚拟磁盘设置为启动磁盘。
图4-21 VirtualDrives页面1

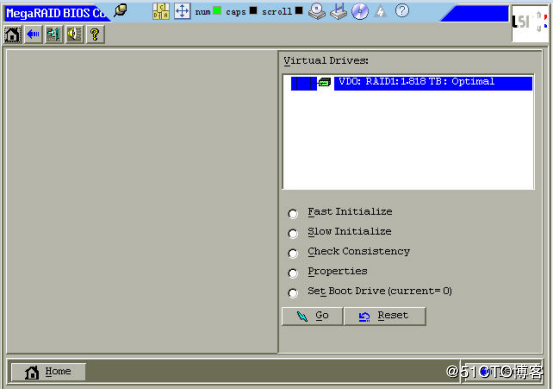

步骤19：选择VD0后可以显示“Set Boot Drive（current=0）”，即VD0现在为启动磁盘，如图4-22所示。然后点击“Home”按钮。
图4-22VirtualDrives页面2
步骤20：在逻辑视图页面4-23中可以看到已经创建一个“Drive
Group：0”，使用的RIAD1模式，此DG建立了一个“Virtual Drives”，也就是“Virtual
Drives：0,1.818TB，Optimal”，此DG中有两个磁盘分别为Slot：0和Slot：1槽位的磁盘。
图4-23 逻辑视图页面
2、把4块磁盘创建数据磁盘组RAID5主要步骤
步骤21：在主页面中点击磁盘配置向导后，在定义DG页面中，把Slot：2、Slot：3、Slot：4和Slot：5通过“Add
To Array”依次加入到“Drive Group1”，如图4-24所示，然后依次点击“Accept DG”按钮和“Next”按钮。
图4-24 定义DG页面
步骤22：在定义Span界面，选择“Drive Group：1，Hole：0，R0,R1，R5,R6，7.272”，如图4-25所示，点击“Add to SPAN”，然后依次选择“Accept”和“Next”按钮。
图4-25 定义Span界面

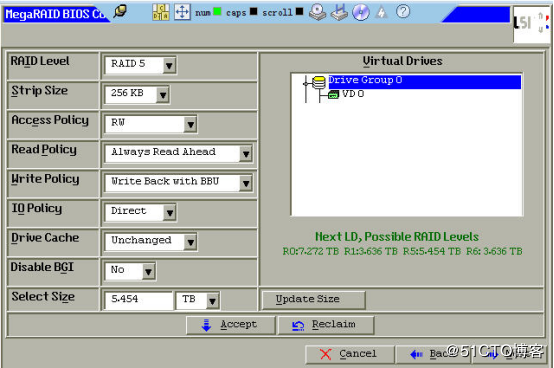

步骤23：选择RAID级别为RAID5，并点击Select Size后的“Update Size”，如图4-26所示，选择的硬盘空间为5.454TB，然后点击“Accept”按钮。
图4-26 配置虚拟磁盘组1
步骤24：可以显示新建了了一个“Drive Group”为VD1，如图4-27所示，然后点击“Next”按钮。
图4-27配置虚拟磁盘组2

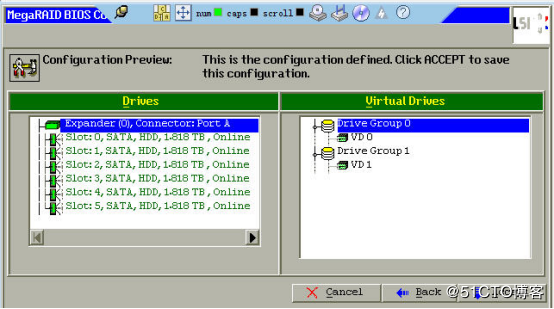

步骤25：在配置预览界面中可以看到所有的6块磁盘已经加入磁盘组，有两个VD，分别为VD0和VD1，如图4-28所示，然后点击“Accept”界面。
图4-28配置预览界面
步骤26：保存配置后，如图4-29所示的虚拟磁盘界面中，可以查看新建的VD1为RAID5，空间为5.454TB。然后点击“Home”按钮。
图4-29虚拟磁盘界面
步骤27：在逻辑视图页面中，可以查看到所有的VD，及其所拥有的磁盘。如图4-30所示。检查无误后，点击“Exit”按钮。
图4-30逻辑视图页面
步骤28：在退出程序页面中选择“Yes”，如图4-31所示。这样就退出了RAID配置系统，RIAD卡初始化硬盘会在后台进行，只有服务器断电才会打断初始化。
图4-31退出程序
至此华为服务器RAID1和RAID5配置完成。
在图4-14中还可以使用部分逻辑空间，这样就可以建立多个raid1的磁盘了。
