thinksystem服务器进入SAS RAID配置

一、在图形界面中进入阵列配置

1. 从Lenovo XClarity Provisioning Manager (LXPM)图形界面中进入SAS RAID阵列配置界面。

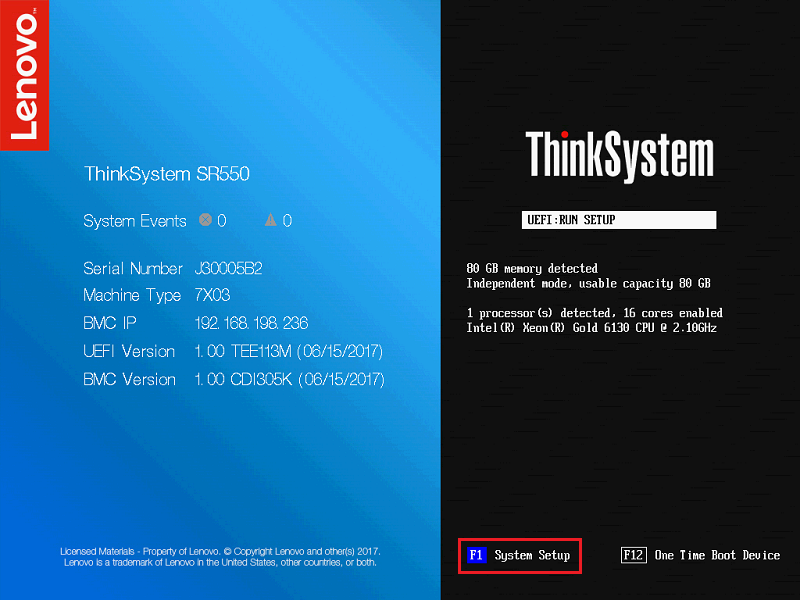

启动服务器，在出现ThinkSystem logo的时候按F1键进入Lenovo XClarity Provisioning Manager (LXPM)界面。

注意：ThinkSystem系列服务器默认按F1键进入LXPM图形界面而非传统UEFI Setup文字界面，除非有修改F1启动模式或者LXPM出现异常。

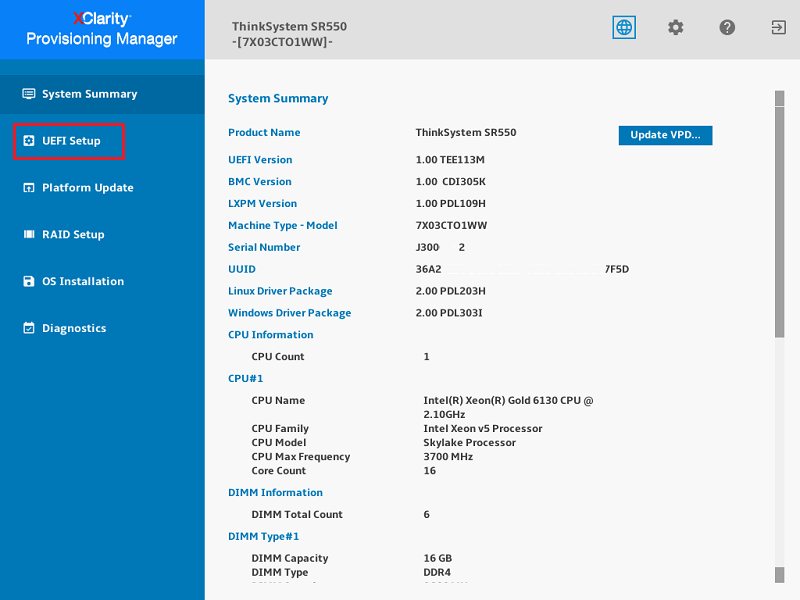

鼠标点击左侧栏的"UEFI Setup/UEFI设置"；

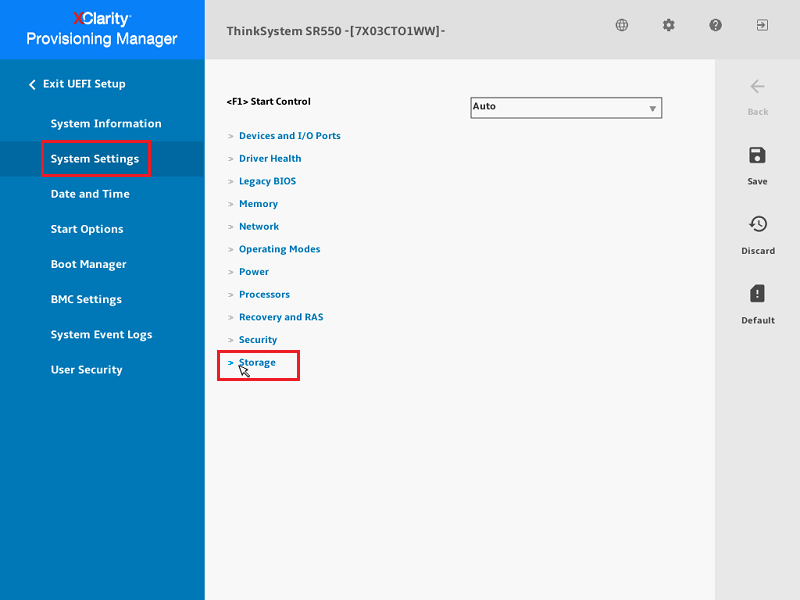

先点击左侧的"System Settings/系统设置"，再点击中间的"Storage/存储"；

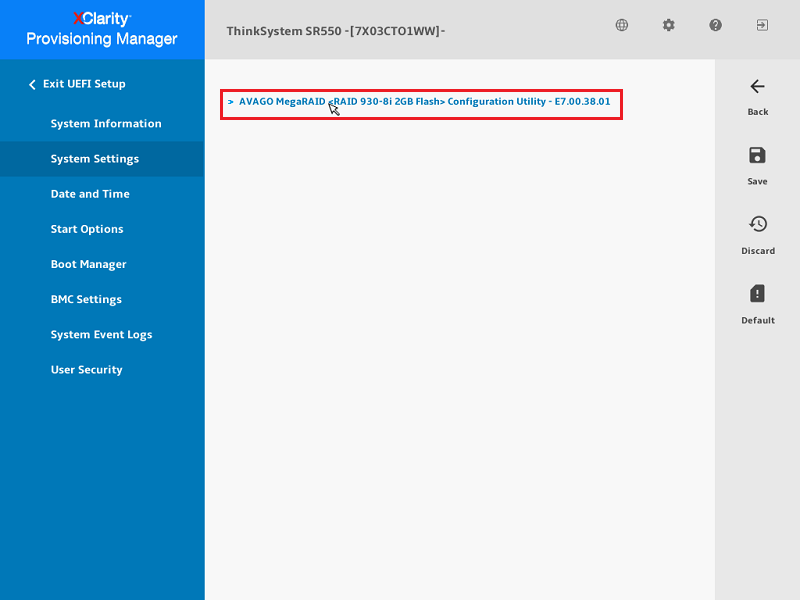

会出现SAS RAID卡配置项，如下图中的"RAID 930"；

再点击即进入UEFI HII SAS RAID阵列配置界面，下图为Dashboard界面；

在UEFI HII界面配置阵列的操作，请查看《联想服务器在UEFI HII界面中配置阵列的基本操作》（知识库编号：154455）。

注意：联想各系列服务器的UEFI HII界面有所不同，但操作步骤一致。另有少数操作方式略有区别，详见以下硬盘选择操作及确认操作。

2. 硬盘选择操作

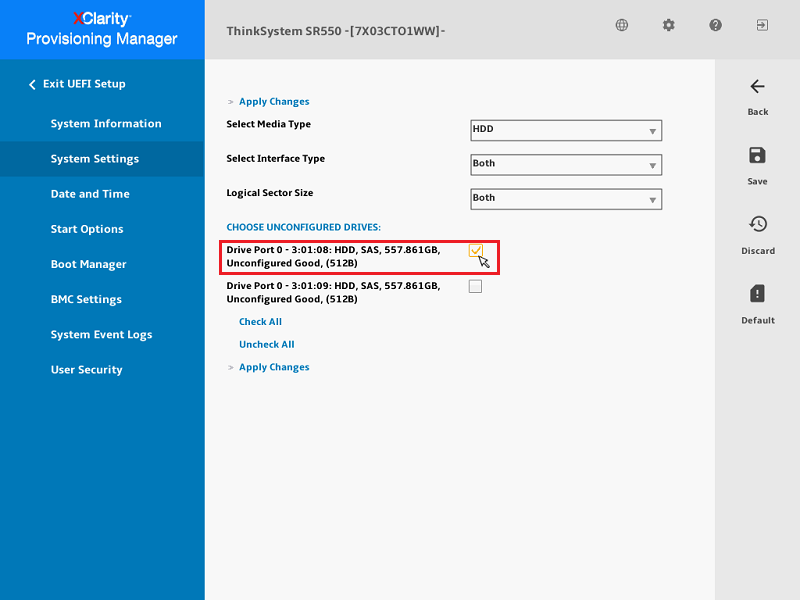

联想各系列服务器的UEFI HII界面有所不同，ThinkSystem系列服务器在图形界面中选择硬盘（如创建阵列）时，要勾选硬盘右侧的复选框。

3. 确认操作

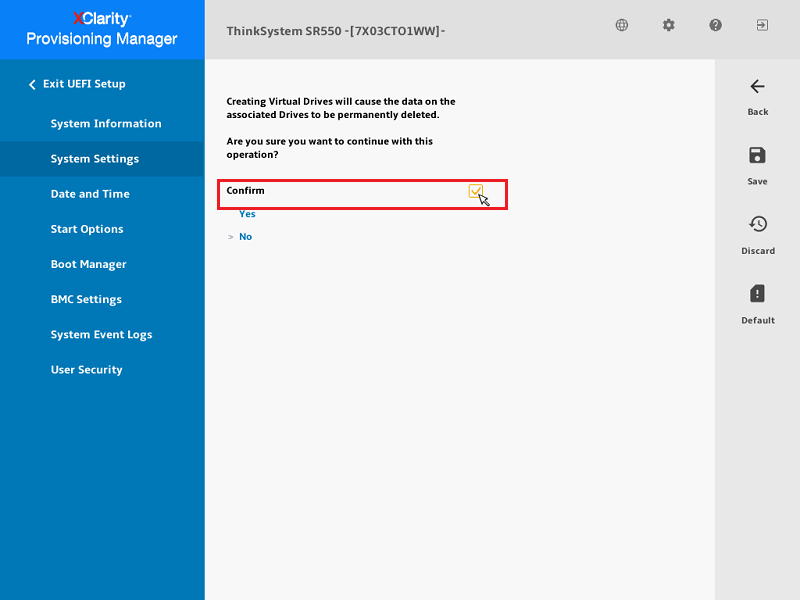

联想各系列服务器的UEFI HII界面有所不同，ThinkSystem系列服务器在最终确认（如创建阵列、清除阵列、重新初始化阵列）时，要勾选""右侧的复选框，然后再点击"Yes"。

二、在传统文字界面中进入阵列配置

1. 设置按F1键进入UEFI Setup文字界面

由于ThinkSystem系列服务器默认按F1键进入LXPM图形界面而非传统UEFI Setup文字界面，要进入文字界面需要先修改F1启动模式。

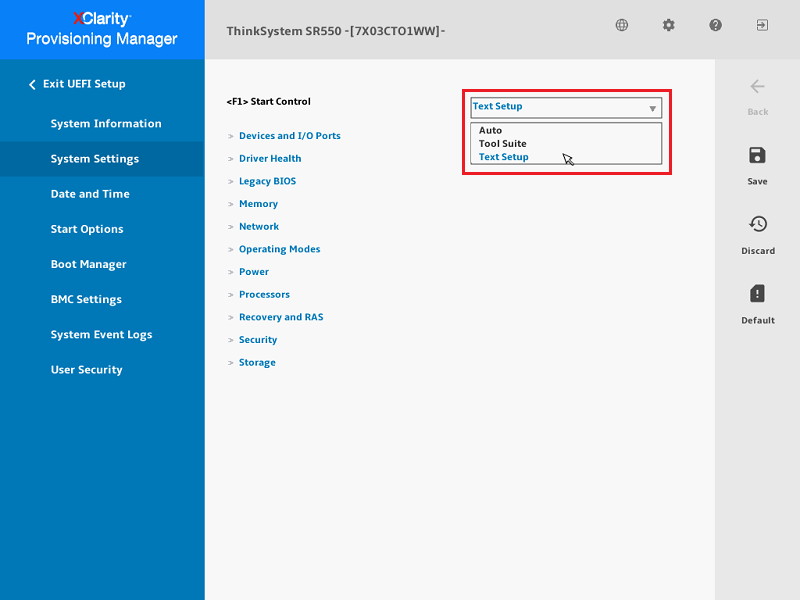

点击"UEFI Setup/UEFI设置"，再点击"System Settings/系统设置"，将"F1 Start Control/F1启动控制"改为"Text Setup/文本设置程序"；

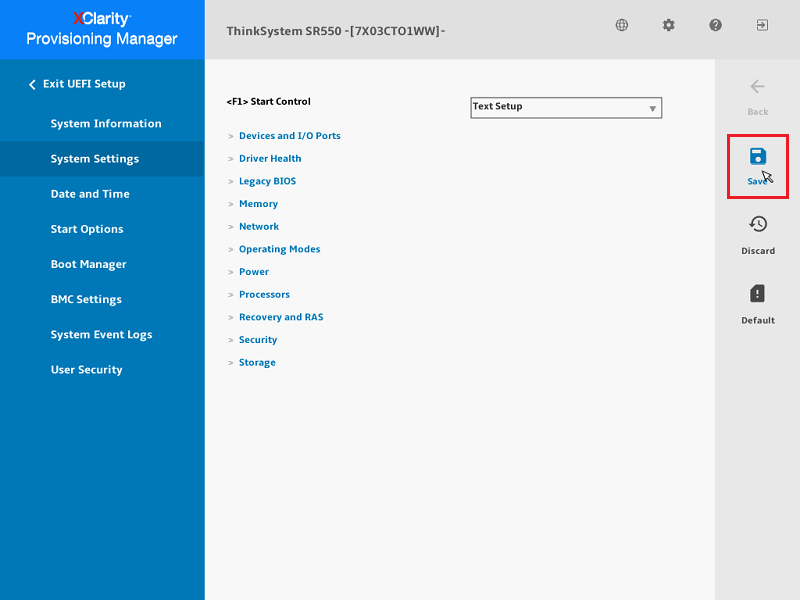

修改选项后，点击右侧的"Save/保存"按钮；

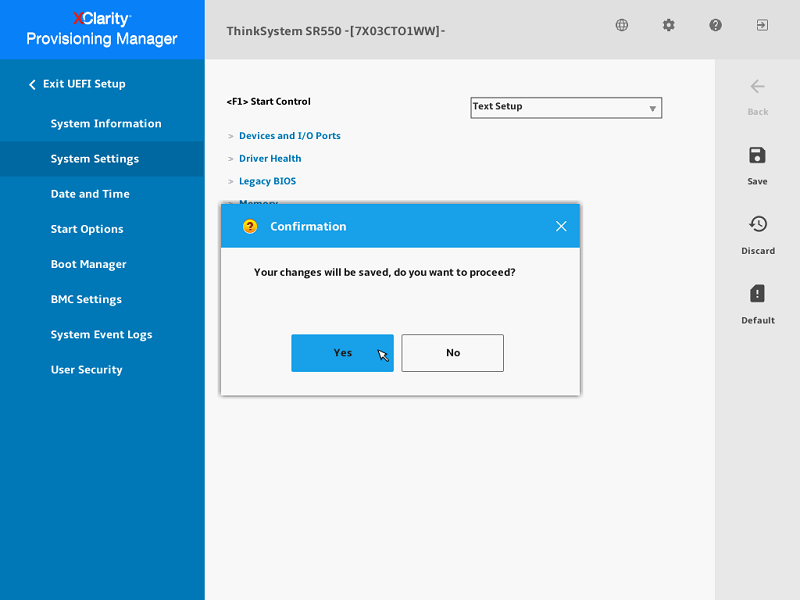

在出现的保存提示框中选"Yes/是"；

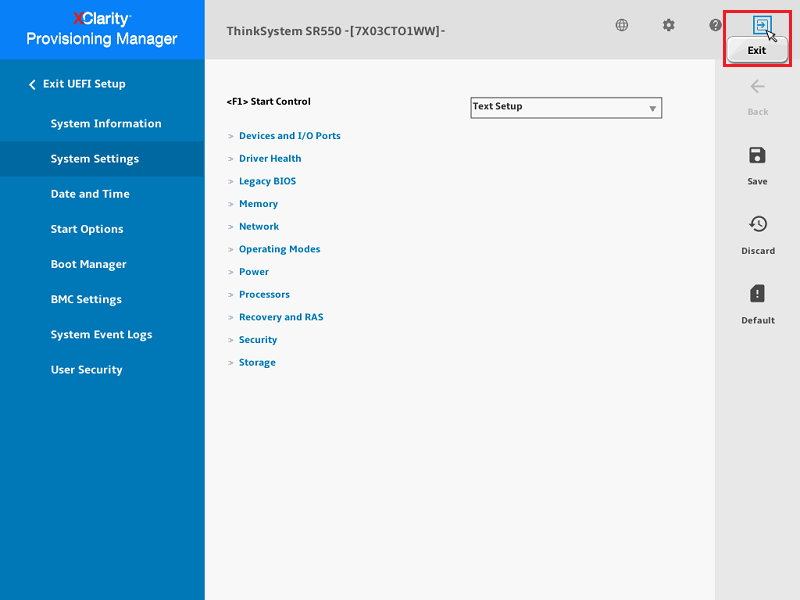

等待保存完毕以后，点击右上角的"Exit/退出"按钮；

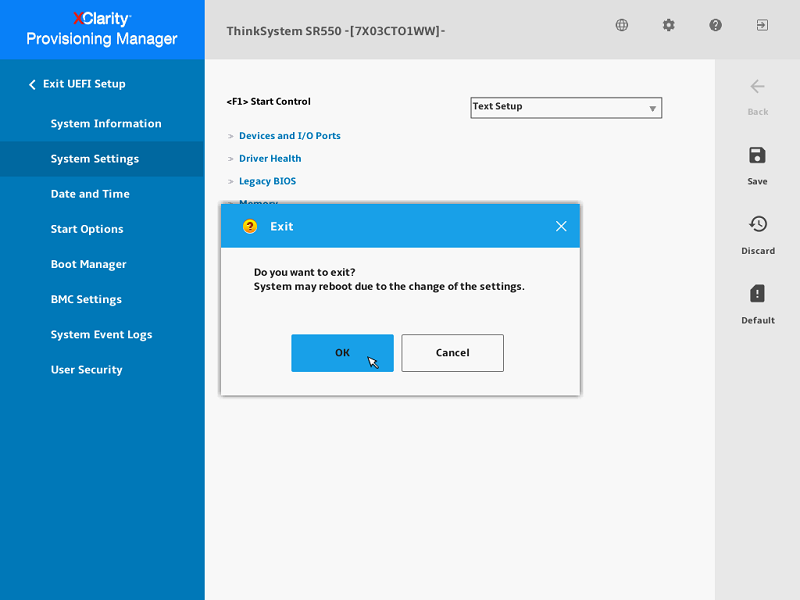

在出现的退出提示框中选"OK/确定"。

服务器会重启，再按F1键就会进入传统UEFI Setup文字界面了。

2. 从UEFI Setup文字界面中进入SAS RAID阵列配置界面

启动服务器，在出现ThinkSystem logo的时候按F1键进入UEFI Setup文字界面。

注意：要按照“二、1. 设置按F1键进入UEFI Setup文字界面”一节进行设置后才会进入UEFI Setup文字界面。

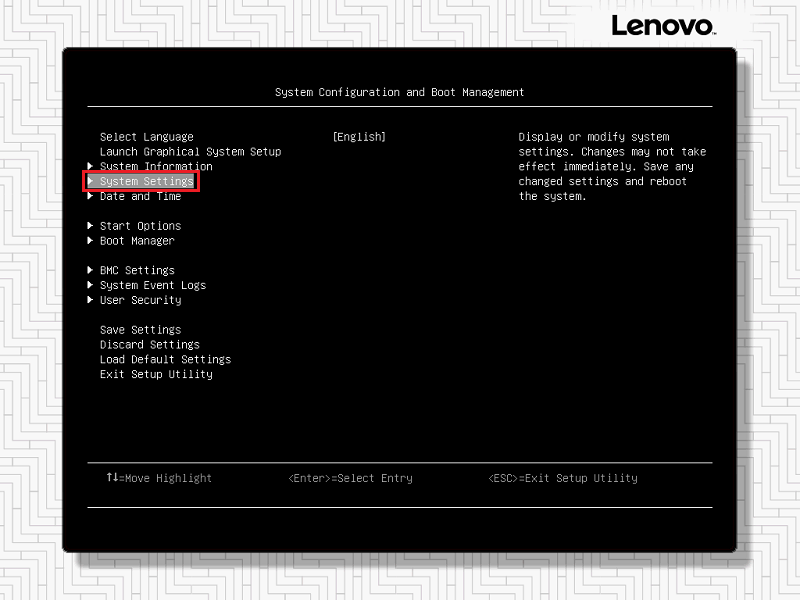

进入"System Settings/系统设置"；

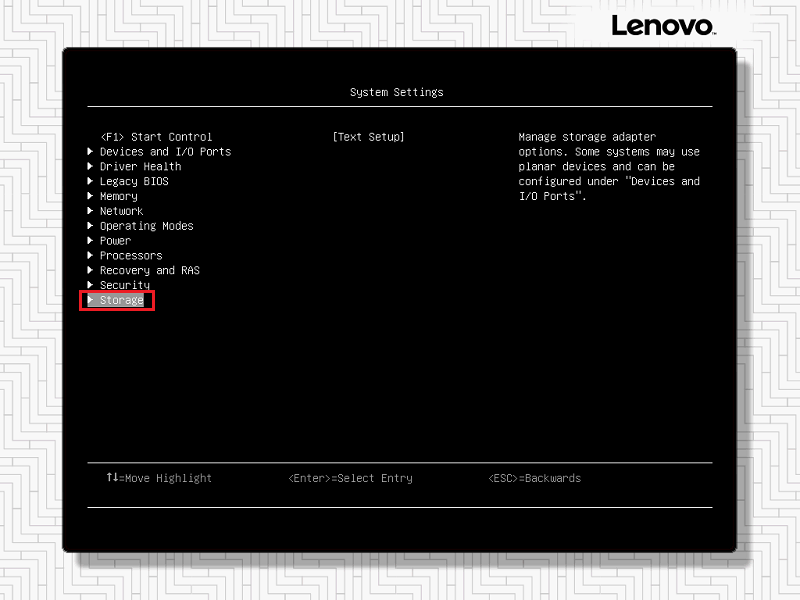

再进入"Storage/存储"；

会出现SAS RAID卡配置项，如下图中的"RAID 930"；

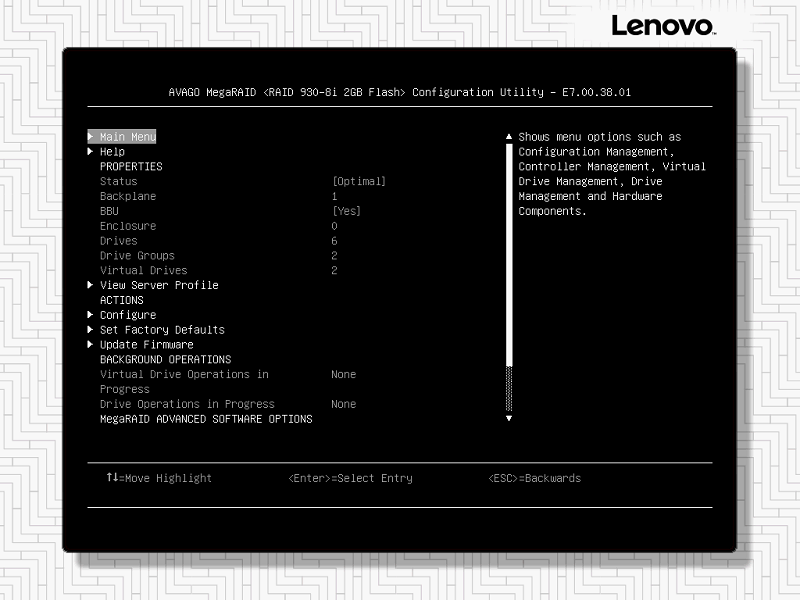

接下来即进入UEFI HII SAS RAID阵列配置界面，下图为Dashboard界面。

在UEFI HII界面配置阵列的操作，请查看《联想服务器在UEFI HII界面中配置阵列的基本操作》（知识库编号：154455）。

注意：联想各系列服务器的UEFI HII界面有所不同，但操作步骤一致。另有少数操作方式略有区别，详见以下硬盘选择操作及确认操作。

3. 文字界面中硬盘选择操作

联想各系列服务器的UEFI HII界面有所不同，ThinkSystem系列服务器在文字界面选择硬盘（如创建阵列）时，要在选中的硬盘上按空格键，使右侧"[ ]"变成"[X]"。

4. 文字界面中确认操作

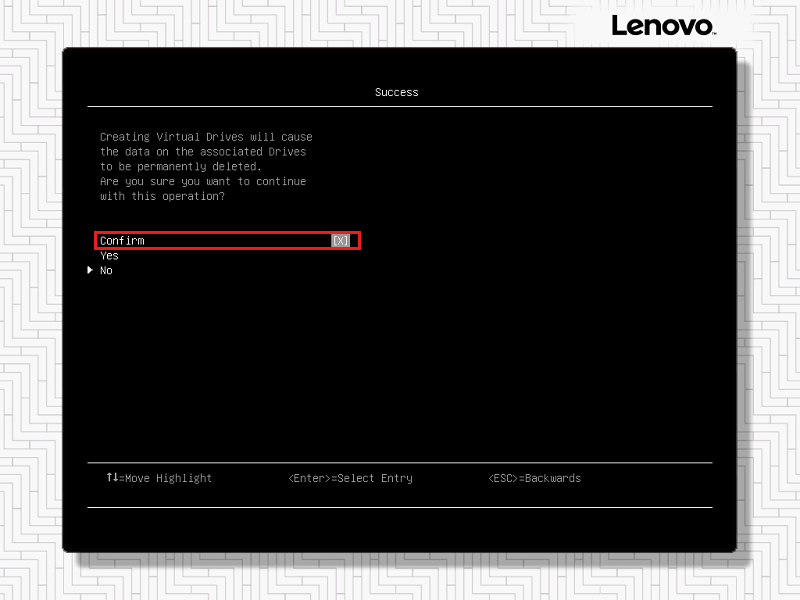

联想各系列服务器的UEFI HII界面有所不同，ThinkSystem系列服务器在文字界面最终确认（如创建阵列、清除阵列、重新初始化阵列）时，要在""上按空格键，使右侧"[ ]"变成"[X]"，然后再选择"Yes"。
