故障现象:
System X 2016年常见机型及前后面板接口及按钮、指示灯功能介绍。
解决方案:
一、机箱前后面板接口及按钮介绍

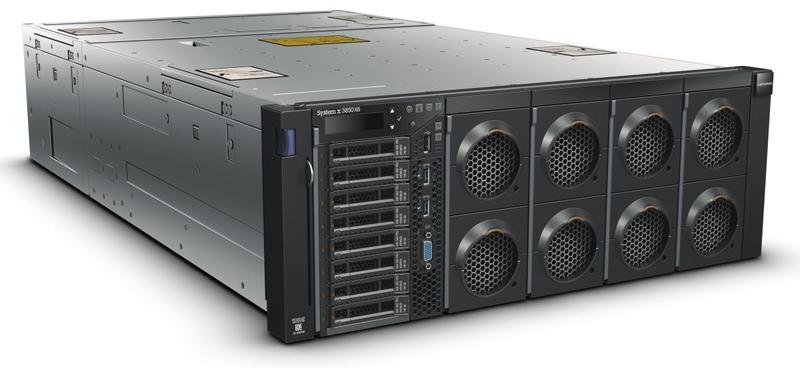

1、System x3850 X6 6241型 4U机架式 4CPU插槽

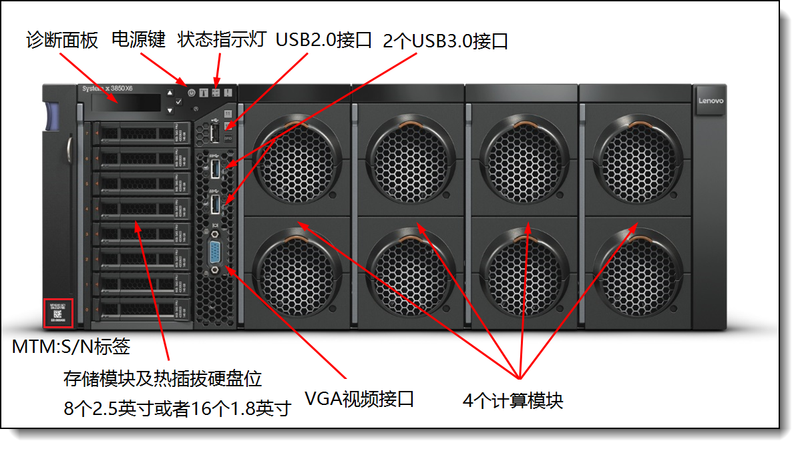

前视图：

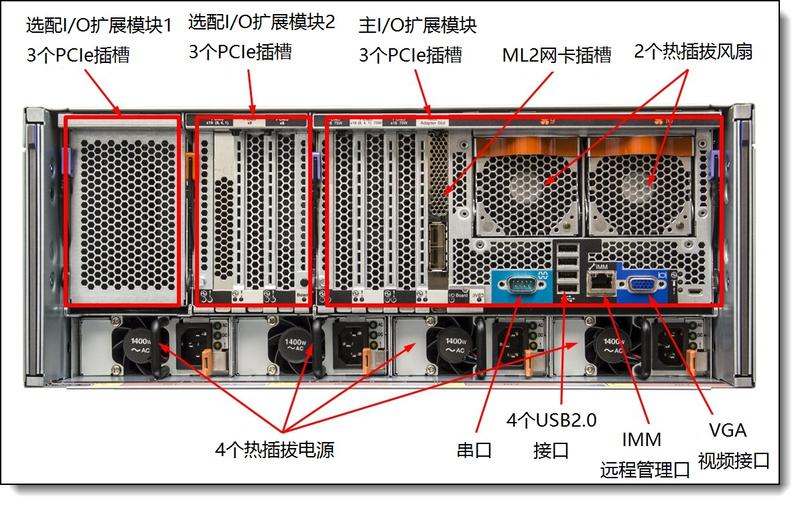

后视图：
2、System x3650 M5 5462型及8871型 2U机架式 2CPU插槽

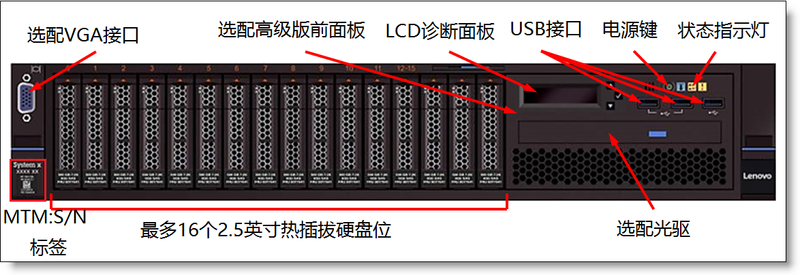

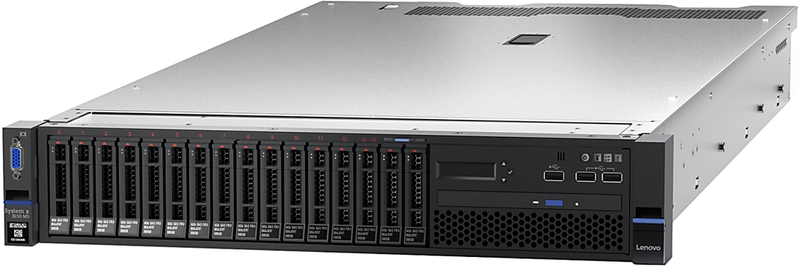

配有最多16个2.5英寸热插拔硬盘的前视图（蓝色，带“SS”标记的是USB 3.0接口）

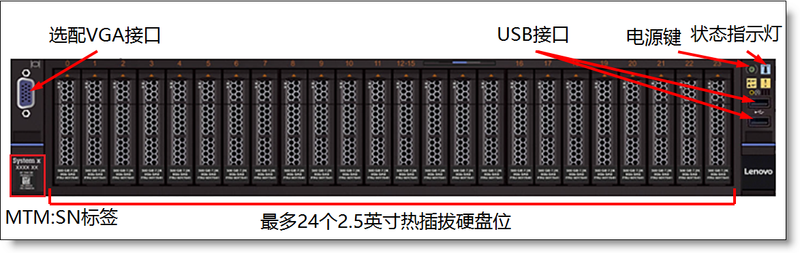

配有最多24个2.5英寸热插拔硬盘的前视图（蓝色，带“SS”标记的是USB 3.0接口）

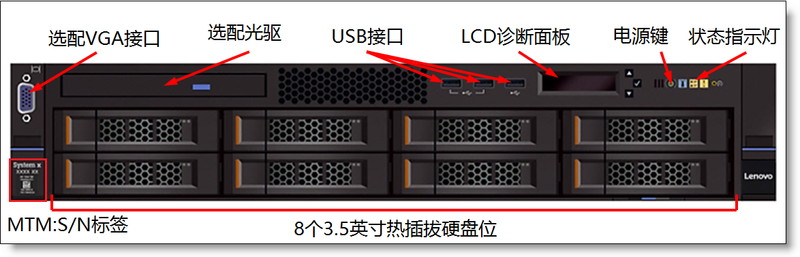

配有最多8个3.5英寸热插拔硬盘的前视图（蓝色，带“SS”标记的是USB 3.0接口）

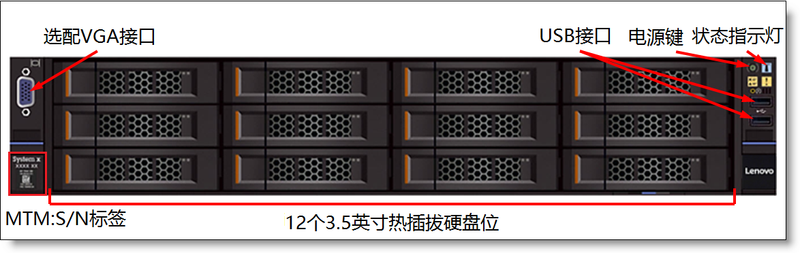

配有最多12个3.5英寸热插拔硬盘的前视图（蓝色，带“SS”标记的是USB 3.0接口）

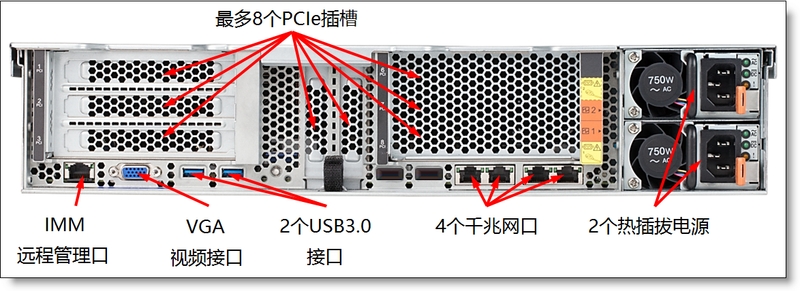

后视图：
3、System x3550 M5 5463型及8869型 1U机架式 2CPU插槽

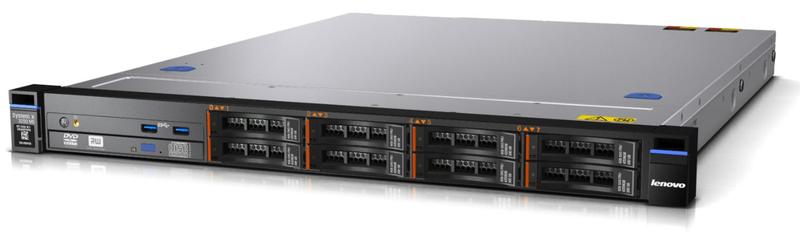

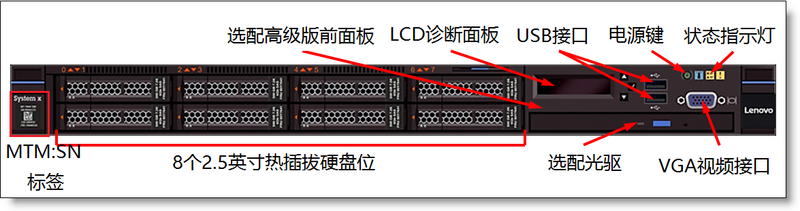

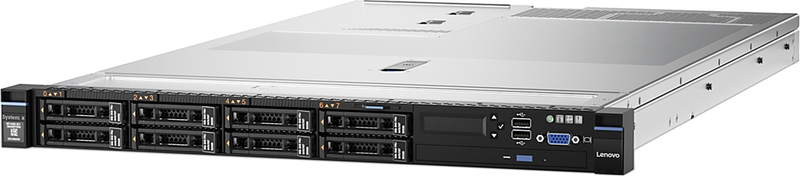

配有最多8个2.5英寸热插拔硬盘的前视图（蓝色，带“SS”标记的是USB 3.0接口）：

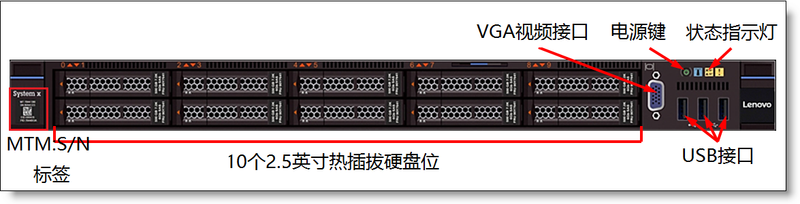

配有最多10个2.5英寸热插拔硬盘的前视图（蓝色，带“SS”标记的是USB 3.0接口）：
配有最多4个3.5英寸热插拔硬盘的前视图（蓝色，带“SS”标记的是USB 3.0接口）：

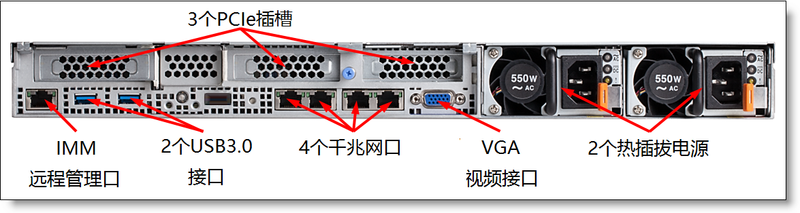

后视图：
4、System x3250 M5 5458型 1U机架式 1CPU插槽

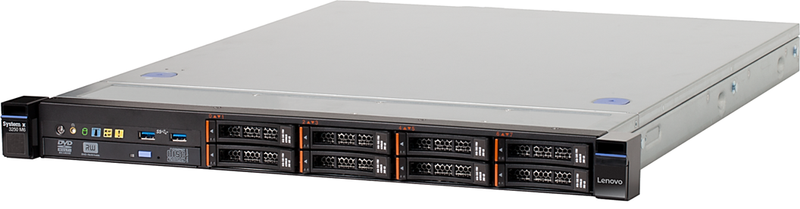

前视图：

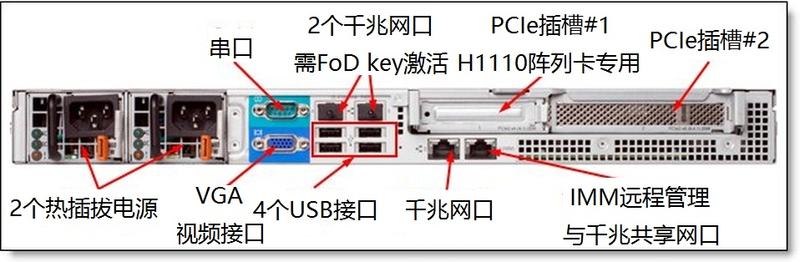

后视图：
5、System x3250 M6 3633型及3943型 1U机架式 1CPU插槽

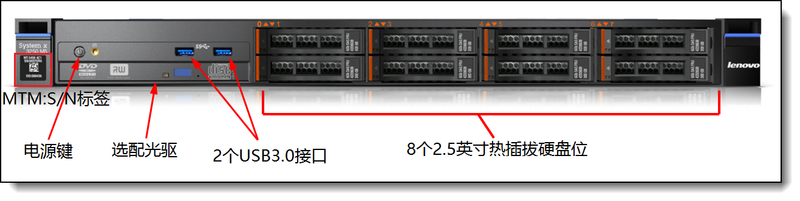

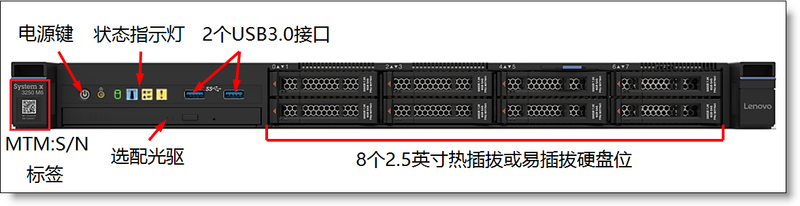

配有最多8个2.5英寸热插拔或易插拔硬盘的前视图：

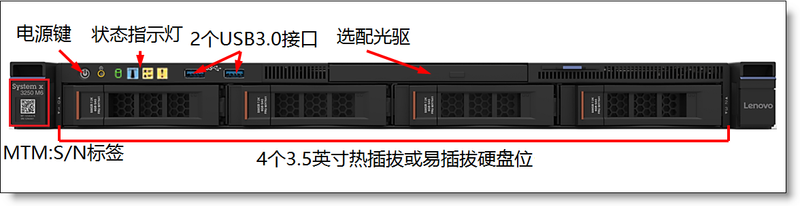

配有最多4个3.5英寸热插拔或易插拔硬盘的前视图：

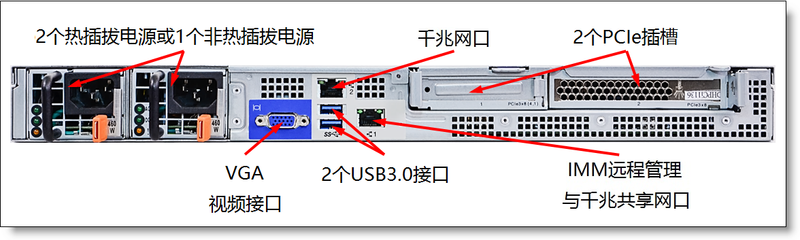

后视图：
6、System x3500 M5 5464型 塔式 2CPU插槽

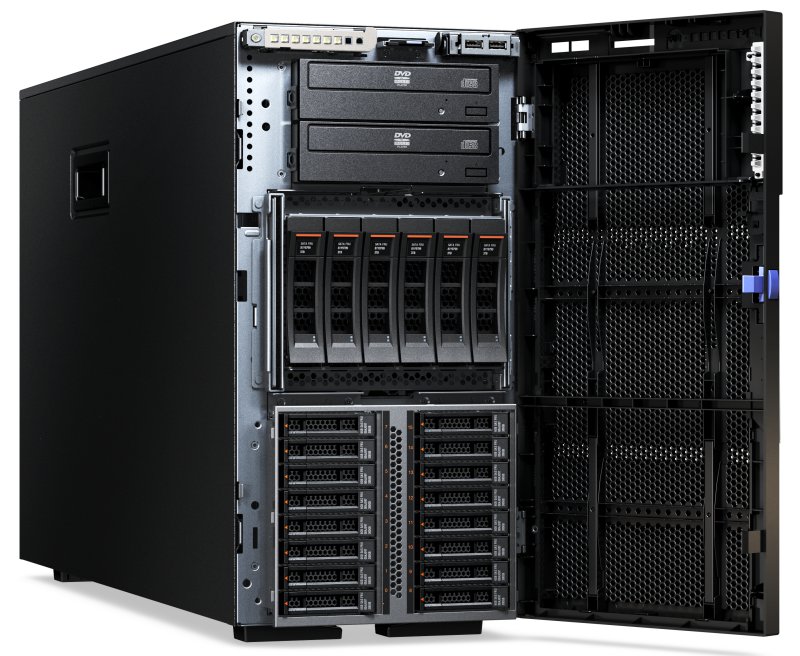

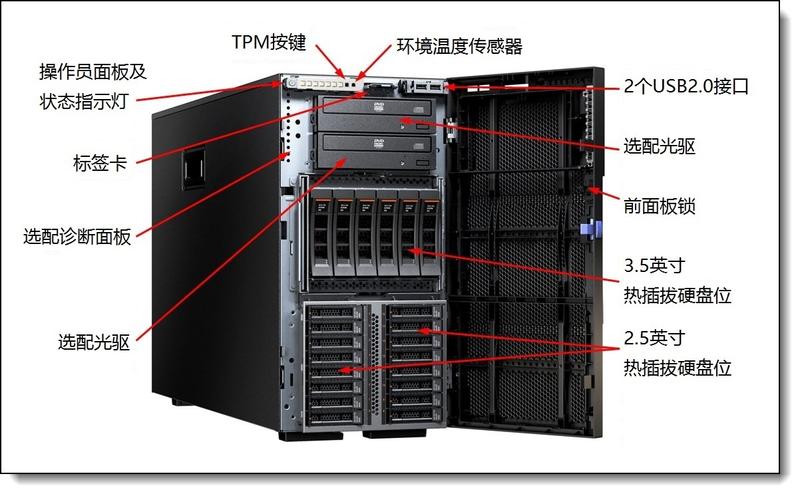

前视图：

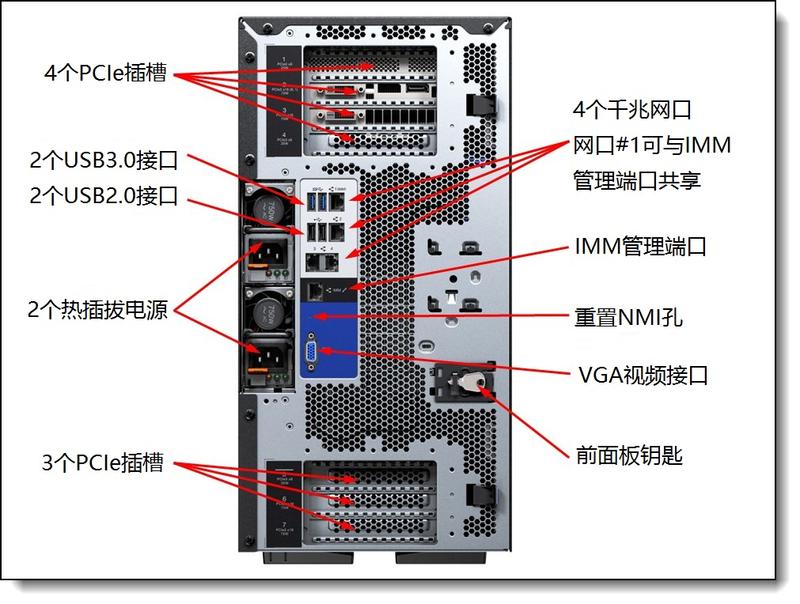

后视图：

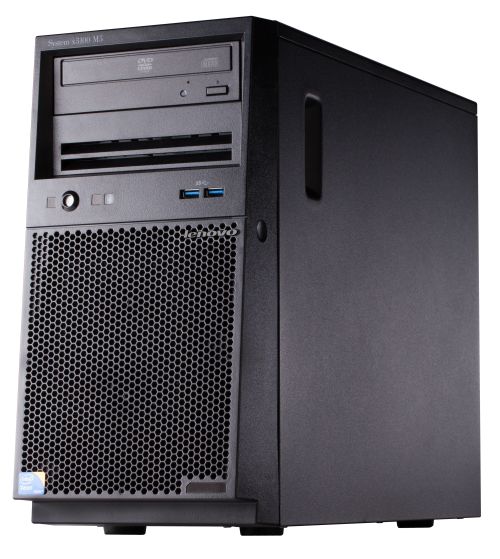

7、System x3100 M5 5457型 塔式 1CPU插槽

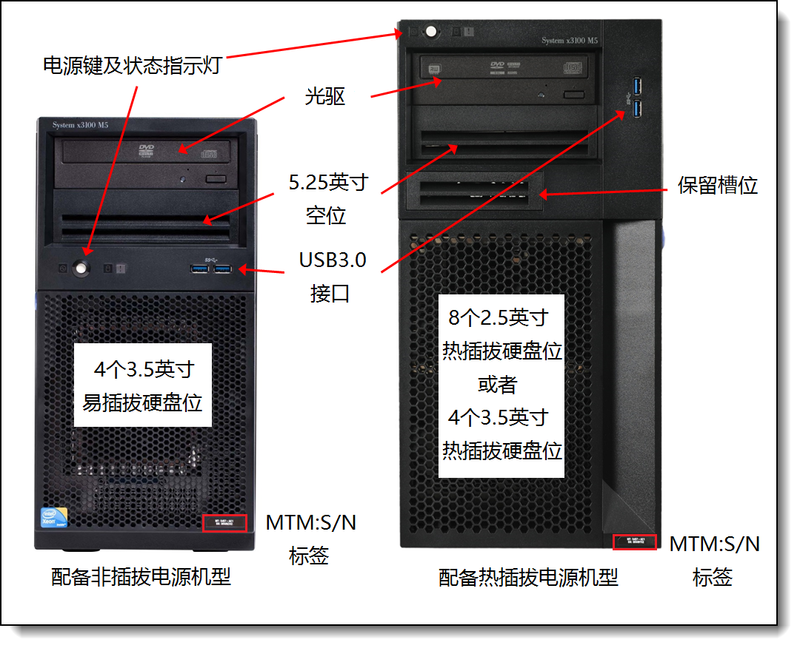

前视图：

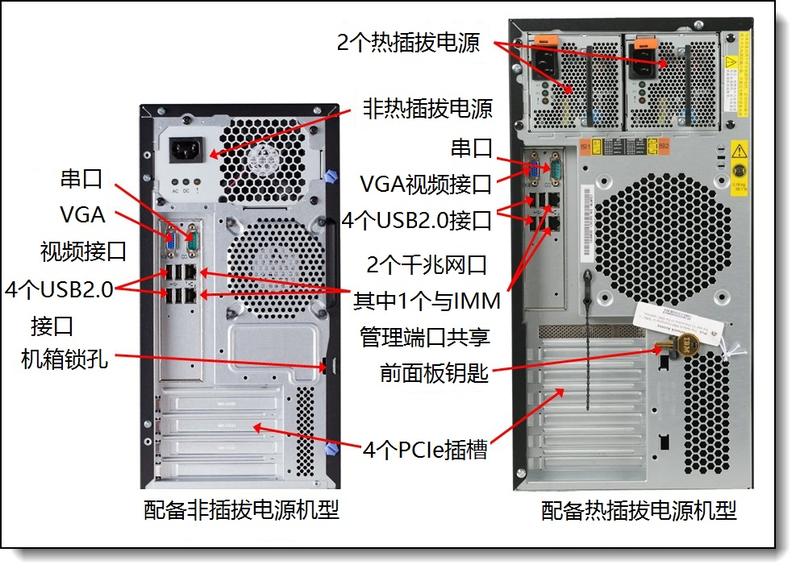

后视图：
二、指示灯功能介绍

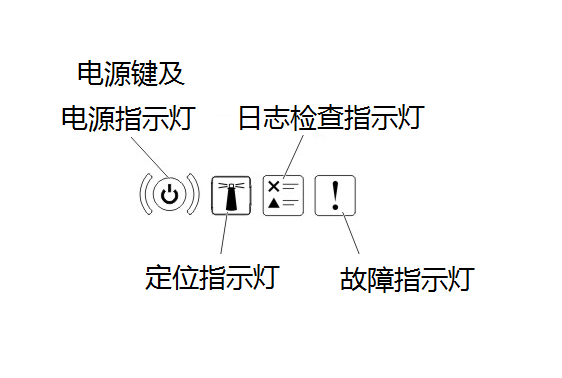

1、服务器状态指示灯：
电源键及电源指示灯（绿色）：用于手动开启/关闭服务器及指示服务器开启/关闭状态。
指示灯熄灭：服务器未接入市电或者指示灯故障。
指示灯快速闪烁（每秒3次）：服务器已接入市电，但未准备好启动，此过程会持续10秒左右，期间按动电源键无效。
指示灯慢速闪烁（每秒1次）：服务器处于关机状态，并已准备好启动，按动电源键即可启动。
指示灯长亮：服务器已启动。
定位指示灯（蓝色）：用于定位服务器，按动此键会在长亮、闪烁和熄灭之间切换，也可通过IMM控制。
日志检查指示灯（黄色）：指示操作人员查看IMM日志，当服务器出现错误时此灯会亮起。
故障指示灯（换色）：指示服务器出现故障，服务器可能无法正常运行，如果配有LCD诊断面板的话，LCD诊断面板会显示具体故障信息。

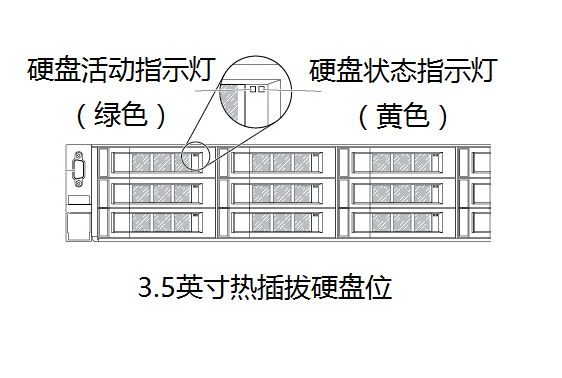

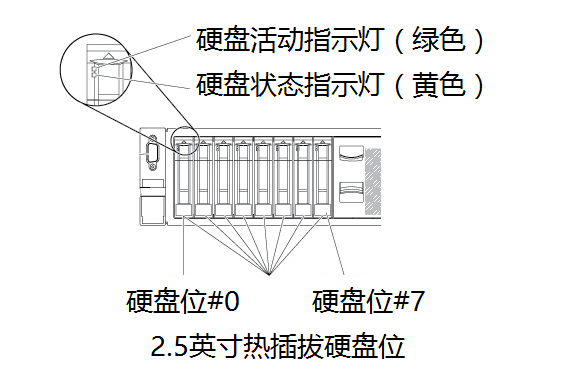

2、硬盘指示灯：
硬盘活动指示灯（绿色）：仅热插拔硬盘位具备该指示灯。
指示灯闪烁：该硬盘有读写活动。
当插入SAS/SATA硬盘时，指示灯熄灭：该硬盘已通电但没有读写活动。
当插入PCIe 固态硬盘时，指示灯长亮：该硬盘已通电但没有读写活动。
硬盘状态指示灯（黄色）：仅热插拔硬盘位具备该指示灯。
指示灯长亮：该硬盘故障。
指示灯快速闪烁（每秒3次）：该硬盘正被阵列卡识别。
指示灯慢速闪烁（每秒1次）：该硬盘正处于阵列重建过程中。

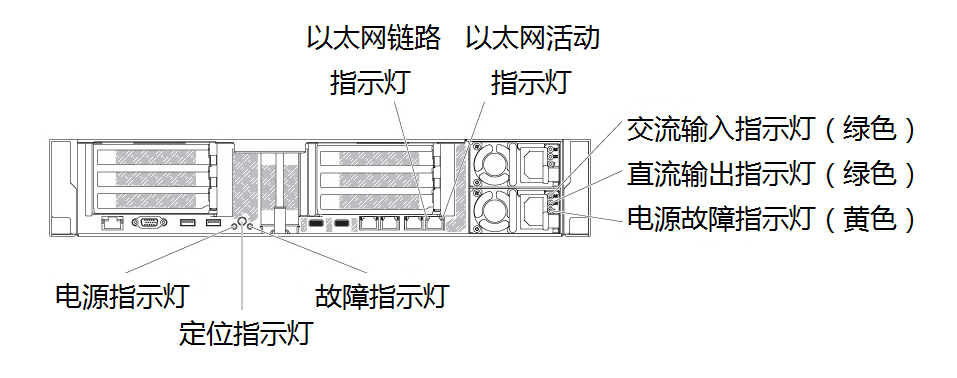

3、服务器后面指示灯：
电源指示灯（绿色）：指示服务器开启/关闭状态。
指示灯熄灭：服务器未接入市电或者指示灯故障。
指示灯快速闪烁（每秒3次）：服务器已接入市电，但未准备好启动，此过程会持续10秒左右，期间按动电源键无效。
指示灯慢速闪烁（每秒1次）：服务器处于关机状态，并已准备好启动，按动电源键即可启动。
指示灯长亮：服务器已开机。
定位指示灯（蓝色）：用于定位服务器。
故障指示灯（换色）：指示服务器出现故障，服务器可能无法正常运行，如果配有LCD诊断面板的话，LCD诊断面板会显示具体故障信息。
以太网链路指示灯：指示已建立以太网连接。
以太网活动指示灯：指示该端口的网络活动。
交流输入指示灯（绿色）：指示是否正常接入市电。
指示灯长亮：电源已正常接入市电。
指示灯熄灭：电源未接入市电或者电源故障。
直流输出指示灯（绿色）：指示电源是否正为服务器供电。
指示灯长亮：电源正为服务器供电。
指示灯闪烁：电源处于冷备冗余状态。
指示灯熄灭：服务器未启动、电源未插入电源槽位或者电源故障。
电源故障指示灯（黄色）：长亮指示电源故障。
