本例是在System x3550 M5 5463型上通过U盘安装Windows Server 2008 R2操作系统，其他机型以U盘方式安装系统或者以刻录DVD光盘方式安装系统，也可参考本例。
若服务器全新或者所有阵列及数据皆可删除，也可以使用ServerGuide引导盘配置阵列并安装操作系统。
内容导航
Windows Server 2008 R2的安装镜像iso，请点击下面链接使用下载工具（如迅雷）下载 ：
Windows Server 2008 R2安装镜像iso下载
下载驱动程序，详见《联想System x服务器主要硬件Windows Server驱动下载》（知识库编号：156401）。
下载附件中的Rufus-2.18工具
配置阵列，详见《如何进入System x系列服务器SAS RAID阵列配置界面》（知识库编号：167408）。
若服务器为全新，则保持BIOS默认设置即可；
若服务器非全新，需要注意确认服务器BIOS是否已经设置Boot Mode为UEFI Mode。

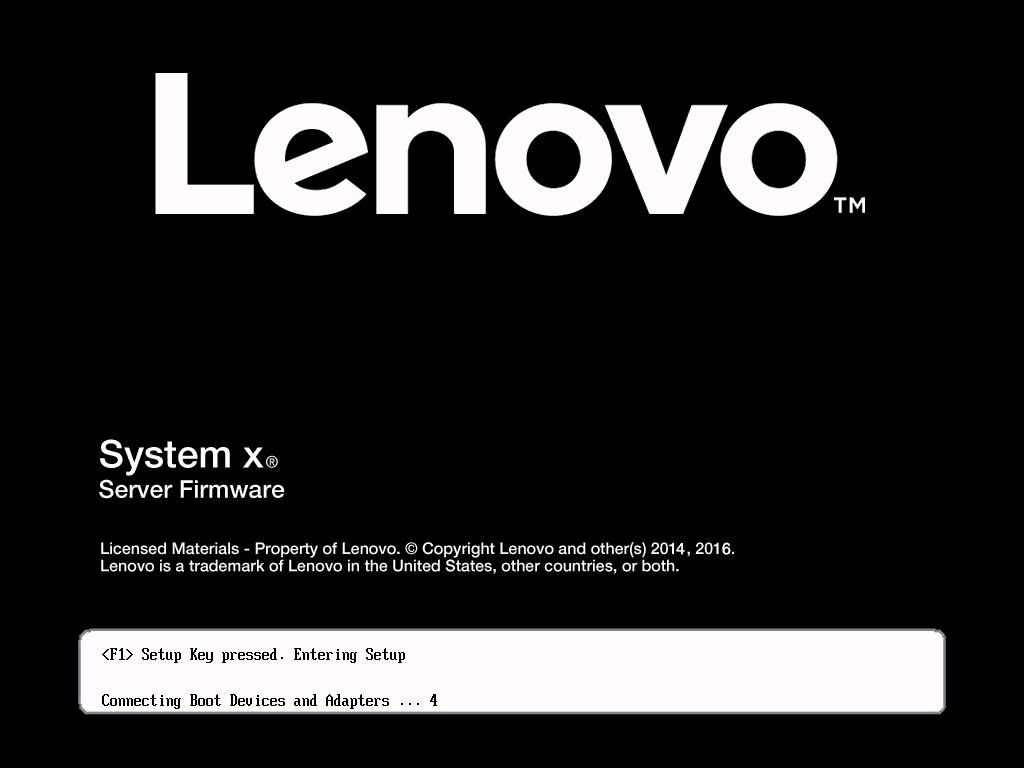

启动服务器，看到Lenovo System x Logo时按F1键进入BIOS。
进入Boot Manager界面中的Boot Mode选项，查看System Boot Mode是否是UEFI Mode。

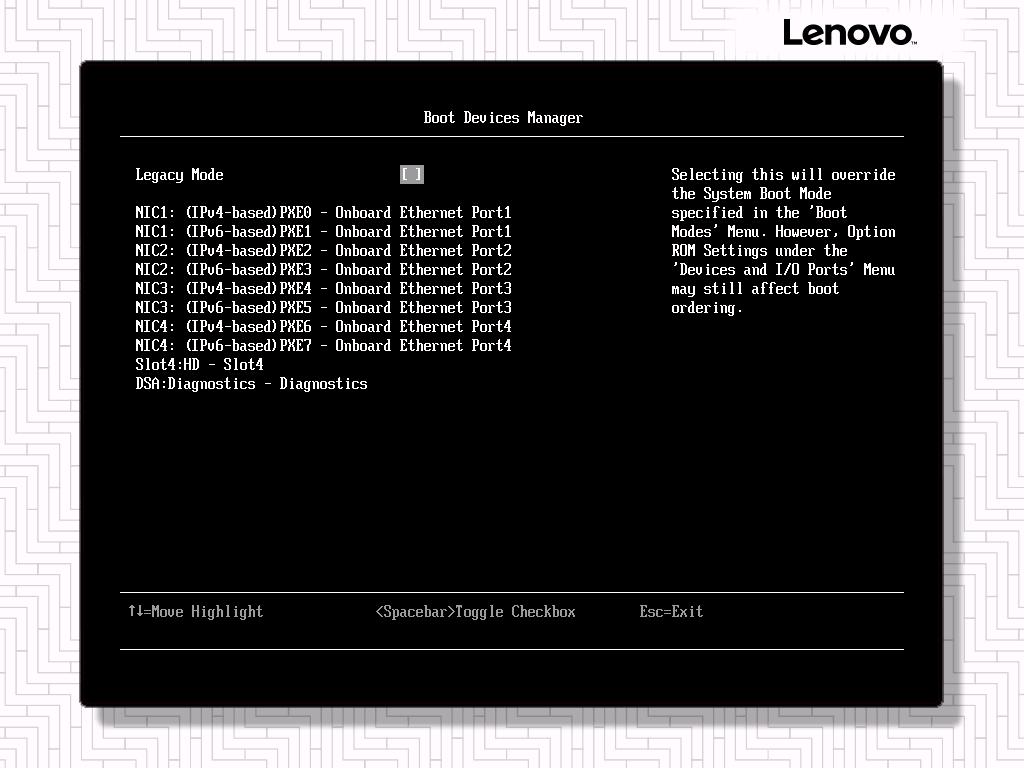

返回，查看Boot From Device中Legacy Mode的[ ]是否是空的，保持为空。

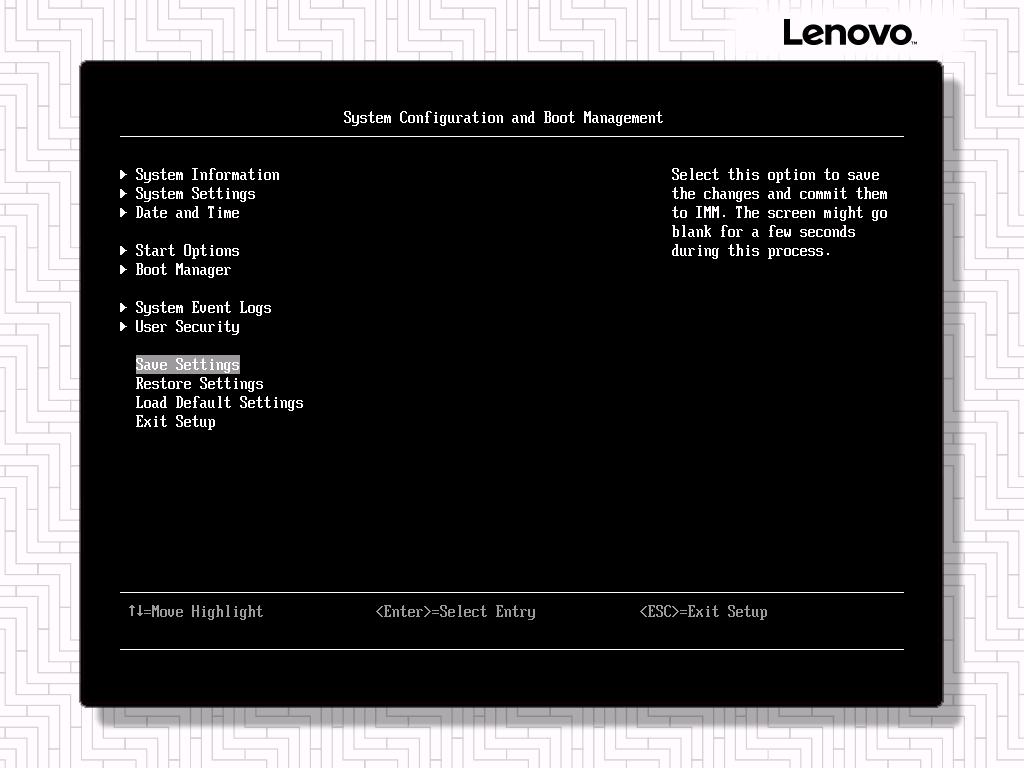

如果上述BIOS设置有做修改，则返回BIOS初始界面，在Save Settings上按回车键。
然后在Exit Setup上按回车键退出并重启，可能会要求按Y键继续。
下载文档最后附件中的Rufus-2.18工具，解压后以管理员权限打开Rufus-2.18。

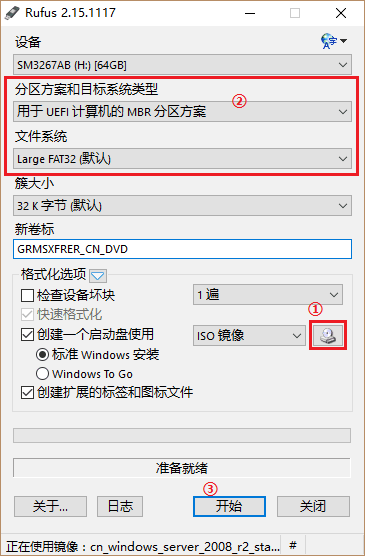

首先点击光盘图标浏览到您的安装镜像iso文件。
然后修改“分区方案和目标系统类型”为“用于UEFI计算机的MBR分区方案”，并修改“文件系统”为“FAT32”，其他保持默认。
点击“开始”后会出现清空U盘数据确认框，再点“确认”继续。
等待文件复制完毕，启动U盘即制作完成。

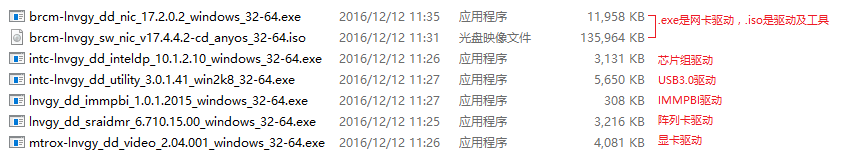

然后解压并运行已下载好的阵列卡驱动。
（由于驱动版本更新，图示驱动的文件名可能与实际下载的文件不一致，但命名规则类似）

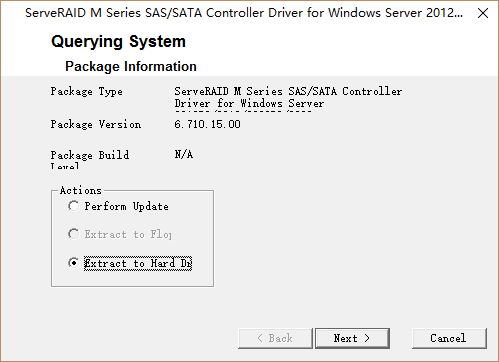

选择Extract to Hard Drive / 解压到硬盘，再点Next。

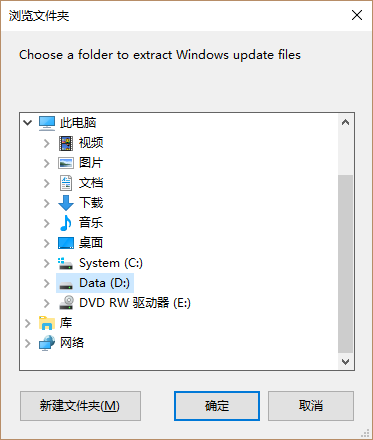

选择将驱动释放到何处，再确定。

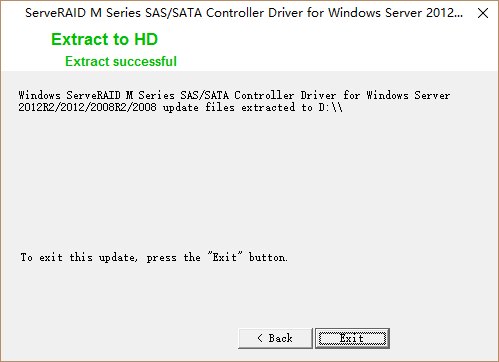

驱动释放完成，点击Exit关闭。

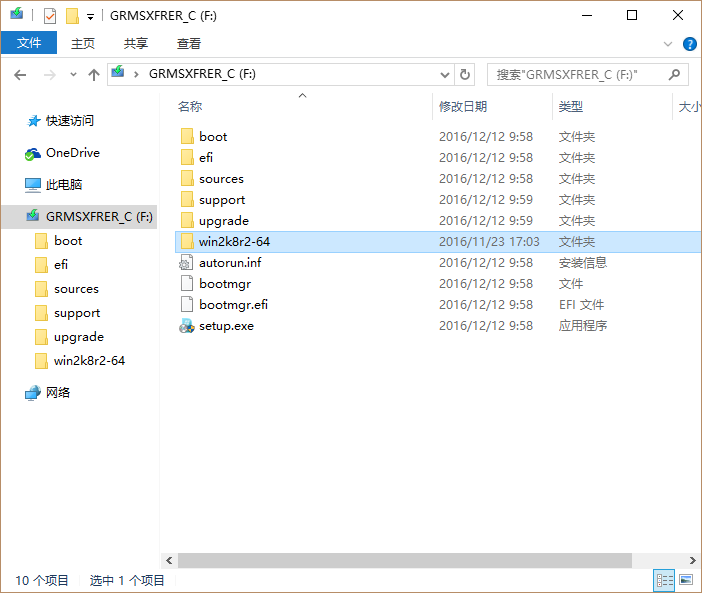

将刚释放出的“win2k8r2-64”文件夹复制到安装U盘根目录，也可以将其他驱动一并复制到U盘。

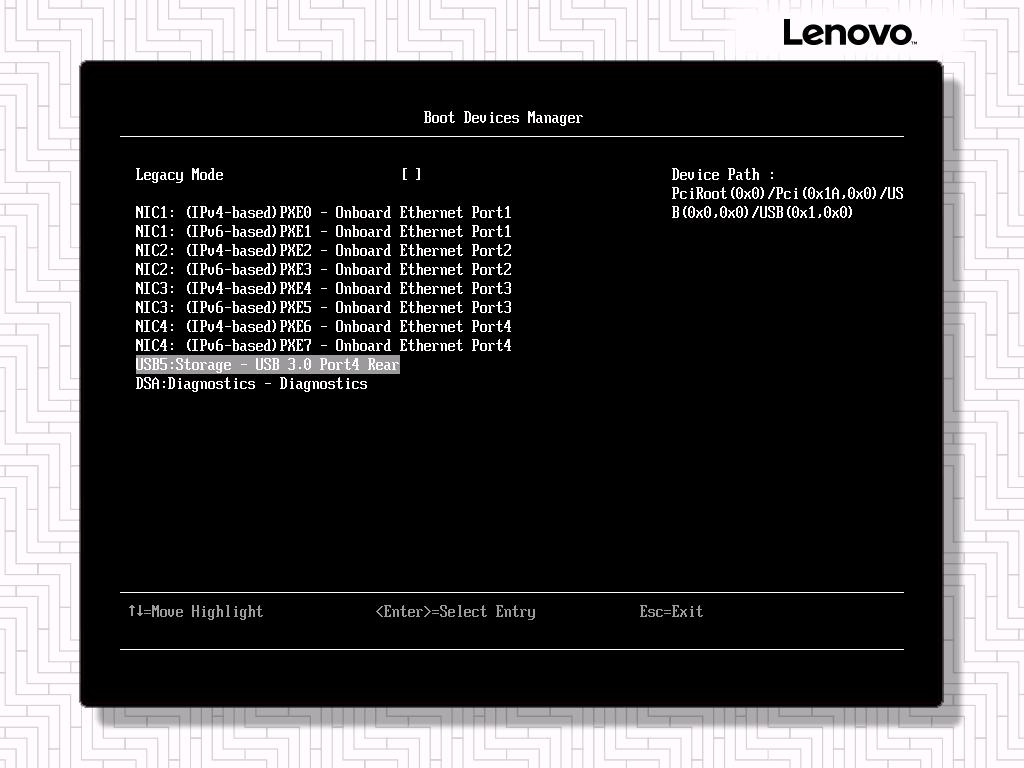

安全移除U盘，并插入服务器USB接口，在看到Lenovo System x Logo时按F12键进入引导选择界面，或者在BIOS的Boot Manager界面中进入Boot From Device，选择已插入的U盘引导。
注：如果U盘、光盘不支持UEFI引导则此处不会出现相应设备，或者会在引导过程中提示Boot Failed / 引导失败。
注：如果需要用光盘安装系统，在刻录一张系统安装盘的同时还需要单独准备一个空白U盘用于存放驱动文件，或者将驱动单独再刻录一张光盘，还可以使用UltraISO（软碟通）等iso镜像工具将驱动整合入Windows安装镜像iso文件内再行刻录。
正常引导系统安装U盘或者光盘后，可能会提示“Press any key to continue...”，此时需要按键盘任意键以启动Windows安装程序。

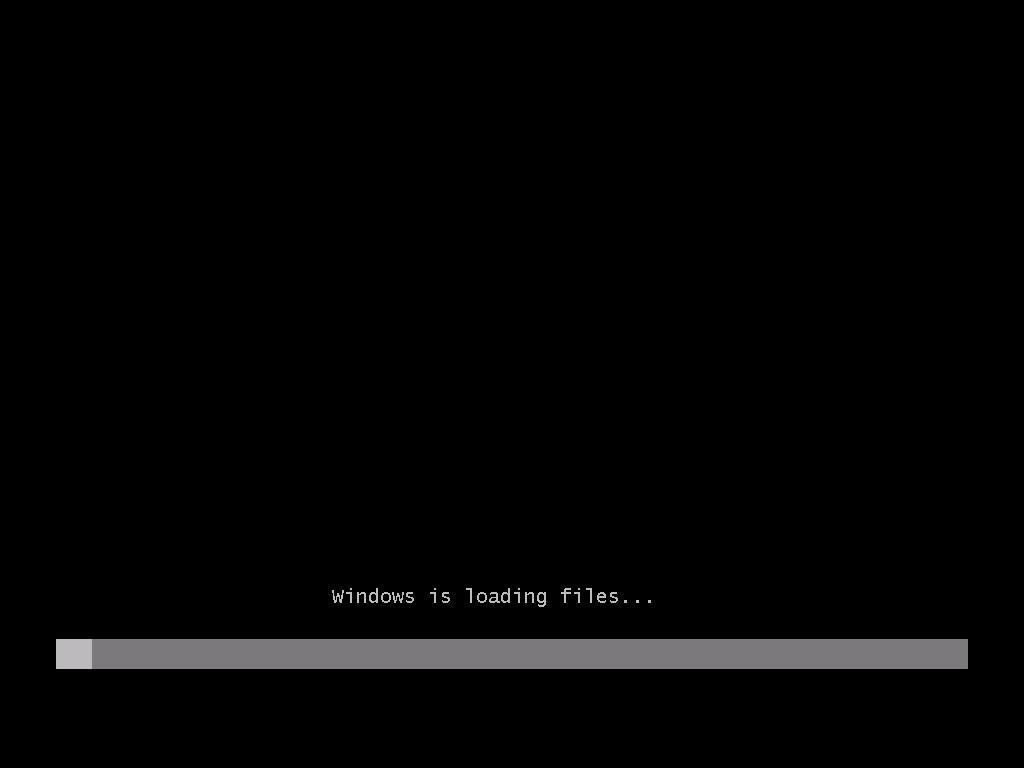

随后进入“Windows is loading files”画面和“Starting Windows”画面。

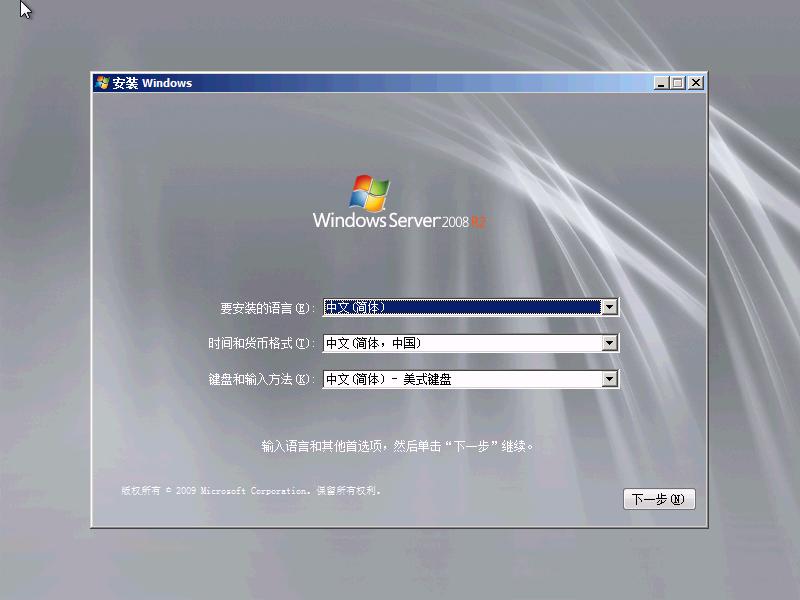

然后进入Windows安装程序图形界面，一般默认不动，点击“下一步”。
注：诸如System x3250 M6等不支持安装Windows Server 2008 R2的机型，在此界面可能无法使用键盘或者鼠标，因为Windows Server 2008 R2系统及安装程序没有内置USB3.0驱动。

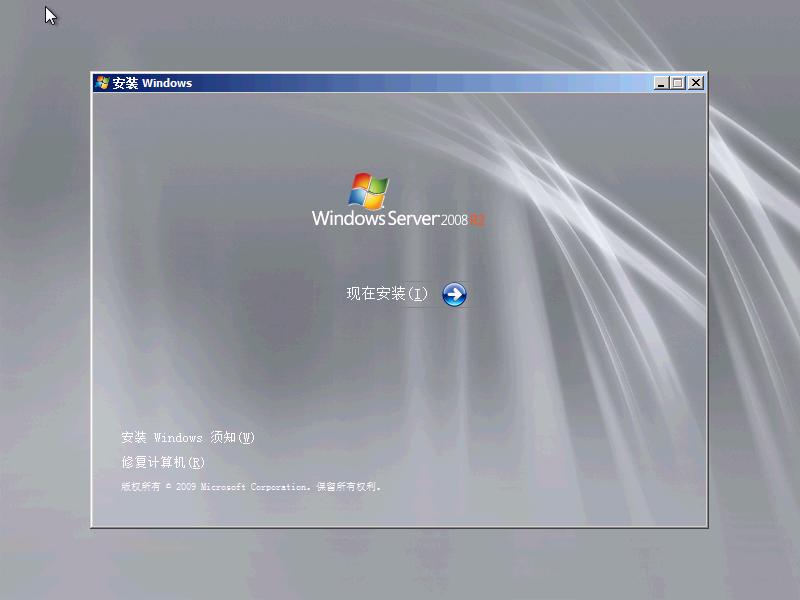

安装Windows，点击“现在安装”。
注：如果在点击“现在安装” 后即出现“缺少驱动”的提示，则可能是缺少支持Windows安装程序的驱动程序，比如USB3.0驱动，通常将安装U盘或者外置光驱重新插入USB2.0接口并重启Windows安装程序即可解决。

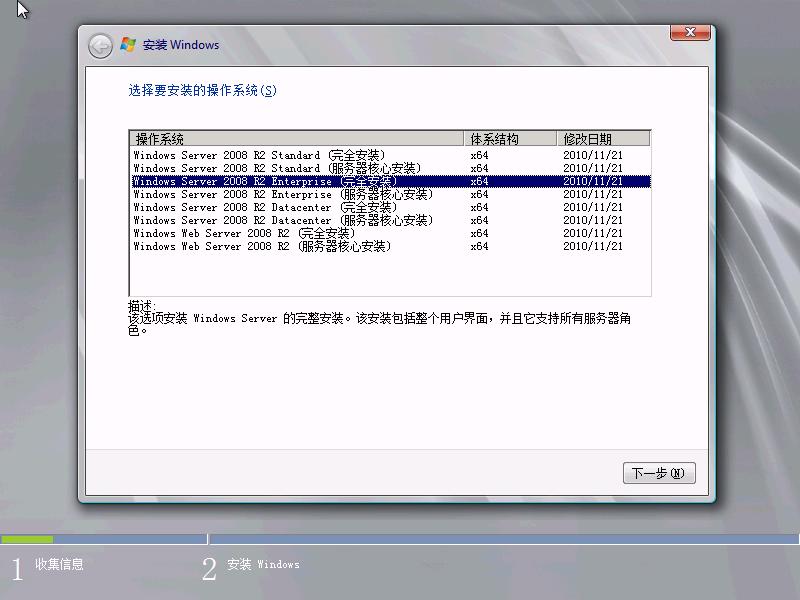

选择要安装的SKU，这里我们选择“Windows Server 2008 R2 Enterprise/企业版（完全安装）”，点击“下一步” 。
注：“服务器核心安装“不具备桌面和大部分图形界面环境，如果如果需要桌面和图形界面请选择“完全安装”。

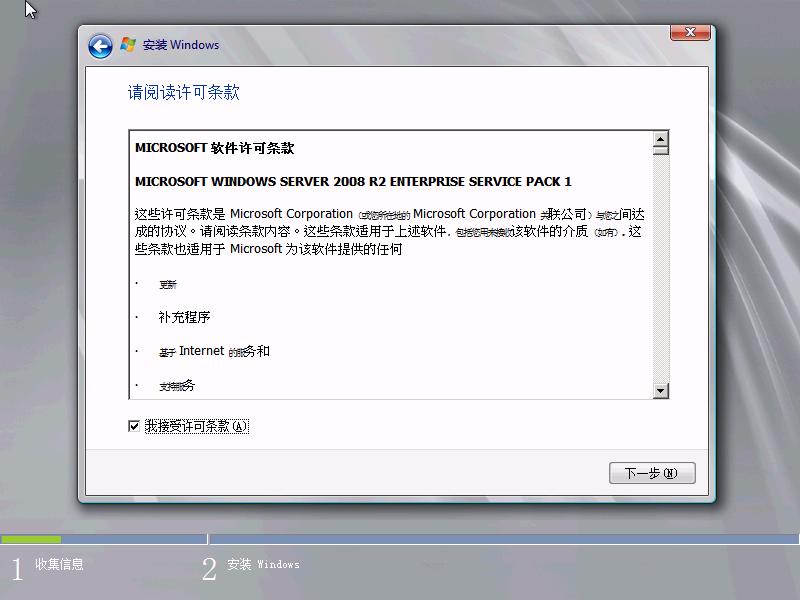

EULA许可协议，勾选“我接受许可条款”复选框，再点击“下一步”。

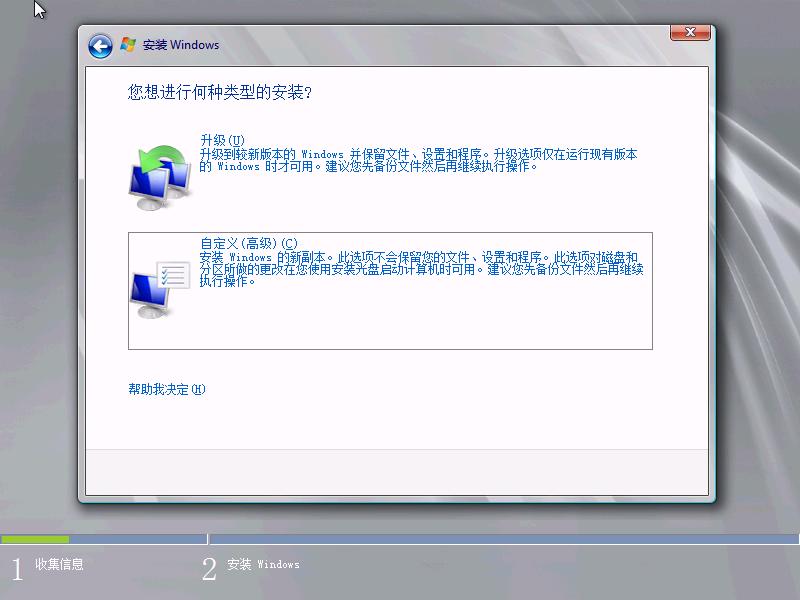

选择“自定义（高级）”全新安装系统。

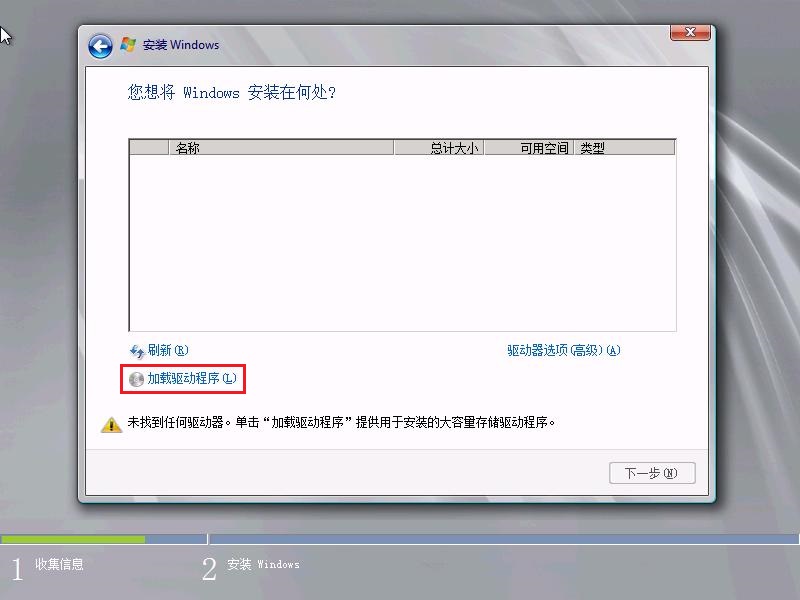

由于Windows Server 2008 R2并不内置ServerRAID M系列和C100系列阵列卡驱动，所以对于除x3100 M5、x3250 M5等使用主板板载SATA AHCI模式的机型以外，在“您想将Windows安装在何处？”页面中会找不到服务器的阵列及硬盘，此时需要手动加载阵列卡驱动，点击“加载驱动程序”。

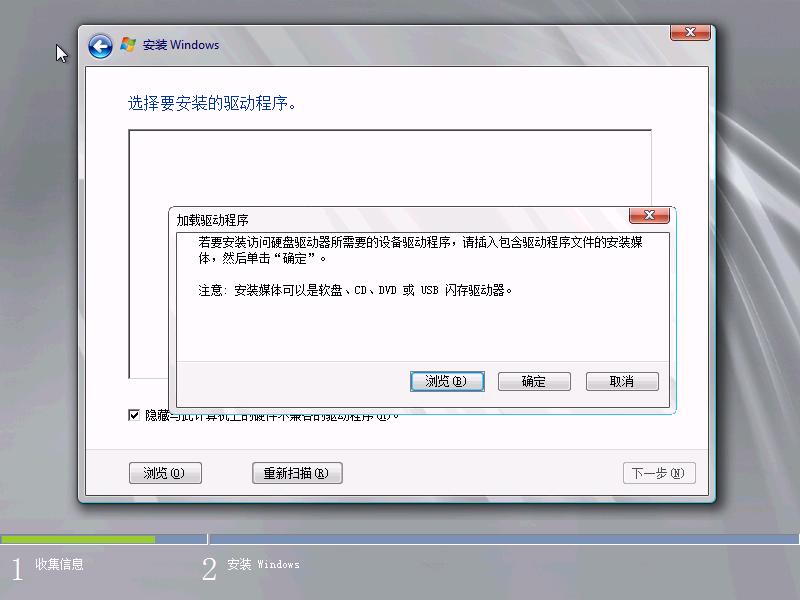

会出现加载驱动程序窗口，点击“浏览”。

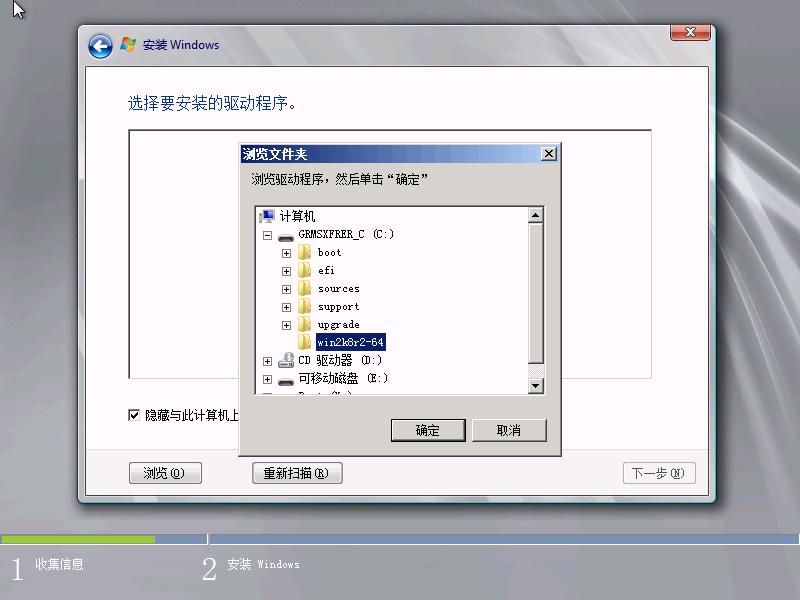

然后在浏览框中选中U盘上的驱动程序文件夹，并点击“确定”。

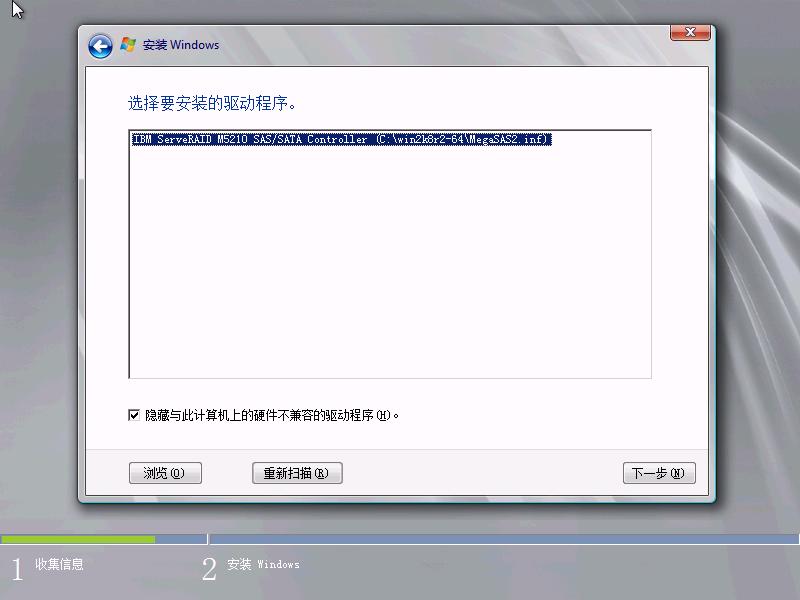

选择“ServerRAID...”字样的驱动程序，再点击“下一步”。
这时就会出现配置好的阵列“磁盘# 未分配空间”，如需手动分区，则点击“高级”再点击“新建”，输入分区大小并点击“应用”创建分区；如不需要手动分区，直接点击“下一步”即可。
注：如果已正确加载驱动但仍未出现磁盘，则很可能是未配置阵列，请返回BIOS查看阵列状况。
手动分区点“应用”后会提示需要创建额外的系统分区，点击“确定”继续 。

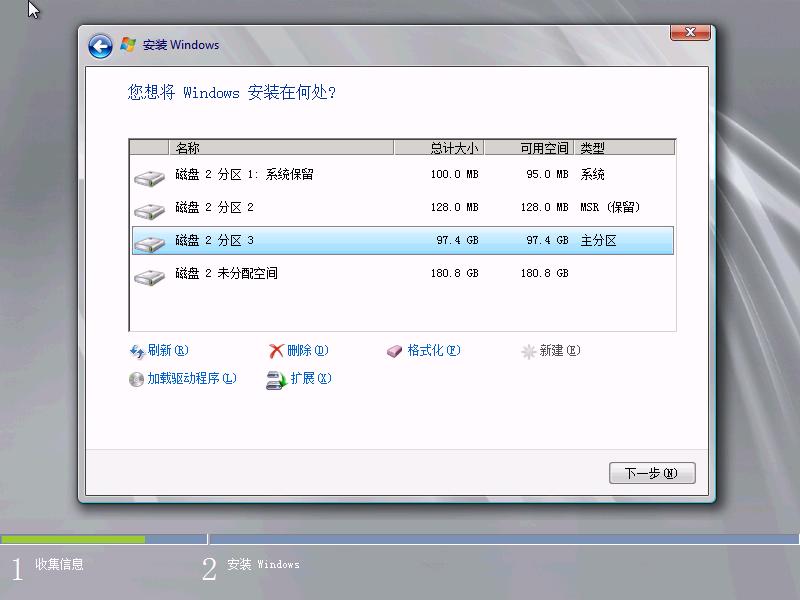

因为建立了额外的系统分区，所以实际新建分区的大小会稍小一些，点击“下一步”开始复制系统文件。
注：使用UEFI引导方式安装Windows Server系统，会在新建主分区之前额外建立2 (3)个分区，请勿删除或者格式化这些分区。
注：如果使用单独刻录的光盘加载驱动，在点击“下一步”之前必须将Windows安装光盘放回光驱，否则无法继续安装。
注：如果有错误提示：“无法安装到……须在BIOS中启用RAID控制器”，则表示U盘或者光盘引导模式有误，请返回“准备工作”一节查看有关设置BIOS引导的说明。

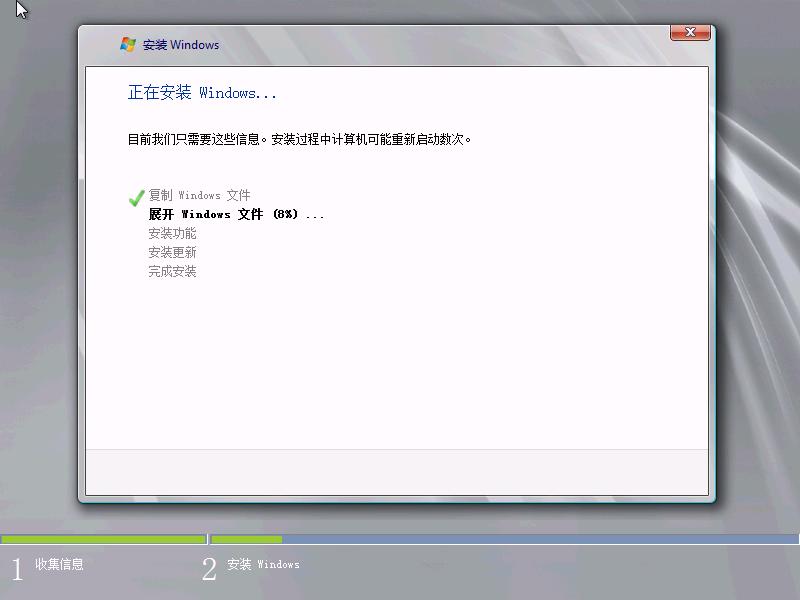

开始安装Windows，在“安装更新”阶段完成后，会有一次自动重启。

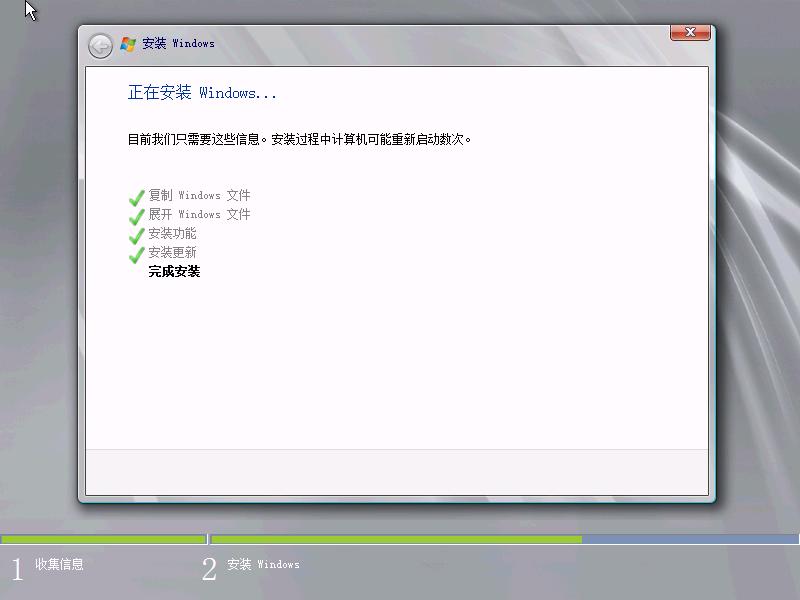

重启后，Windows安装程序继续“完成安装”阶段，该阶段完成后，还会自动重启一次。

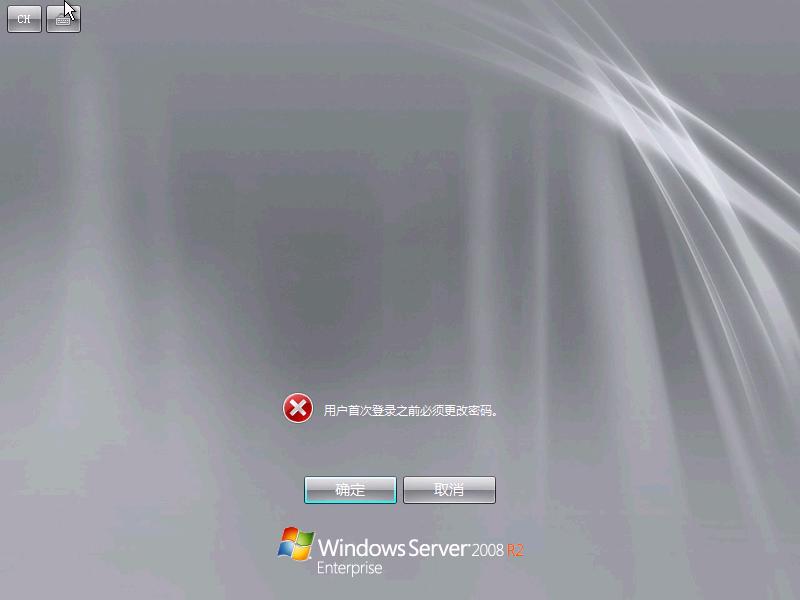

第二次重启后，会有显示“正在准备计算机”，再次进入图形界面后会提示您建立密码，点击“确定”。

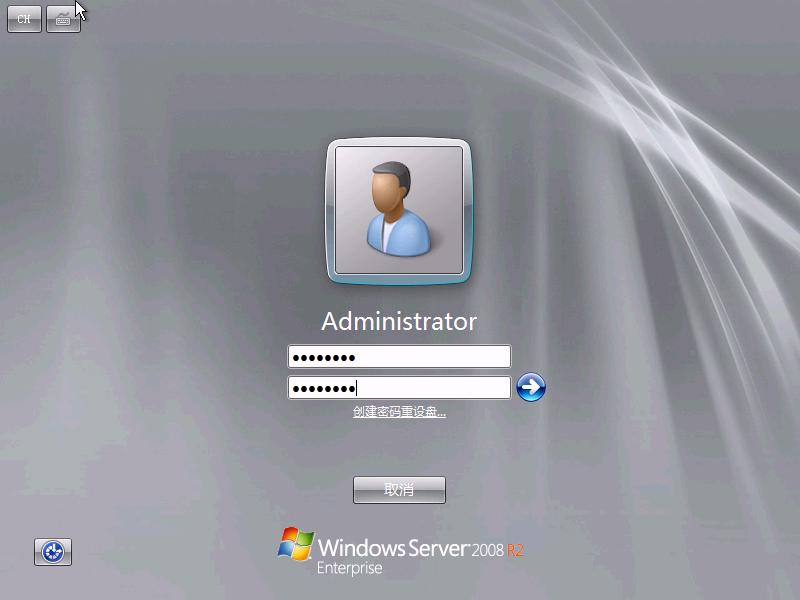

输入新密码，密码有一定复杂度要求，请一定牢记密码，如果忘记密码可能难以恢复。

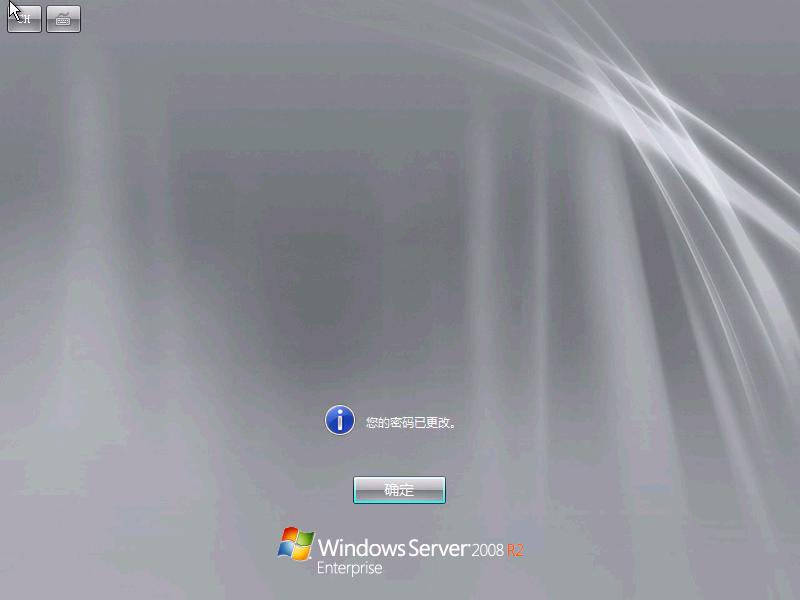

提示密码已更改，点击“确认”，然后即进入桌面，到此操作系统安装完成。
将存有驱动的U盘插入服务器USB接口，并按照芯片组、网卡、显卡、USB3.0、IMMPBI的顺序安装（驱动安装并没有严格的顺序要求，但建议先安装芯片组驱动） ，安装10.x.x.x版本的芯片组驱动前需要启用.NET Framework 3.5.1功能。

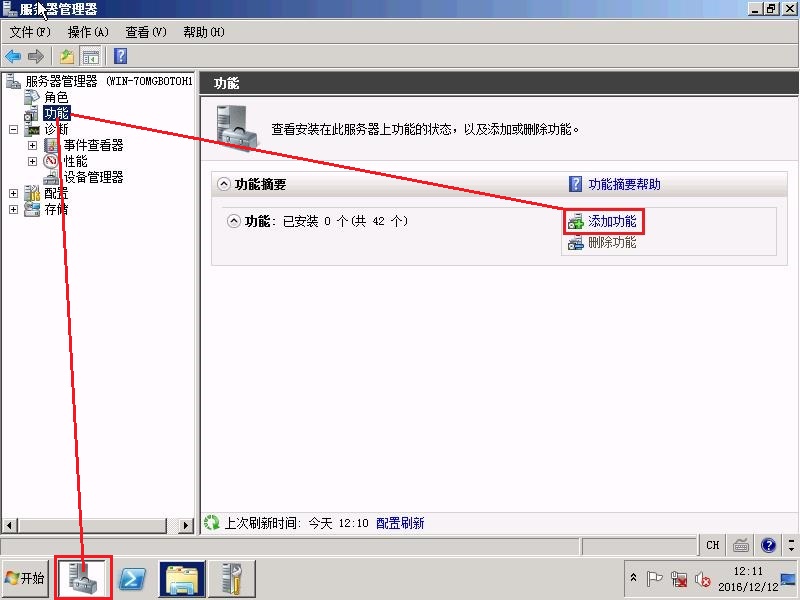

点击任务栏第一个图标，启动服务器管理器，左侧窗格点击“功能“，右侧窗格点击“添加功能”。

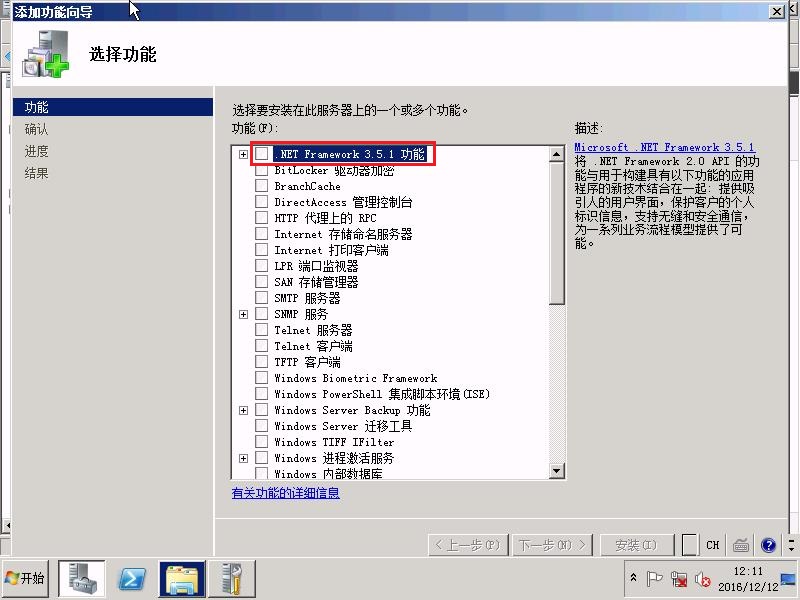

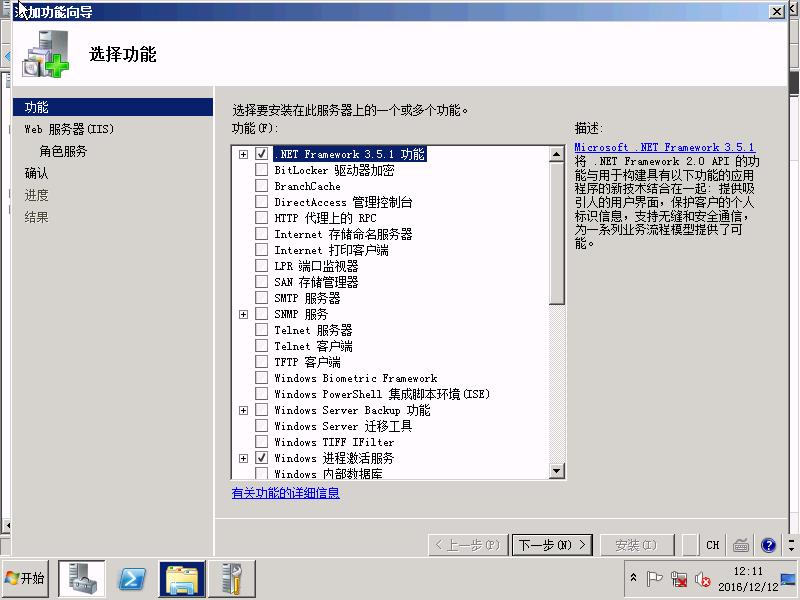

在“添加功能向导”中，点击“.NET Framework 3.5.1功能”前的复选框。

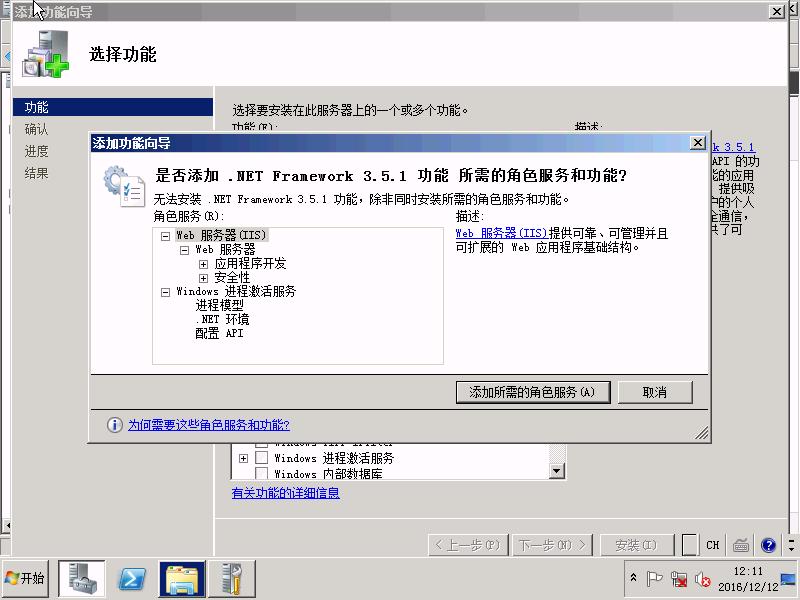

在新窗口中会提示还要一同安装IIS等角色服务和功能，点击“添加所需的角色服务”继续。
然后“.NET Framework 3.5.1功能”前的复选框就已被勾选，点击“下一步”。

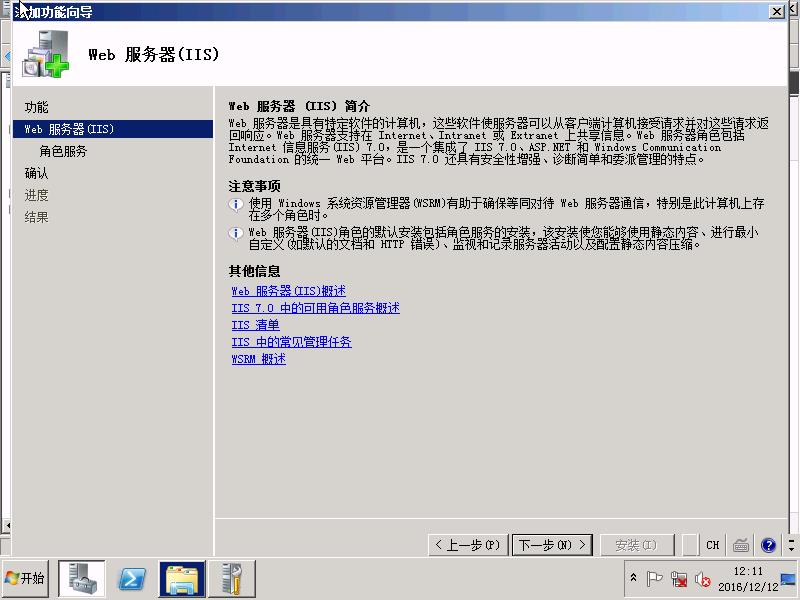

安装所需的IIS功能，点击“下一步”。
添加IIS功能所需的服务，保持默认，点击“下一步”。

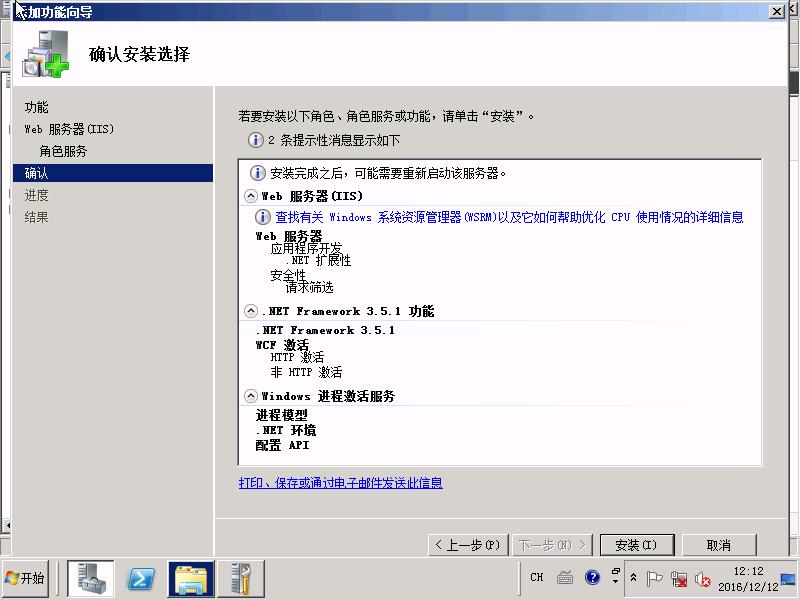

确认安装，点击“安装”。
正在安装相应的角色服务和功能，等待进度条完成。
.NET Framework 3.5.1功能机器所需角色服务和功能安装完成，关闭向导。

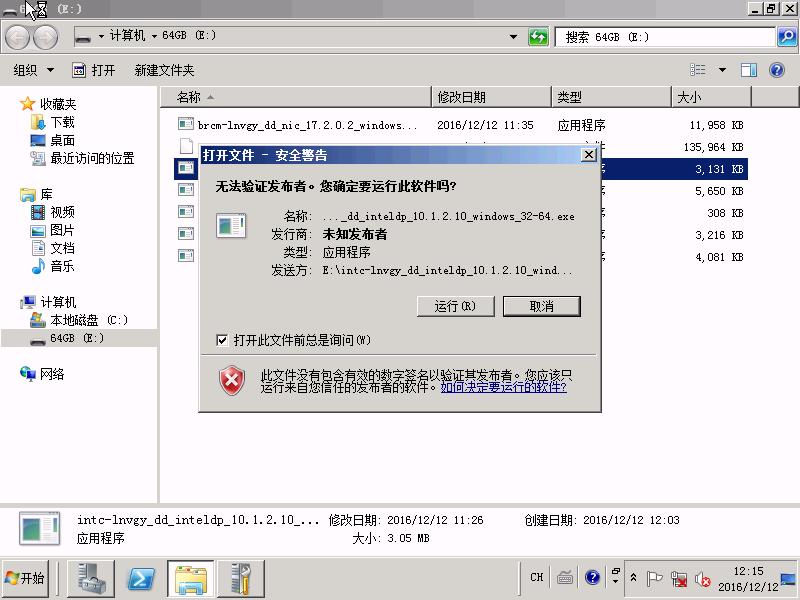

运行芯片组驱动安装程序，可能会有安全警报，点击“运行”。

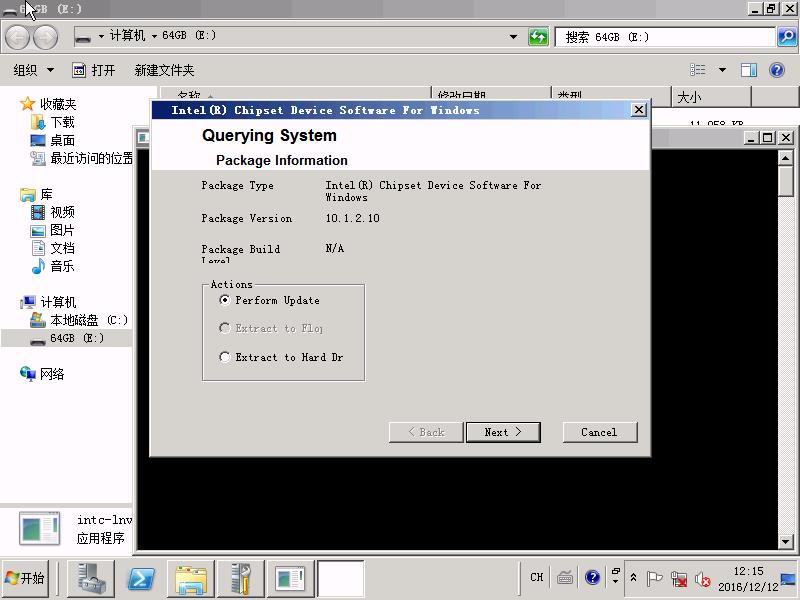

弹出新窗口提示即将安装Intel芯片组驱动及版本，保持Preform Update / 部署更新不动，直接点击“Next”。
告知即将安装的驱动，点击“Next”。

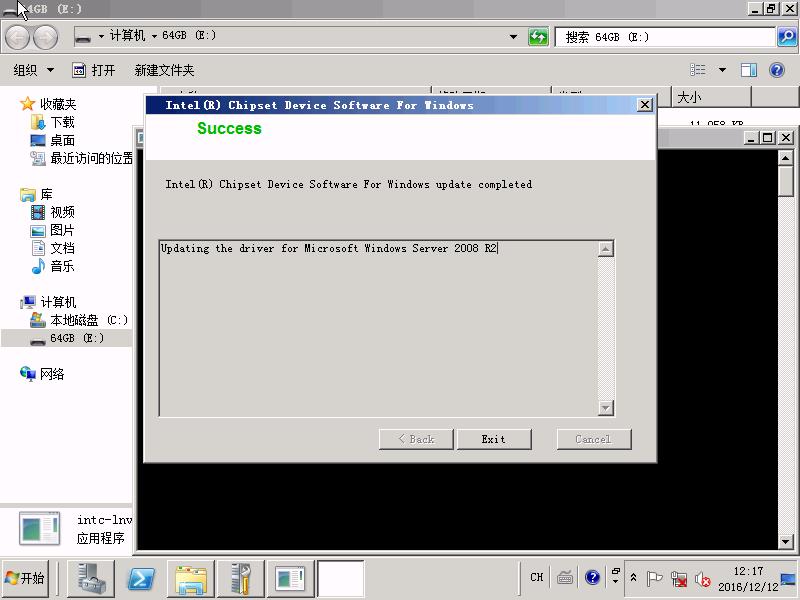

安装完成，点击“Exit”退出，再继续安装其他驱动（过程同上不再赘述）。
所有驱动安装完毕以后，重新启动服务器，以完成安装。
