知识点分析:
本文介绍在以下五型服务器上全新安装Windows Server 2008 R2操作系统的完整操作流程。
ThinkServer RD650
ThinkServer RD550
ThinkServer RD450
ThinkServer RD350
ThinkServer TD350
操作步骤:
内容导航
操作流程

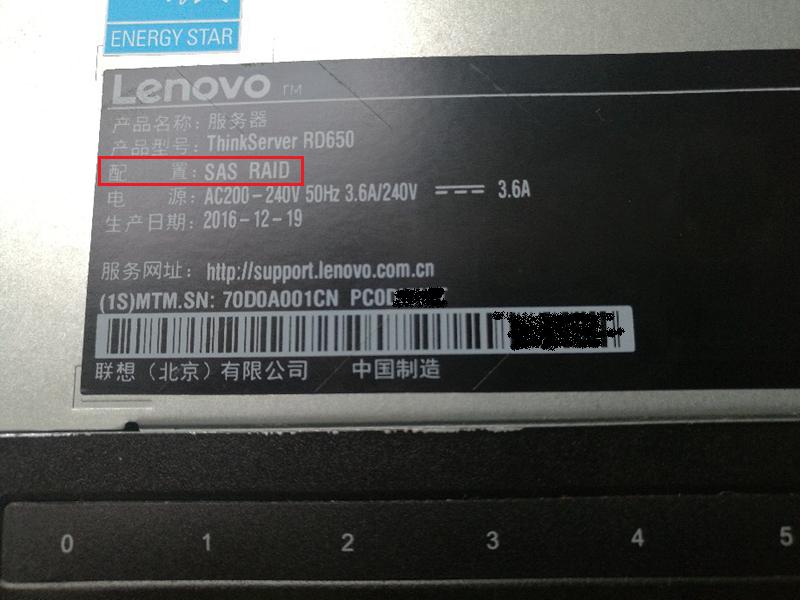

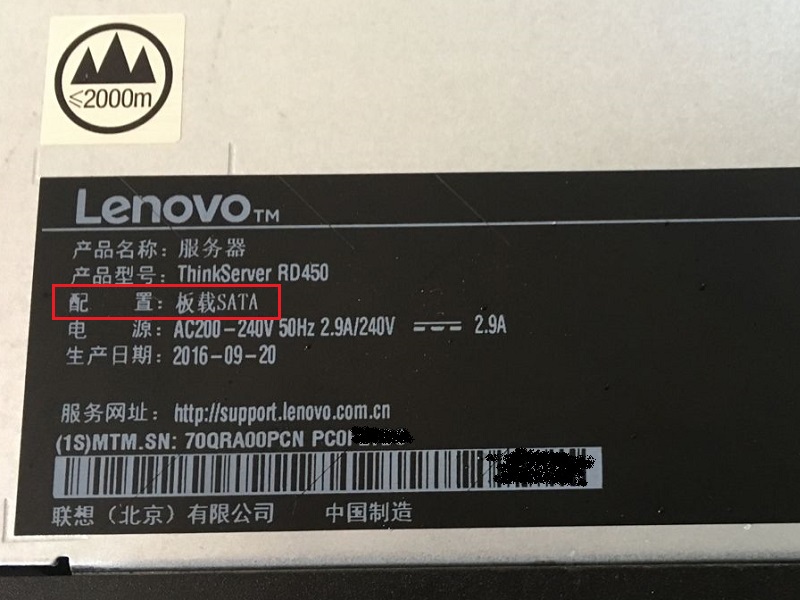

RAID卡配置（板载SATA、SAS RAID）可以在服务器上盖（顶部）前缘的标签上查看到，有“板载SATA”和“SAS RAID”两大类。
RAID卡配置不同会影响后续驱动下载、BIOS及RAID设置、操作系统安装等步骤。
板载SATA配置
SAS RAID配置
注意：标签上的配置信息仅能体现服务器出厂标配的情况。如果服务器在开箱后有更改过配置，实际配置可能跟标签所示信息不一致。
CPU型号可以在服务器外包装箱及服务器启动过程中屏幕显示等多种方式查看到。

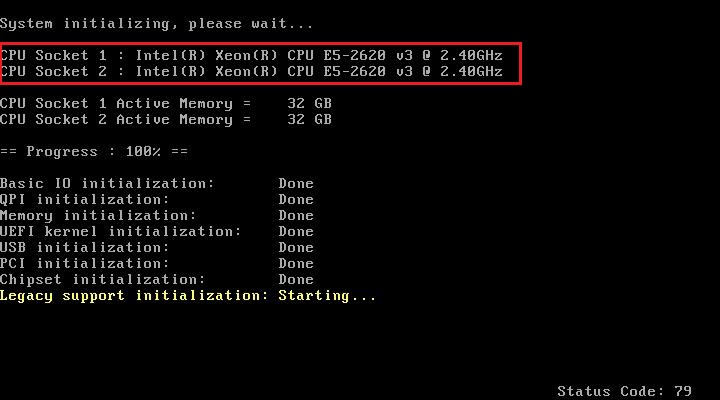

在服务器启动自检过程中

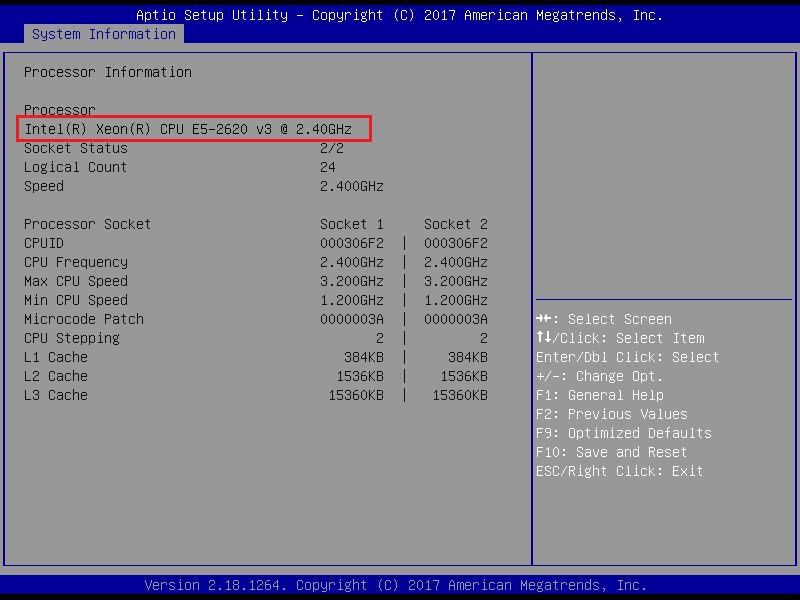

在BIOS主界面的System Information项目中
注意：CPU型号是Intel Xeon E5-26xx v4系列的服务器机型不支持Windows Server 2008 R2操作系统，最低支持是Windows Server 2012。
详见联想服务器操作系统兼容性网站 https://lenovopress.com/osig。
"Select Families"（产品线）选择"ThinkServer"，"Select Servers"（服务器机型）选择当前服务器型号，如"RD650 (E5 v4)"，生成结果中"Support Statement"（支持状态）为"Support & Certified"代表此型服务器支持该操作系统。
ThinkServer系列服务器驱动可查看《联想ThinkServer服务器主要硬件Windows Server驱动下载》（知识库编号：156404），下载对应机型对应操作系统版本的驱动即可。
或者从联想中国官网搜索下载 http://support.lenovo.com.cn/lenovo/wsi/Modules/DriverDownLoadServer.aspx。
如下载SAS RAID卡驱动，则在机型分类选择“ThinkServer RD6”，机型名称选择“ThinkServer RD650”，操作系统选择“Windows Server 2008 R2”，部件分类选择“SAS RAID”，点击对应搜索结果下载即可。
注意：SAS RAID卡有多种型号和版本，选择任一型号的最新版本下载即可。
如果不便从联想知识库和联想中国官网下载，本文最后附件中也提供了部分驱动的下载。（网卡驱动和TCM加密芯片驱动较大，无法通过附件提供下载）

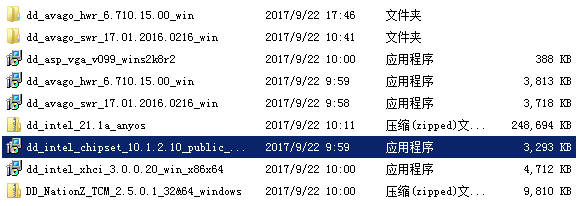

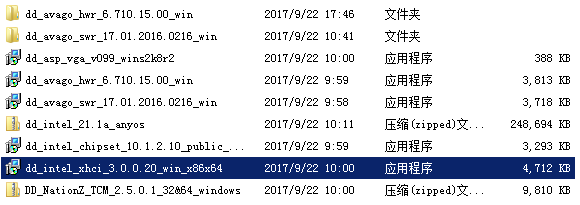

下载完成后应有以下文件：
"dd_asp_vga_v099_wins2k8r2.exe"集成显卡驱动（必须）；
"dd_avago_hwr_6.710.15.00_win.exe"SAS RAID驱动（选配）；
"dd_avago_swr_17.01.2016.0216_win.exe"板载SATA RAID驱动（选配）；
"dd_intel_21.1a_anyos.zip"网卡驱动（必须）；
"dd_intel_chipset_10.1.2.10_public_win_x86x64.exe"主板芯片组驱动（必须）；
"dd_intel_xhci_3.0.0.20_win_x86x64.exe"USB3.0驱动（必须）；
"DD_NationZ_TCM_2.5.0.1_32&64_windows.zip"TCM安全芯片驱动（选配）。
对于有多个硬盘且需要配置RAID的服务器，在安装操作系统之前需要准备好RAID驱动。
从官网下载的RAID驱动是.exe格式，需要先运行并解压。以准备SAS RAID驱动为例。

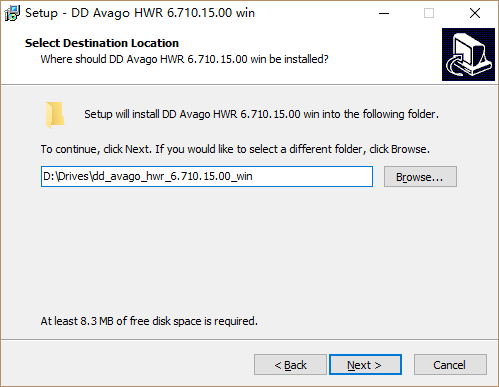

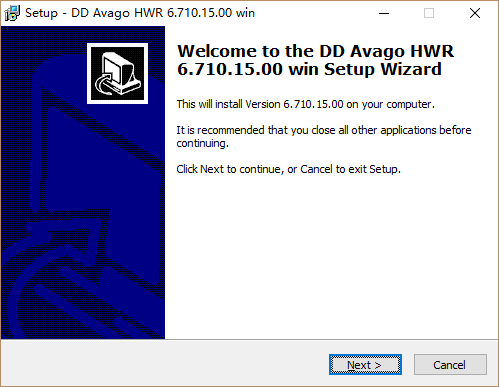

同意许可协议，然后会要求指定解压位置，可自定义位置。然后点击"Next"继续，直到向导完毕。

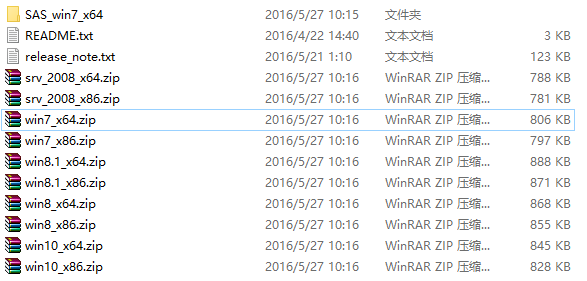

然后在指定解压位置会出现一个同名文件夹，内含数个压缩包。需要再解压对应操作系统版本的压缩包，解压后的文件夹最好改名以便于区分。
注意：请注意压缩包与操作系统对应关系。
"win7_x64.zip"用于Server 2008 R2；
"win8_x64.zip"用于Server 2012；
"win8.1_x64.zip"用于Server 2012 R2；
"win10_x64.zip"用于Server 2016。
由于目前多数服务器已经不标配DVD光驱，故以下介绍通过U盘安装的方法。使用DVD光盘安装也可参考以下流程。
Windows Server 2008 R2 系统安装镜像iso文件下载，请右键点击链接复制到下载工具中下载。
下载附件中提供的Rufus工具，用以制作系统安装U盘。
以管理员权限运行Rufus，点击光盘图标浏览操作系统安装镜像iso文件。
修改“分区方案和目标系统类型”为“用于UEFI计算机的MBR分区方案”，并修改“文件系统”为"FAT32"，其他保持默认。
注意：如果“文件系统”无法选择"FAT32"，也可选择"NTFS"。
确认目标设备（U盘）无误后，点击“开始”，出现提示框确认，再点“确认”继续。
制作完成后，将先前准备好的RAID驱动及其他驱动，复制进U盘中。
安全拔出U盘，备用，待下一步调整BIOS设置完成后插入服务器。

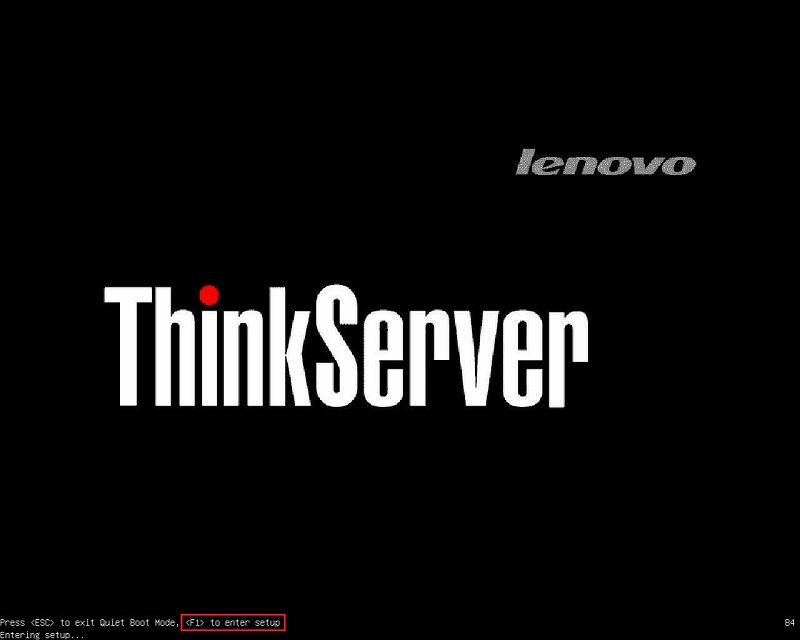

启动服务器，在出现ThinkServer logo时按F1键进入BIOS配置界面。

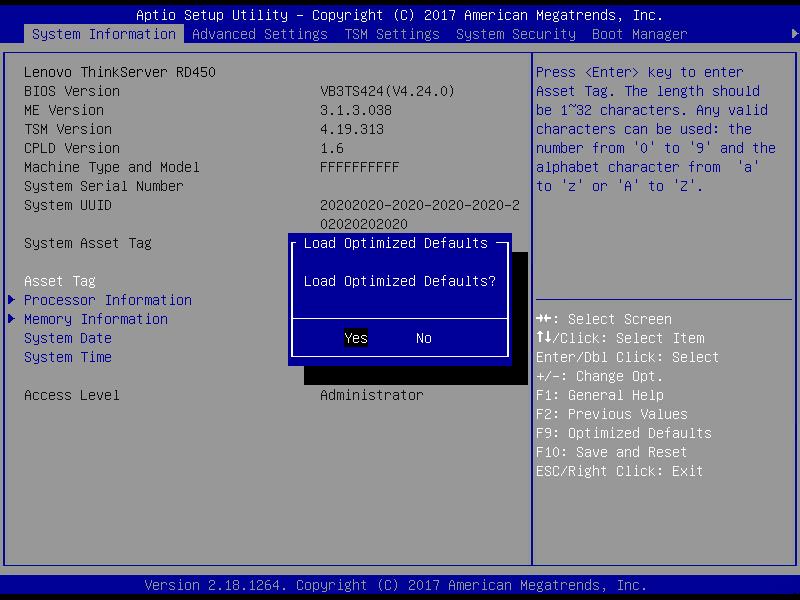

进入BIOS主界面以后，首先按F9键恢复BIOS默认设置。在出现的"Load Optimized Defaults"窗口中选"Yes"。
注意：全新服务器，或者要彻底重新安装系统的服务器请先恢复BIOS默认设置。仅重新安装操作系统的情形，不建议立即恢复BIOS默认设置。

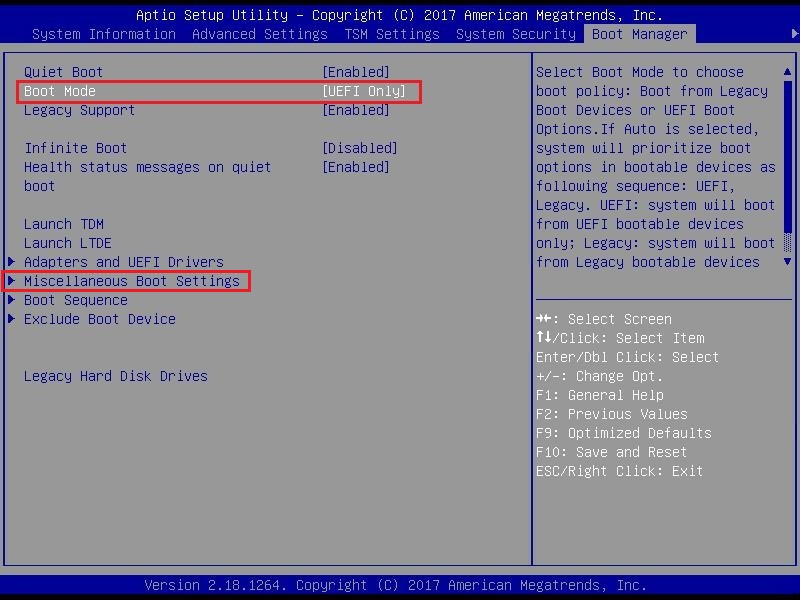

然后检查"Boot Manager"界面"Boot Mode"的设置是否为"UEFI Only"。如果不是则修改为"UEFI Only"。

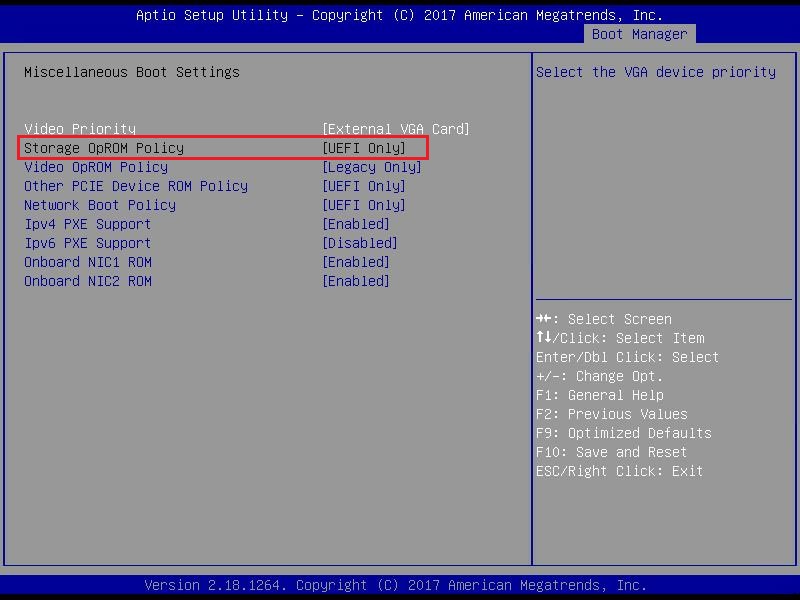

接着检查下方"Miscellaneous Boot Settings"中的"Storage OpROM Policy"是否为"UEFI Only"。如果不是则修改为"UEFI Only"。
注意：新版本BIOS中此项随"Boot Mode"联动。当"Boot Mode"设置为"UEFI Only"时此项联动设置，且为灰色不可调整，是正常的。
随后根据RAID配置不同分别介绍：
适用于板载SATA配置，只有单一硬盘，或者有多个硬盘但不配置RAID

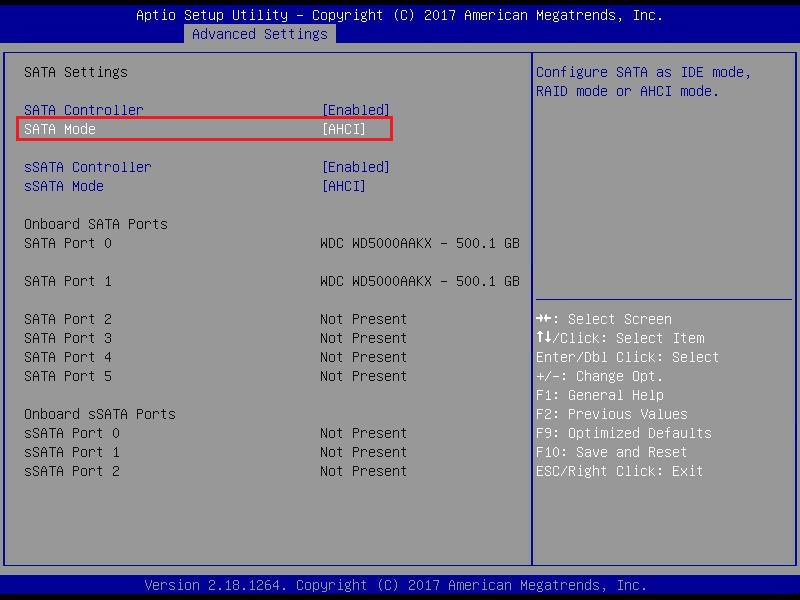

检查"Advanced Settings"界面"SATA Settings"项目中的"SATA Mode"是否为"AHCI"。如果不是，则修改为"AHCI"。
注意："SATA Mode"默认值为"AHCI"，此设置时下方"Onboard SATA Ports"会识别出目前已插入的SATA硬盘。

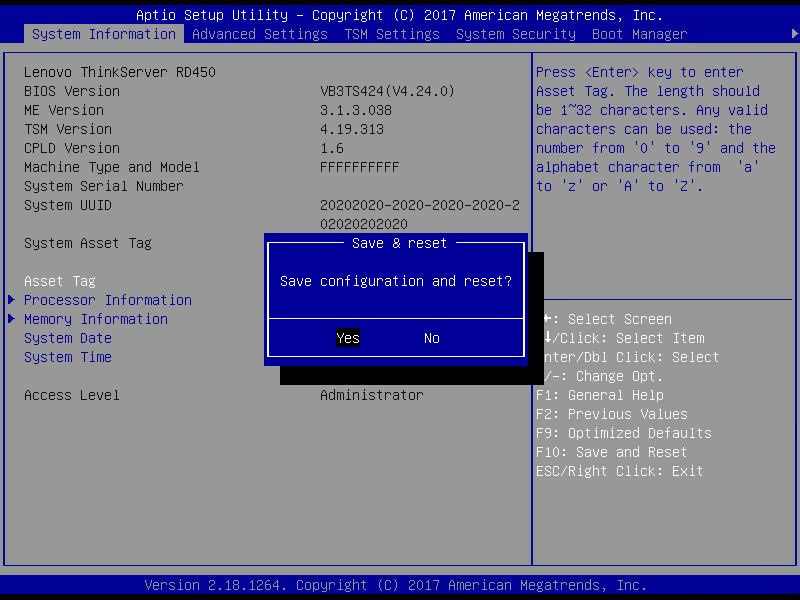

确认以上设置正确后，按F10键保存设置并重启服务器，进入安装操作系统阶段。
适用于板载SATA配置，有2个及以上的硬盘需要配置RAID
以下介绍2个硬盘配置RAID1操作。本文未详述内容请查看附件《ThinkServer_x50系列服务器_板载SATA RAID配置手册》。
修改"Advanced Settings"界面"SATA Settings"项目中的"SATA Mode"为"RAID"。
修改后按F10键保存设置并重启服务器。并再次按F1键进入BIOS界面。
注意：修改SATA Mode为RAID后需要重启服务器以启动板载SATA RAID（RAID 110i）功能。

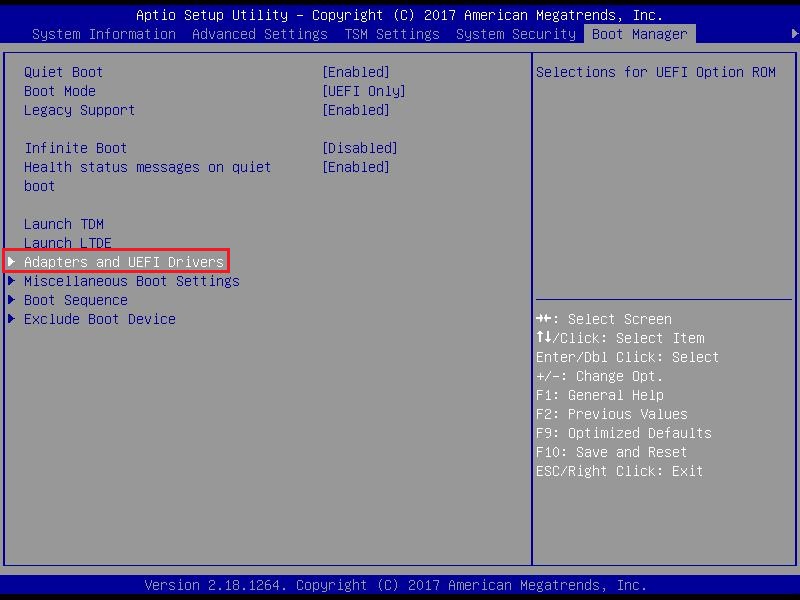

再次进入BIOS配置界面，进入"Boot Manager"的"Adapters and UEFI Drivers"项目。

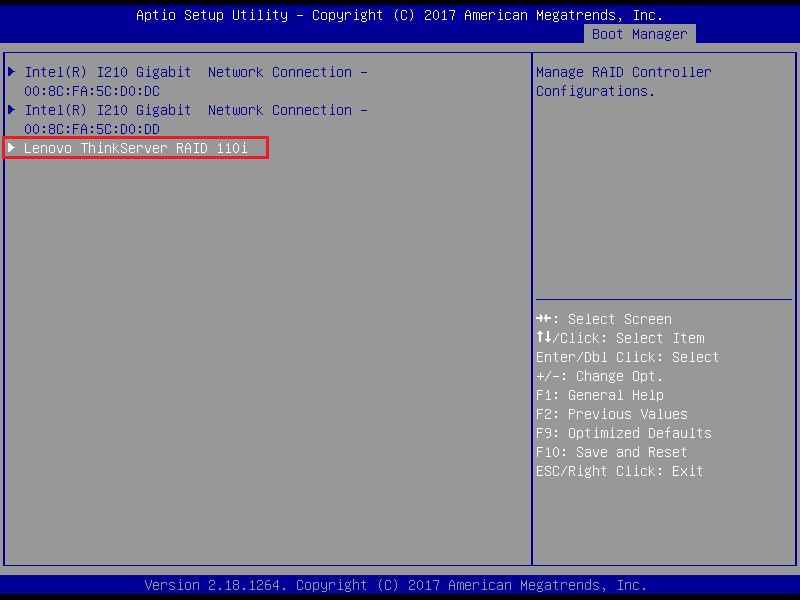

其中会出现"Lenovo ThinkServer RAID 110i"项目，并进入。
注意：只有当"Storage OpROM Policy"设置为"UEFI Only"且"SATA Mode"设置为"RAID"，并保存重启后才会出现此项目。

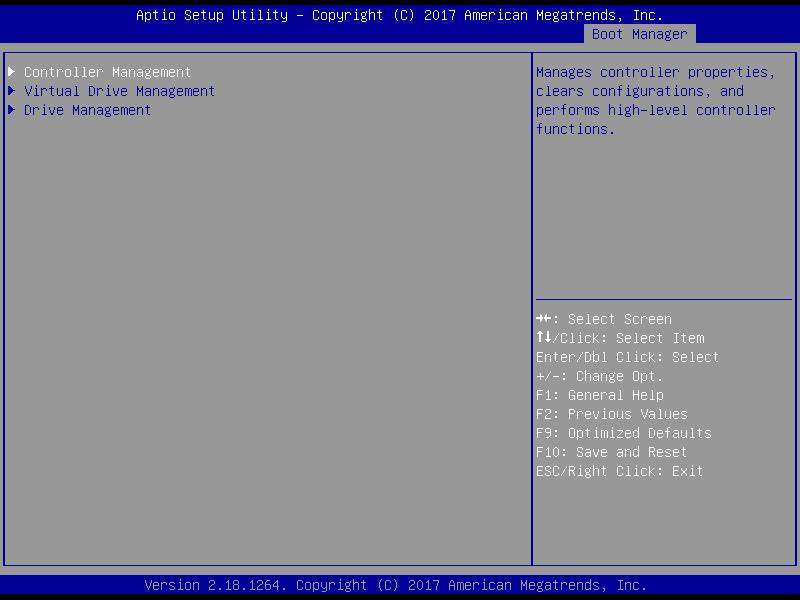

进入RAID 110i配置主界面以后有3个项目：
"Controller Management"是对RAID 110i控制器进行设置
"Virtual Drive Management"是新建RAID及查看、调整RAID设置
"Drive Management"是查看、调整硬盘设置
先确认硬盘状态是否为可用状态。进入"Drive Management"，再进入"Select Drive Operations"。

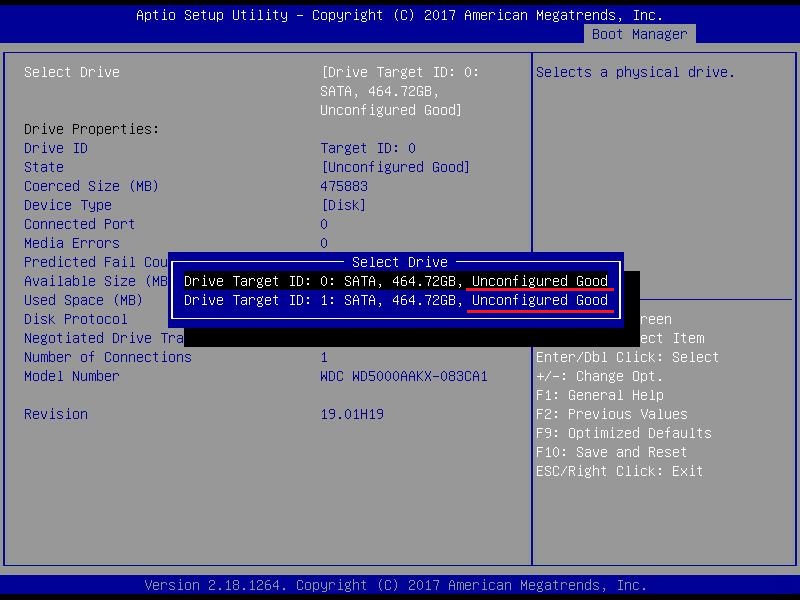

在"Select Drive"上按回车，确认"Select Drive"框体中是否出现所有硬盘，且硬盘状态都是"Unconfigured Good"状态。

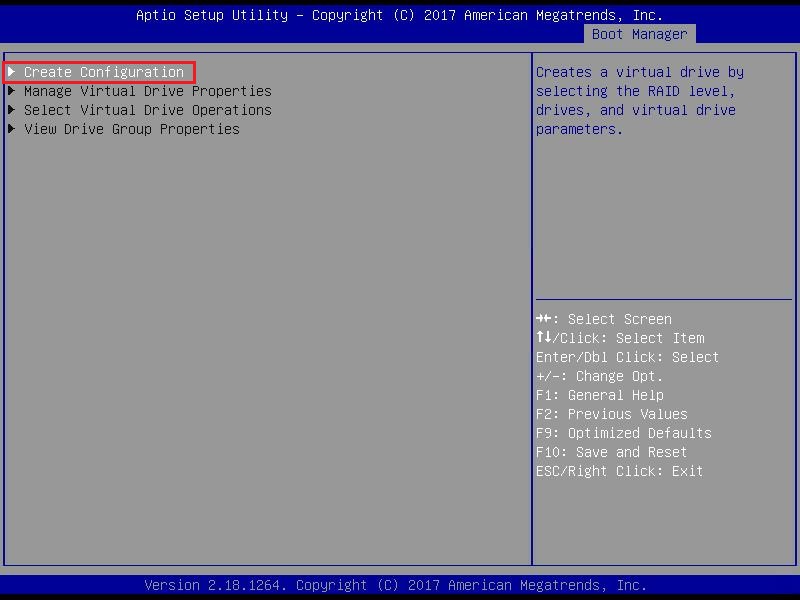

确认完毕后就可以新建RAID了。返回RAID 110i配置主界面，进入"Virtual Drive Management"，再进入"Create Configuration"。

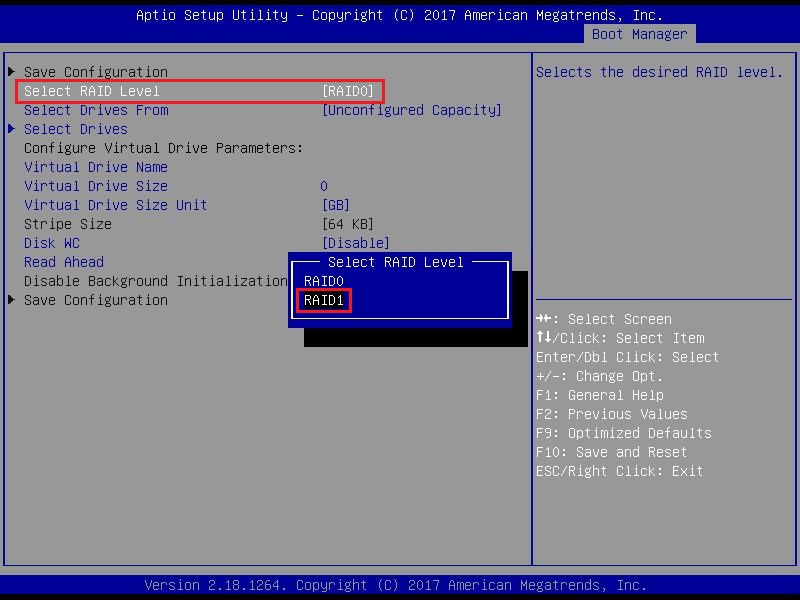

设置"Select Drive Level"为"RAID1"。

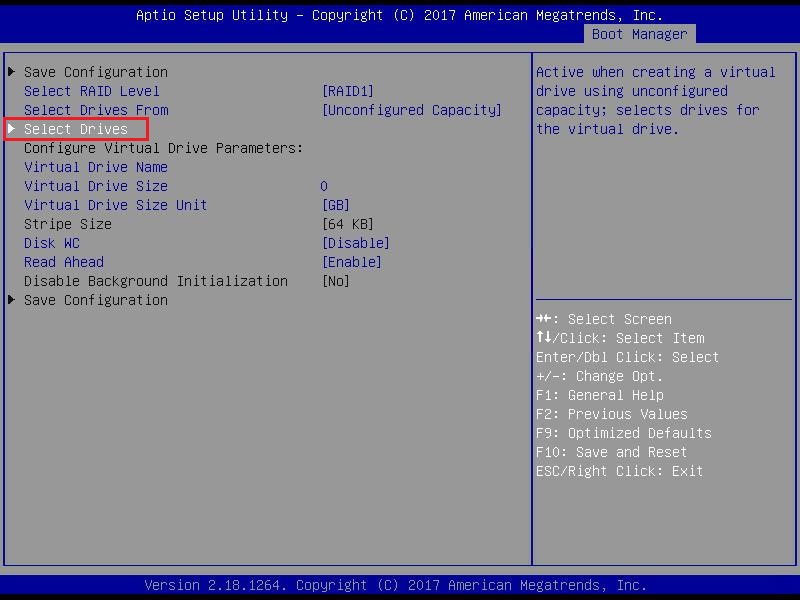

进入Select Drivers以选择硬盘。

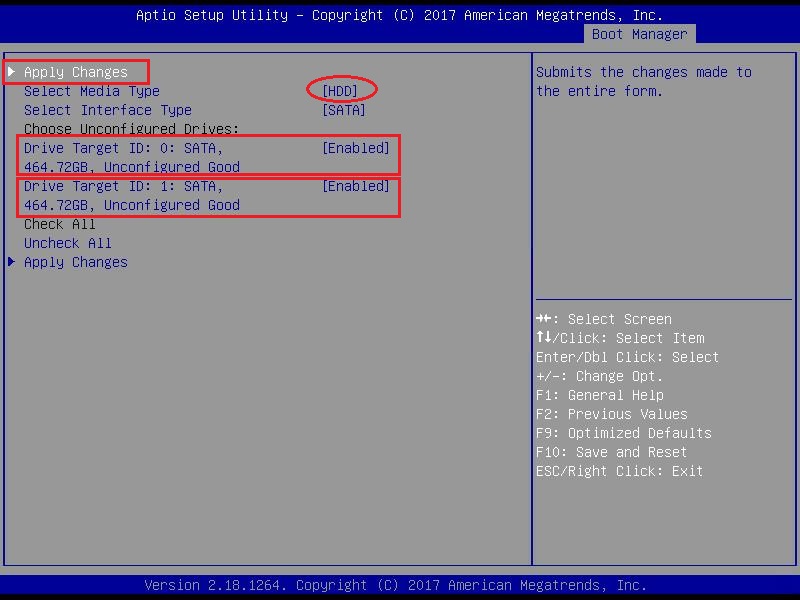

将需要加入RAID的硬盘状态修改为"Enabled"，然后选择"Apply Changes"应用更改。
注意：如果要加入固态硬盘，需要将"Select Media Type"修改为"SSD"。请勿将机械硬盘和固态硬盘加入同一组RAID。

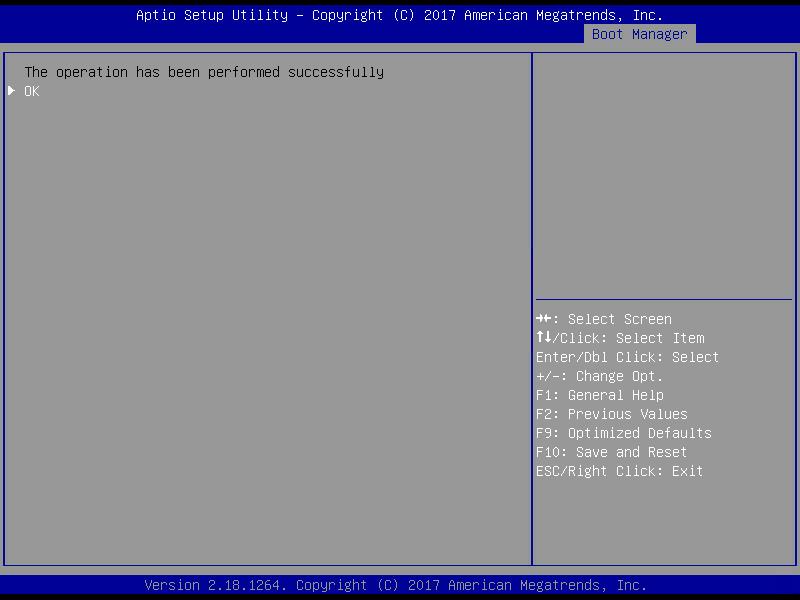

提示操作完成，选择"OK"。

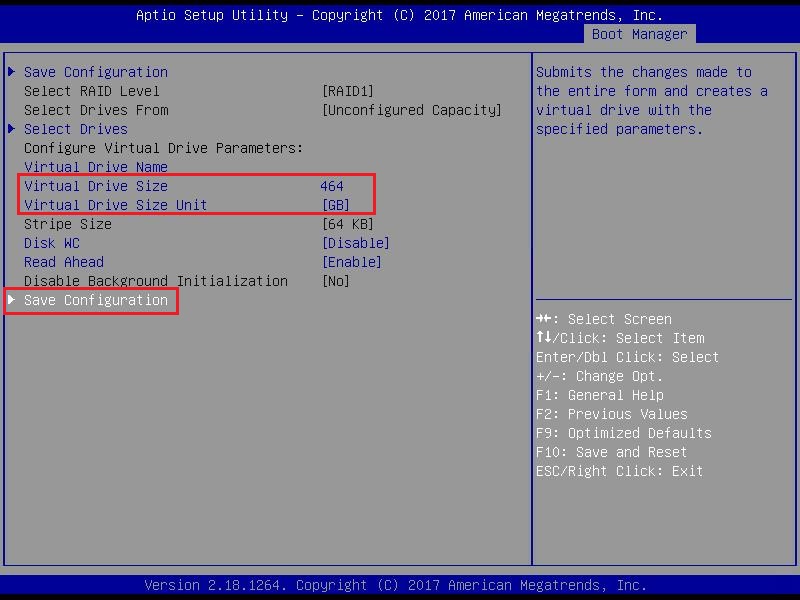

可以对"Virtual Drive Size"进行修改以调整RAID卷大小，其他项目不需要进行调整，选择"Save Configuration"保存RAID配置。

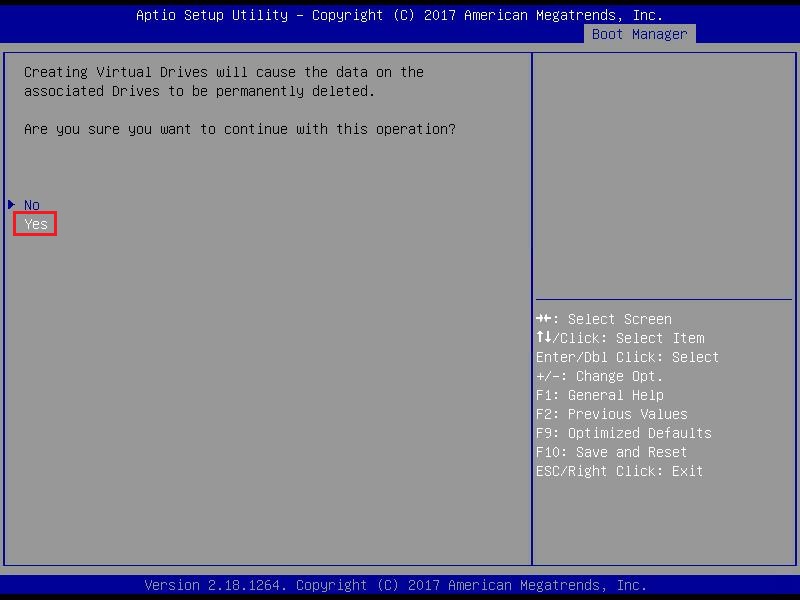

提示会抹除硬盘上已有的数据，选择"Yes"继续。
提示操作完成，选择"OK"。
确认新建RAID是否正常并快速初始化。
注意：快速初始化会抹除硬盘上的所有数据。如"Default Initialization"保持默认值"No"则存在恢复原有RAID数据的可能性。

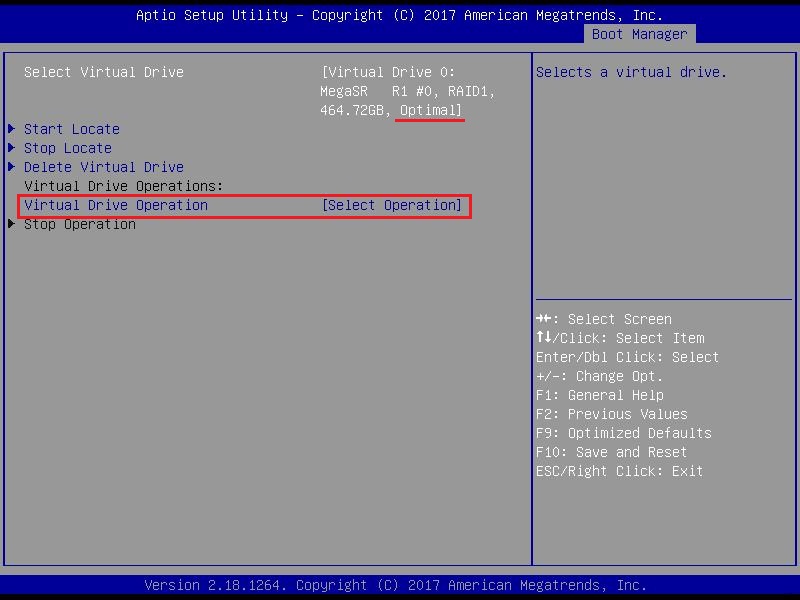

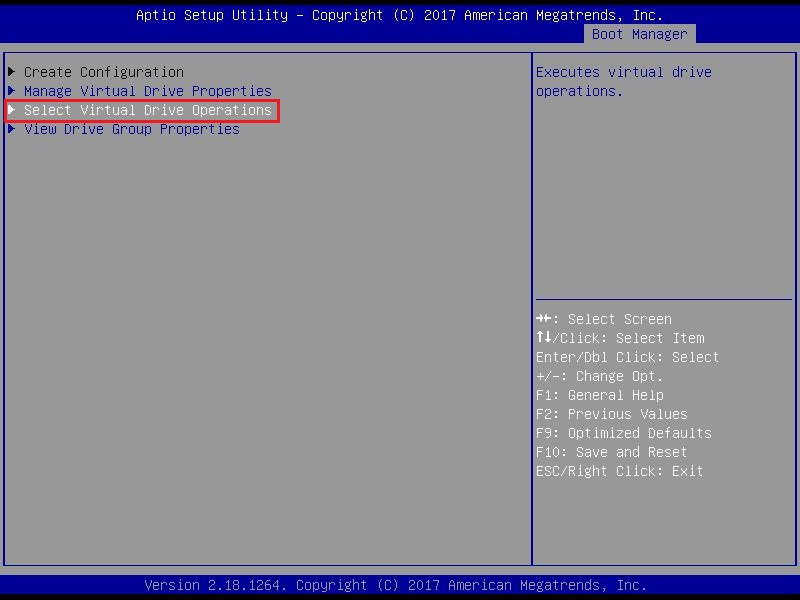

回到"Virtual Drive Management"，进入"Select Virtual Drive Operations"。
确认"Select Virtual Drive"中的"Virtual Drive #"状态是否是"Optimal"。

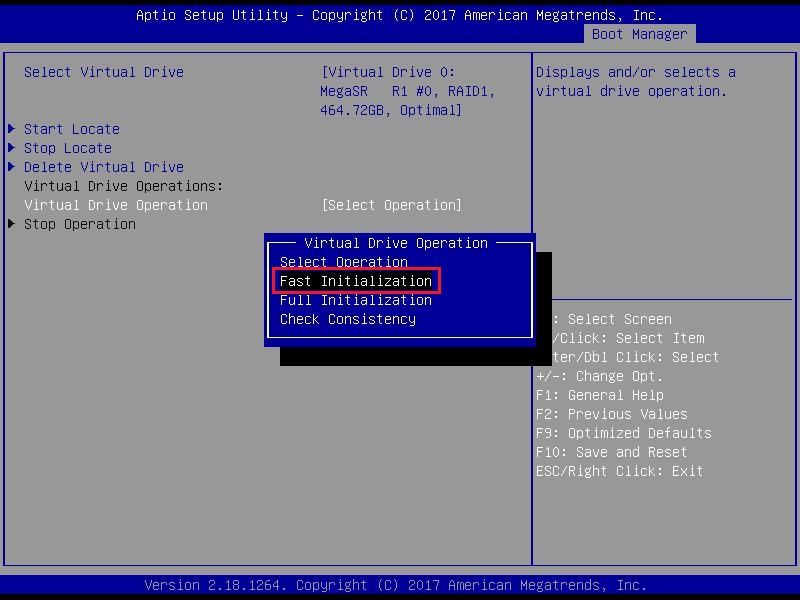

将"Virtual Drive Operation"设置为"Fast Initialization"。
注意：如果"Virtual Drive Operations:"的状态为"Background Initialization"，请点选择"Stop Operation"停止后台初始化操作，再执行快速初始化。

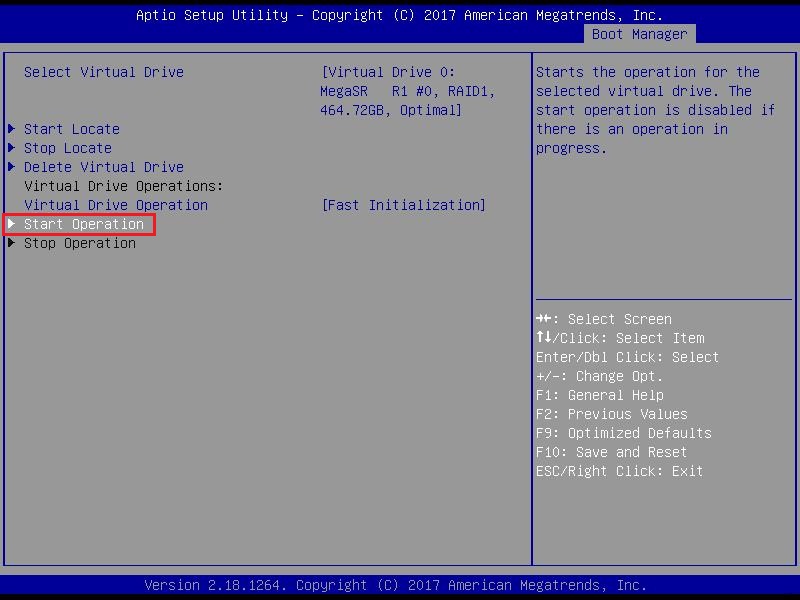

然后选择"Start Operation"开始执行快速初始化。
出现确认提示，快速初始化会抹除阵列上的所有数据，选择"Yes"继续。
操作完成，选择"OK"。

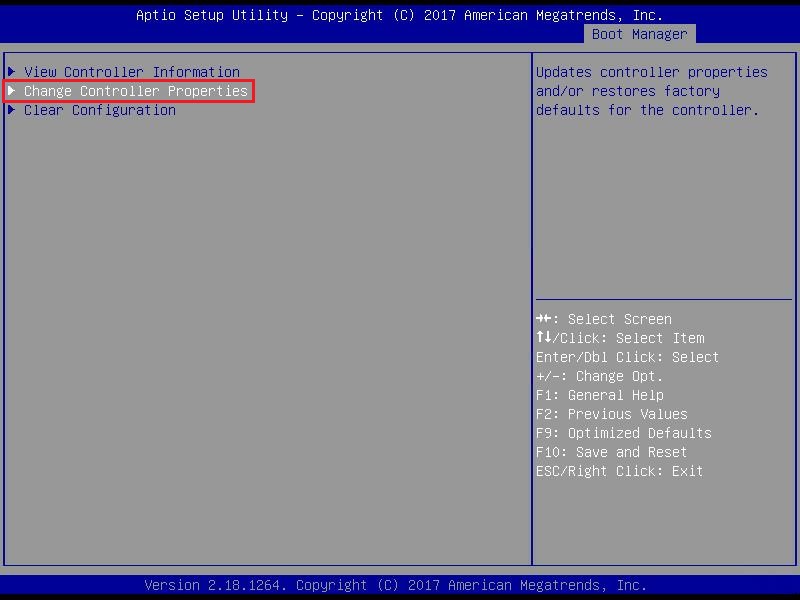

最后设置RAID卷为启动设备。返回RAID 110i配置主界面，进入"Controller Management"，再进入"Change Controller Properties"。

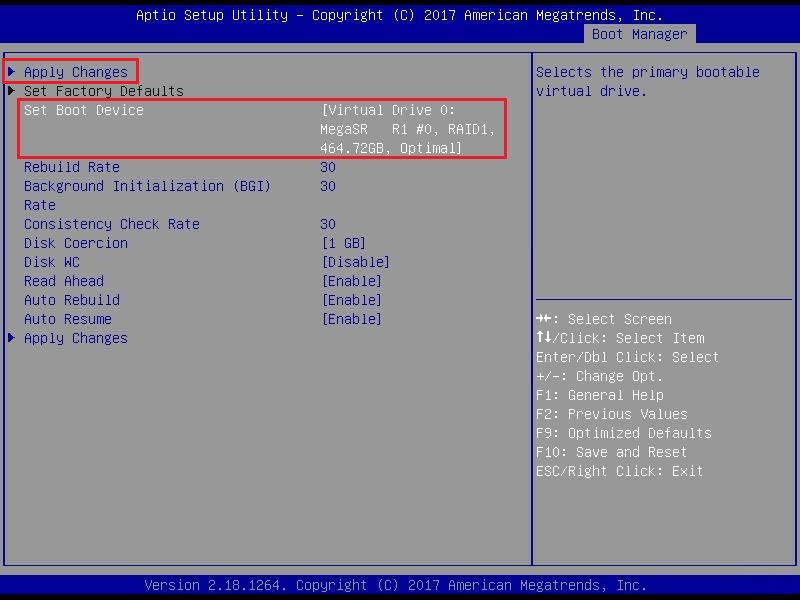

设置"Set Boot Device"为要安装操作系统的RAID卷，如刚刚创建的"Virtual Drive 0"。修改完成后选择"Apply Changes"以应用修改，并选择"OK"继续。
注意："Set Boot Device"默认值为"None"，如未设置正确可能导致安装操作系统后无法正常引导启动操作系统。
到此板载RAID（RAID 110i）配置完毕，可以重启服务器进入安装操作系统阶段。
注意：RAID设置独立于BIOS设置，无需再次F10保存BIOS设置。
适用于SAS RAID配置，有任意数量的硬盘。
以下介绍4个硬盘配置RAID5及1个硬盘作为专用热备盘的操作。本文未详述内容请查看附件《ThinkServer_x50系列服务器_SAS RAID配置手册》。

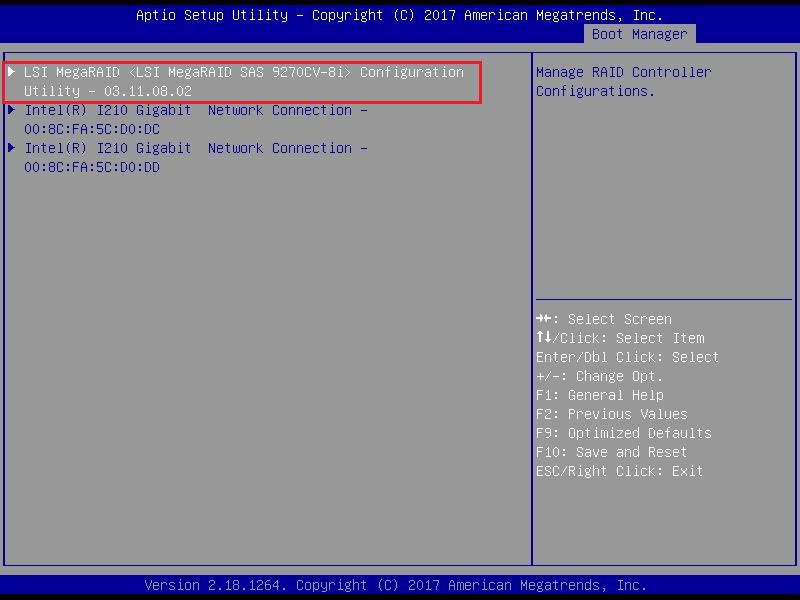

进入"Boot Manager"界面的"Adapters and UEFI Drivers"项目，会出现SAS RAID卡配置项目，如下图的"MegaRAID 9270CV-8i"。
具体型号会根据服务器实际配置的RAID卡型号而有所不同。
注意：只有当服务器配置有SAS RAID卡且"Storage OpROM Policy"设置为"UEFI Only"时才会出现SAS RAID配置项目。如果刚刚修改过"Boot Mode"和/或"Storage OpROM Policy"两项，则需要先按F10键保存并重启服务器，再按F1键进入BIOS才会出现此项目。

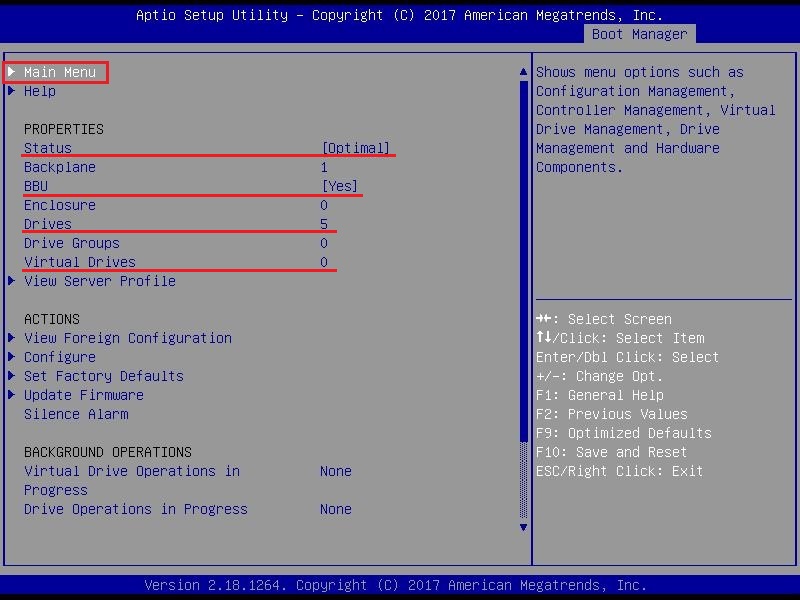

进入SAS RAID卡Dashboard界面。
在Dashboard界面中会显示：
"Status"，即SAS RAID卡状态，正常情况下是"Optimal"；
"BBU"，即备份单元状态，部分型号配备有超级电容备份单元的即会显示"Yes"，否则是"No"；
"Drivers"，即硬盘数量；
"Virtual Drives"，即RAID卷数量等状态信息。

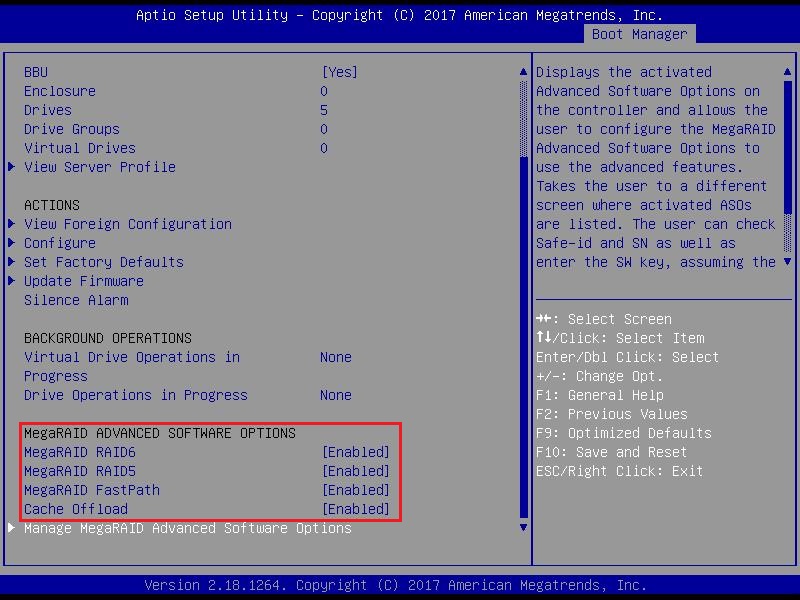

向下翻页，在"MegaRAID ADVANCED SOFTWARE OPTIONS"会显示SAS RAID卡已激活的功能，如下图示RAID5及RAID6功能等。

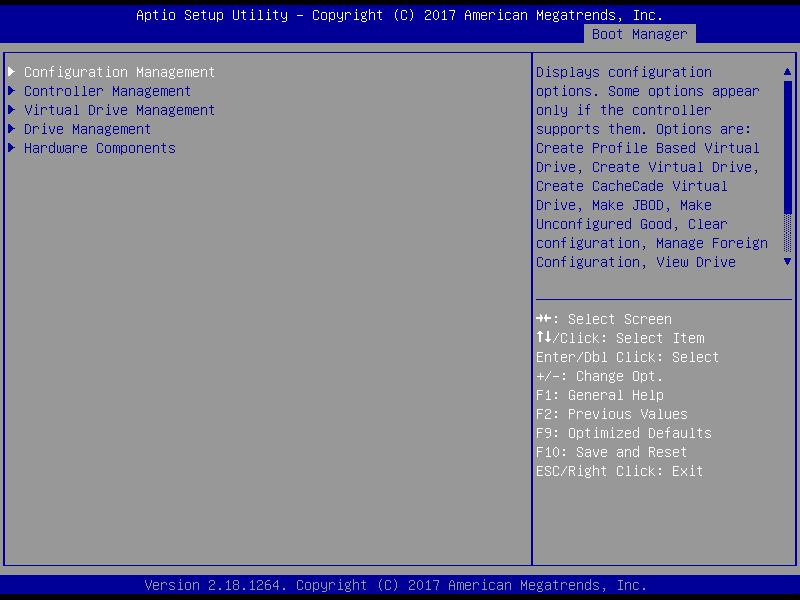

从Dashboard进入Main Menu即是SAS RAID配置主界面，有5个项目。
"Configuration Management"是配置RAID设置
"Controller Management"是对SAS RAID控制器进行设置
"Virtual Drive Management"是查看、调整RAID设置
"Drive Management"是查看、调整硬盘设置
"Hardware Components"是查看、调整RAID卡部件设置
先确认硬盘状态是否为可用状态。进入"Drive Management"，确认当前界面是否出现所有硬盘，且硬盘状态都是"Unconfigured Good"状态。
确认完毕后就可以新建RAID了。返回SAS RAID配置主界面，进入"Configuration Management"，再进入"Create Virtual Drive"。

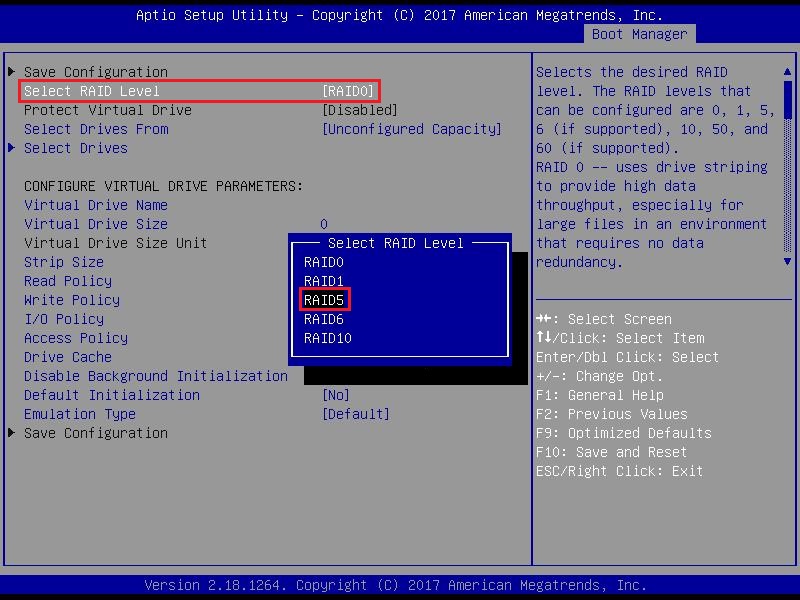

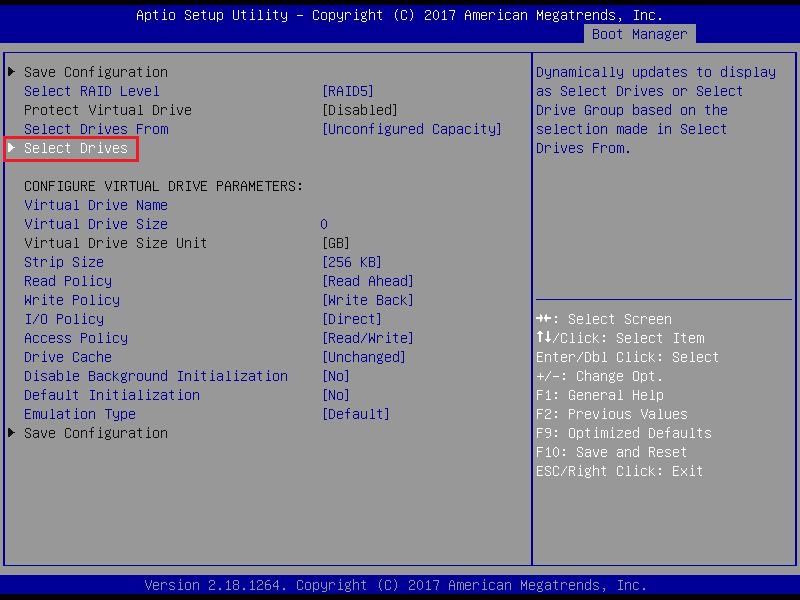

设置"Select Drive Level"为"RAID5"。
进入Select Drivers以选择要加入RAID的硬盘。

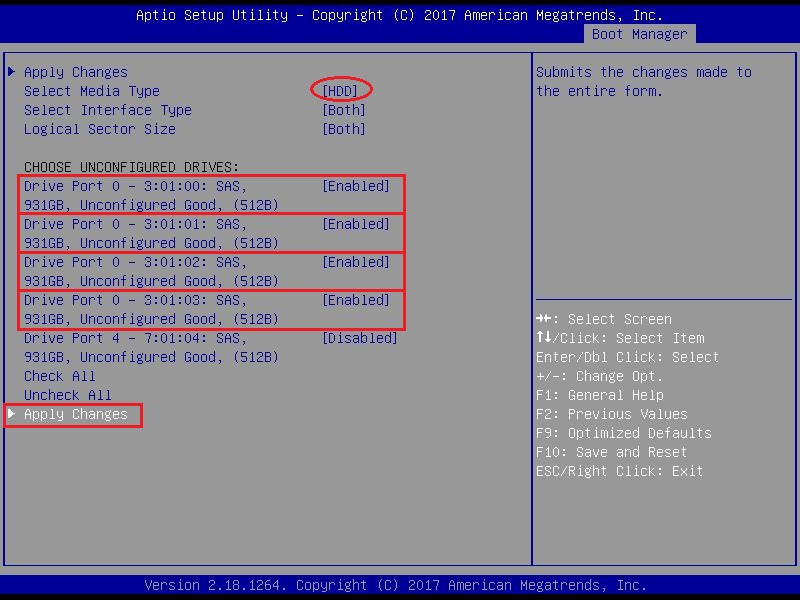

将需要加入RAID的硬盘状态修改为"Enabled"，然后选择"Apply Changes"应用更改。接着提示操作完成，选择"OK"。
注意：如果要加入固态硬盘，需要将"Select Media Type"修改为"SSD"。请勿将机械硬盘和固态硬盘加入同一组RAID。

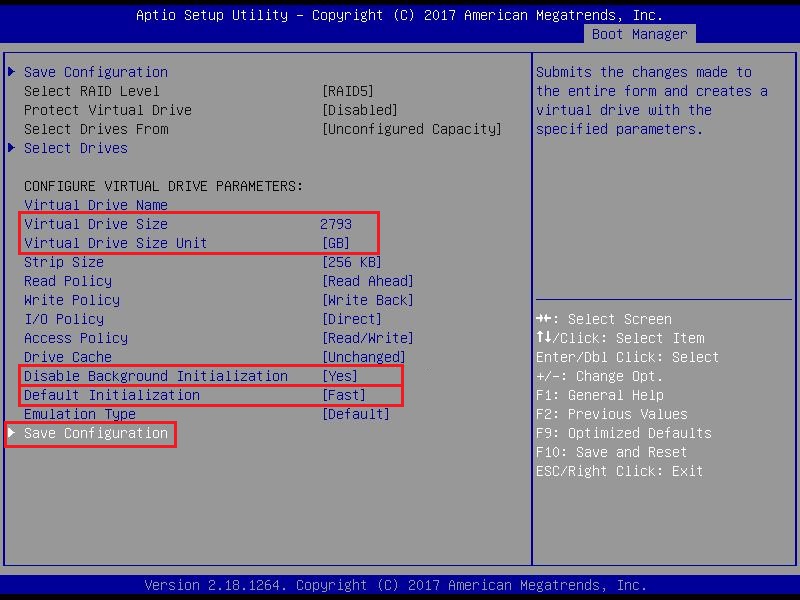

可以对"Virtual Drive Size"进行修改以调整RAID卷大小。如果上一步"Select Drives"配置有误，则此处不会显示数值也无法修改。
设置"Disable Background Initialization"为"Yes"以禁用后台初始化，并设置"Default Initialization"为"Fast"以进行快速初始化，其他项目不需要进行调整。
选择"Save Configuration"保存RAID配置。
注意：后台初始化耗时较长，且可能影响后续操作系统安装，故建议禁用并设置快速初始化。
注意：快速初始化会抹除硬盘上的所有数据。如"Default Initialization"保持默认值"No"则存在恢复原有RAID数据的可能性。
提示会抹除硬盘上已有的数据，设置""为"Enabled"，再选择"Yes"继续。

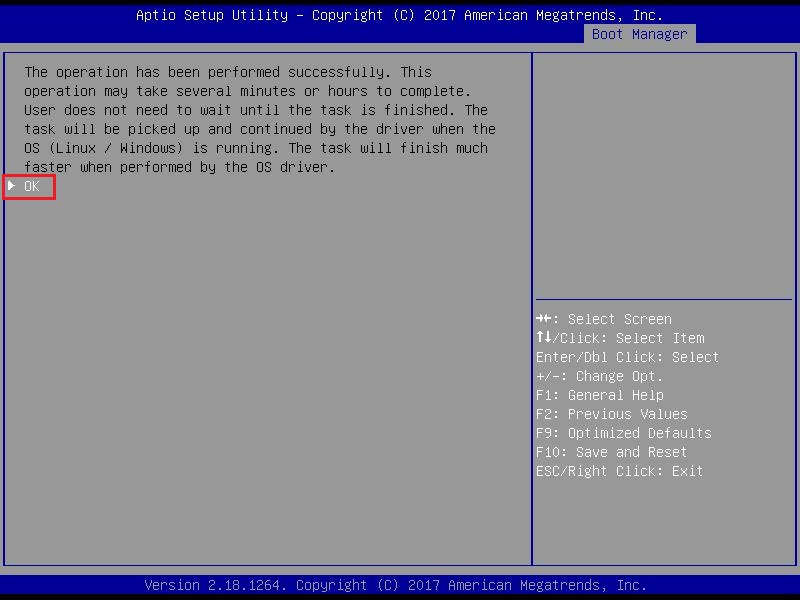

提示操作完成，选择"OK"。

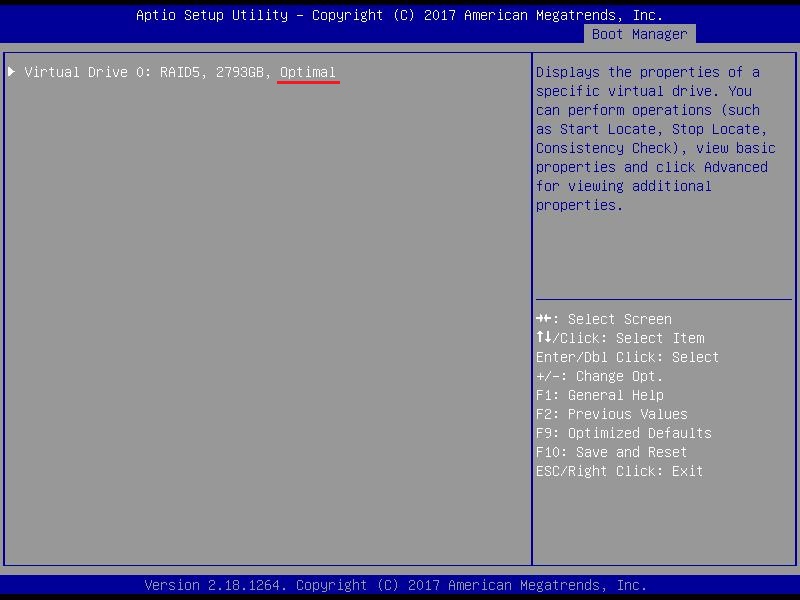

确认新建RAID是否正常。回到SAS RAID配置主界面，进入"Virtual Drive Management"，确认新建的Virtual Drive状态为"Optimal"即状态正常。

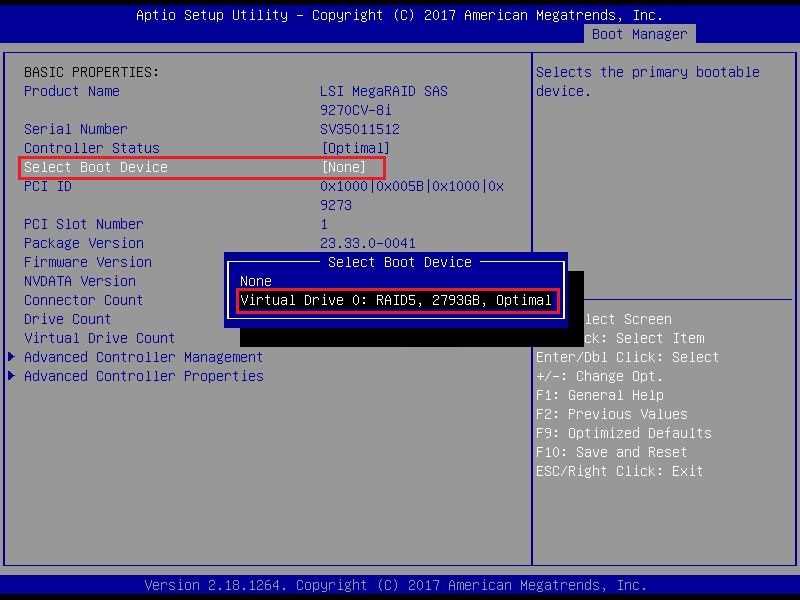

接下来设置RAID卷为启动设备。返回SAS RAID配置主界面，进入"Controller Management"，设置"Select Boot Device"为要安装操作系统的RAID卷，如刚刚创建的"Virtual Drive 0"。修改完成后即生效。
注意："Select Boot Device"默认值可能为"None"，如未设置正确可能导致安装操作系统后无法正常引导启动操作系统。

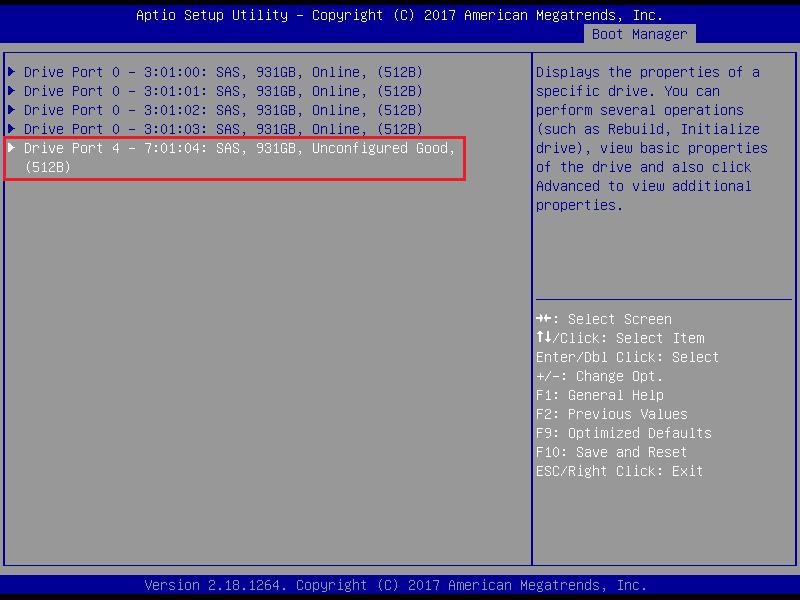

最后设置专用热备盘。返回SAS RAID配置主界面，进入"Drive Management"，选择最后一个可用状态的硬盘。
注意：已加入RAID的硬盘状态为"Online"。

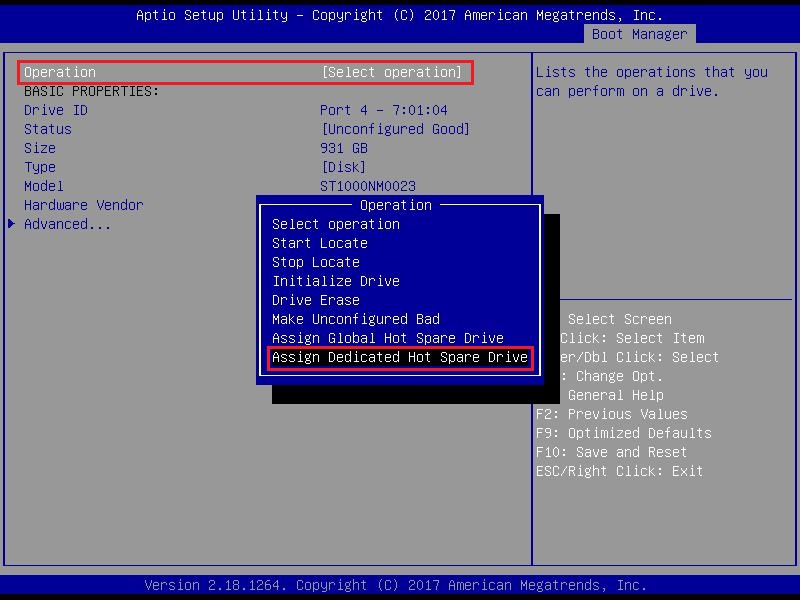

在"Oprtation"上面按回车，选择"Assign Dedicated Hot Spare Drive"。
注意：仅在已有RAID组的情况下才会出现"Assign Dedicated Hot Spare Drive"。也可以作为全局热备"Global Hot Spare Drive"。
选择在在"Operation"下一行出现的"Go"。

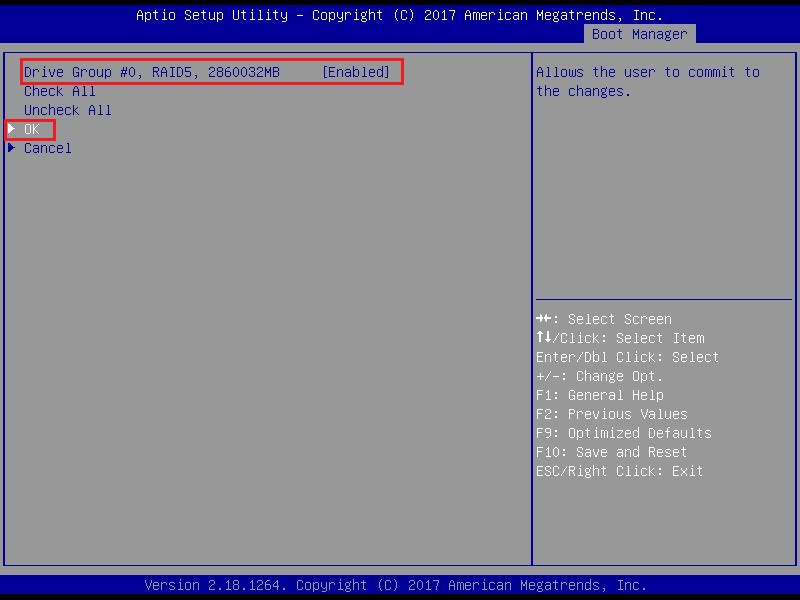

将要分配给的RAID组改为"Enabled"，然后选择"OK"。
注意：专用热备盘可以分配给多个RAID组。

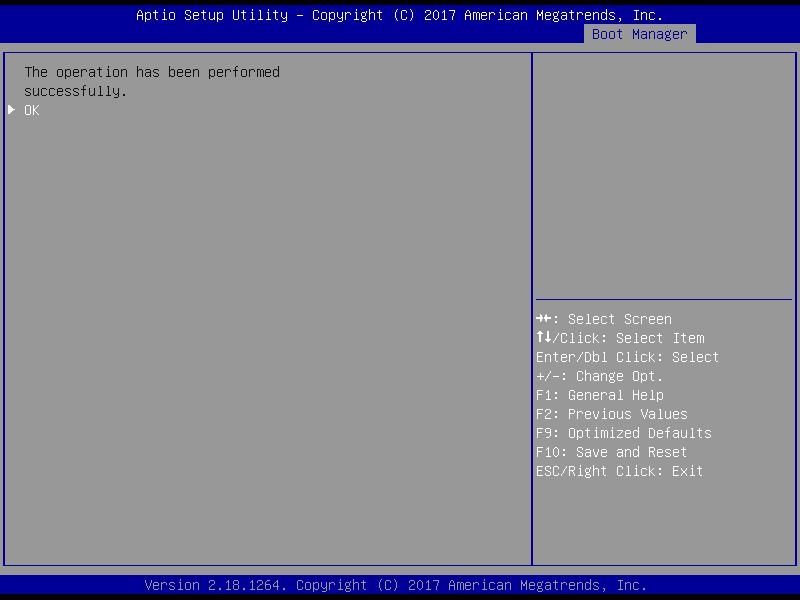

提示操作完成，选择"OK"。

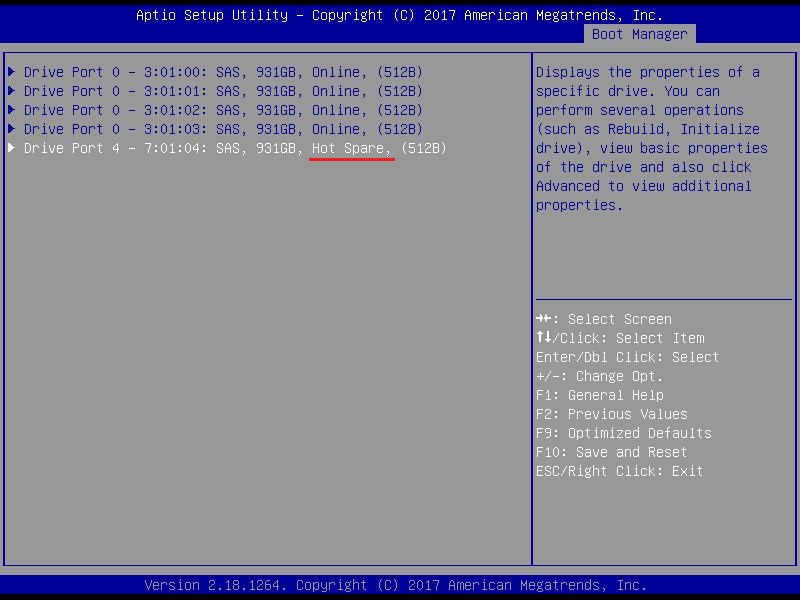

返回SAS RAID配置主界面，再进入"Drive Management"以刷新状态，可见该盘状态已变为"Hot Spare"（热备）状态。
到此SAS RAID配置完毕，可以重启服务器进入安装操作系统阶段。
注意：RAID设置独立于BIOS设置，无需再次F10保存BIOS设置。

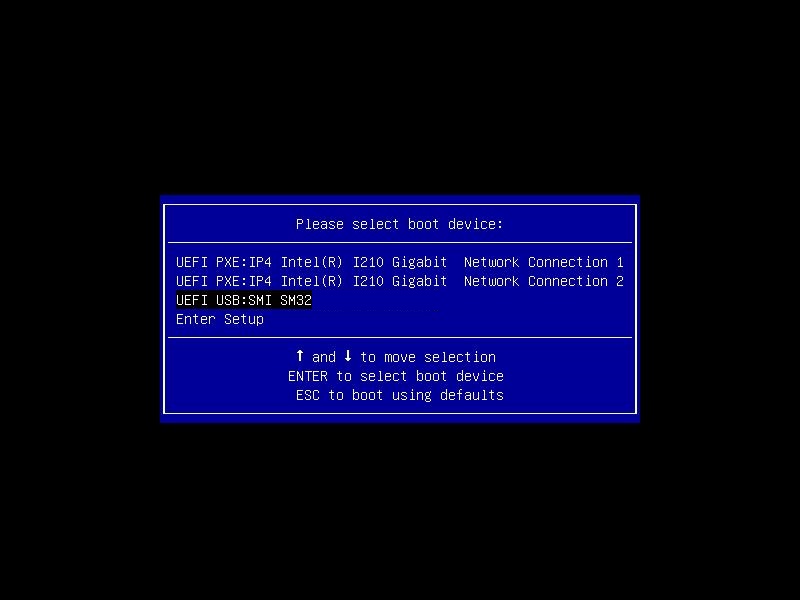

插入先前制作好的U盘，启动服务器，在出现ThinkServer logo时按F12键进入选择引导项界面。
选择U盘。
注意：现在服务器已设置为UEFI模式引导。如果插入的U盘或者DVD光盘不支持UEFI模式引导，则此处不会出现设备选择，或者会引导失败。
注意：如果使用DVD光盘引导，会提示"Press any key to continue..."，需要按任意键以从光盘引导启动。

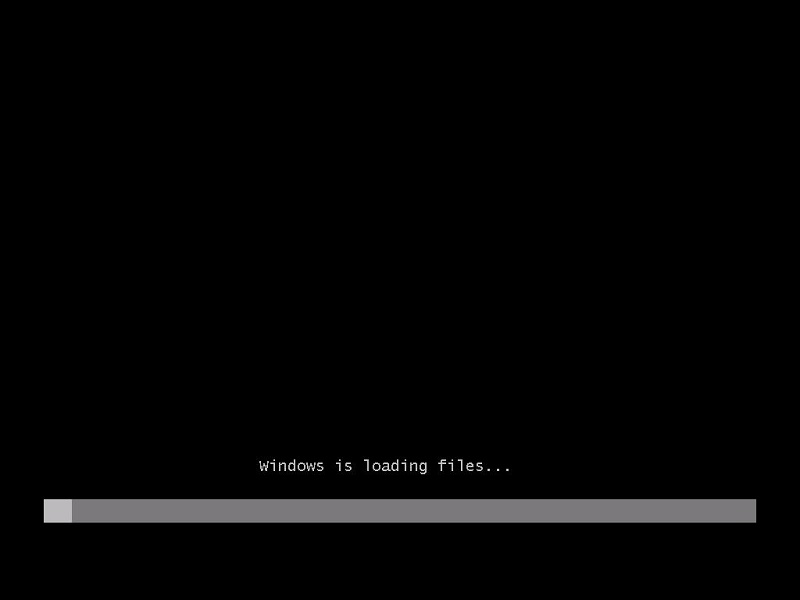

等待Windows安装程序引导和载入。

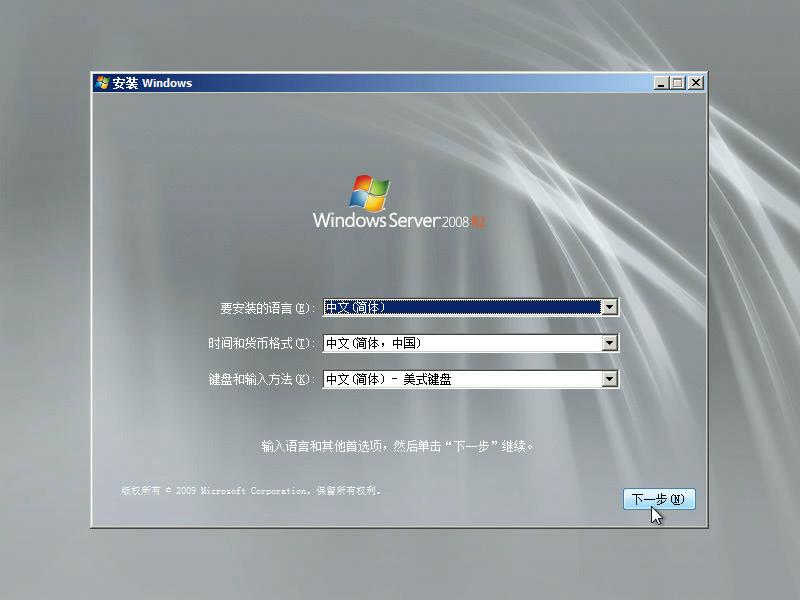

出现Windows安装程序图形界面，点击“下一步”继续。
注意：请勿混淆"Windows Server 2008 SP2"及"Windows Server 2008 R2"。

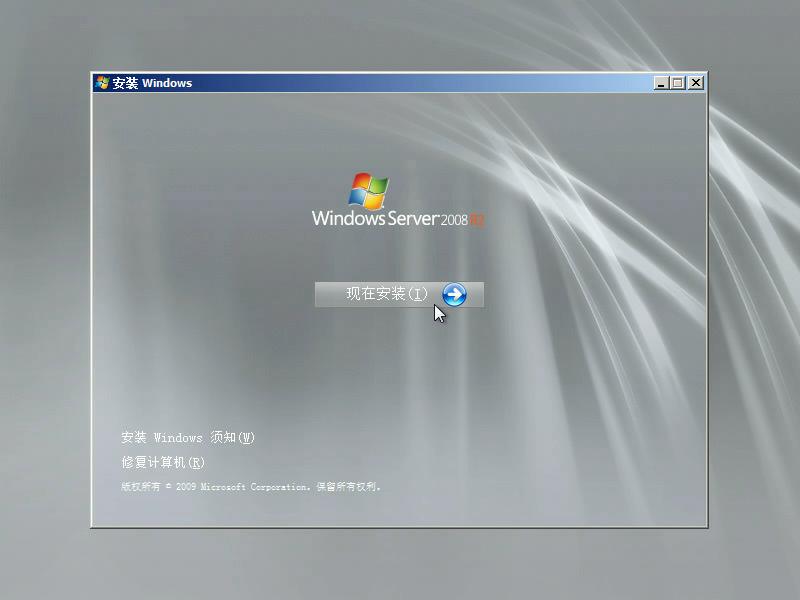

点击“现在安装”。
注意：如果在点击“现在安装”后即出现“缺少驱动”的提示，这是Windows安装程序无法读取安装盘所致。请尝试拔插到其他USB接口并重新启动安装程序，或者改换其他方式进行系统安装。

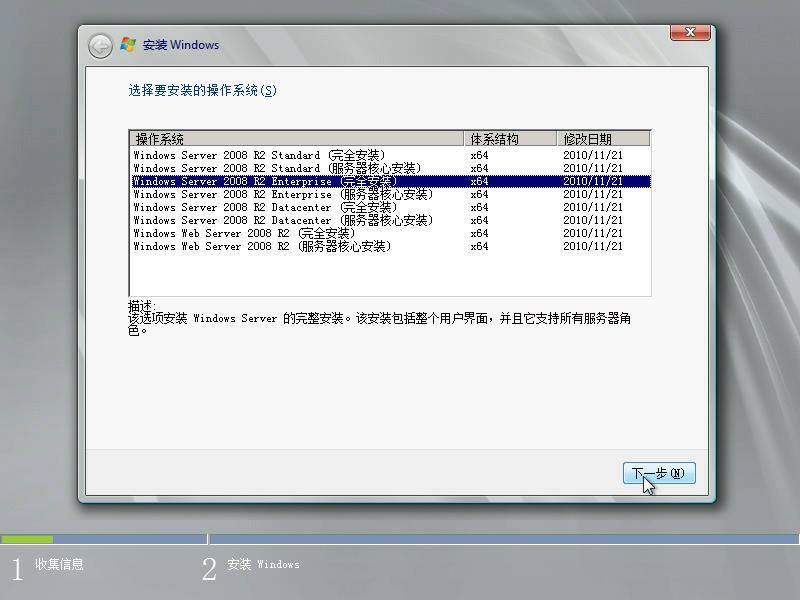

选择要安装的SKU，这里以安装“Windows Server 2008 R2 Enterprise/企业版（完全安装）”为例，点击“下一步”。
注：“服务器核心安装“不具备桌面和大部分图形界面环境，如果如果需要桌面和图形界面请选择“完全安装”。

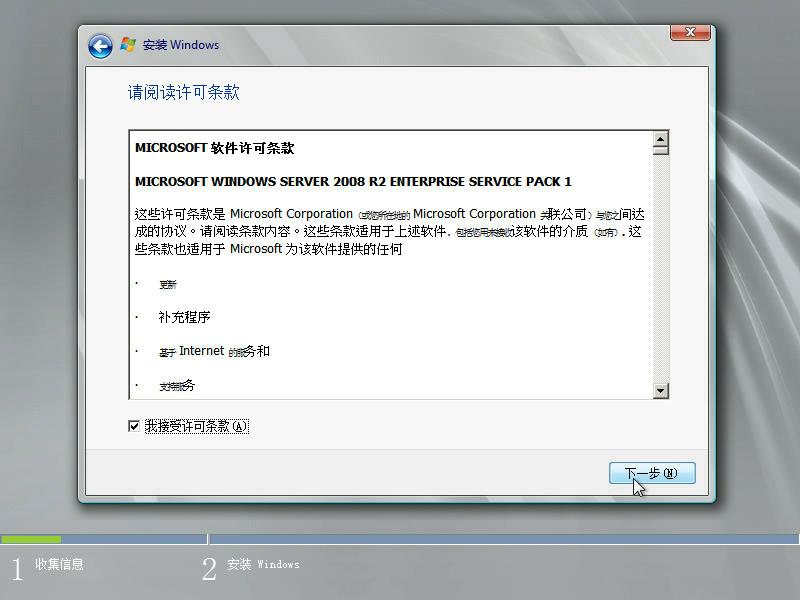

EULA许可协议，勾选“我接受许可条款”复选框，再点击“下一步”。

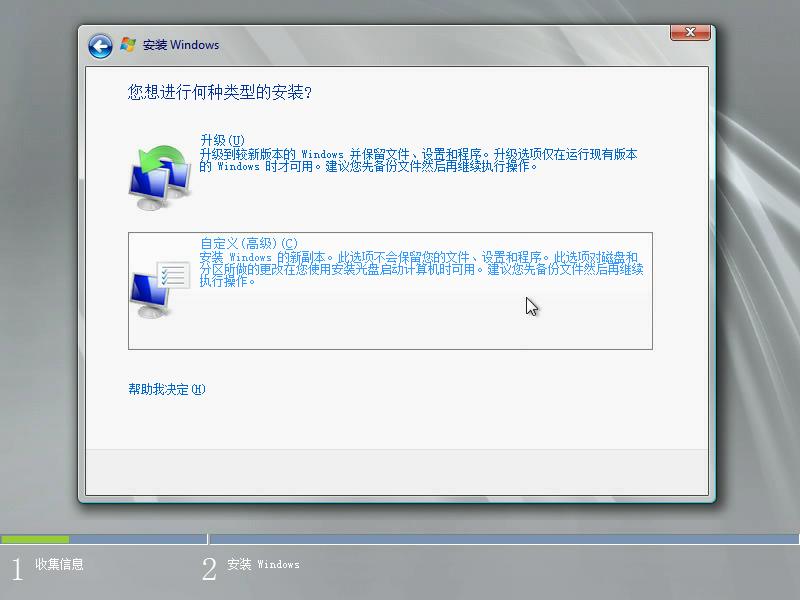

选择“自定义（高级）”全新安装系统。

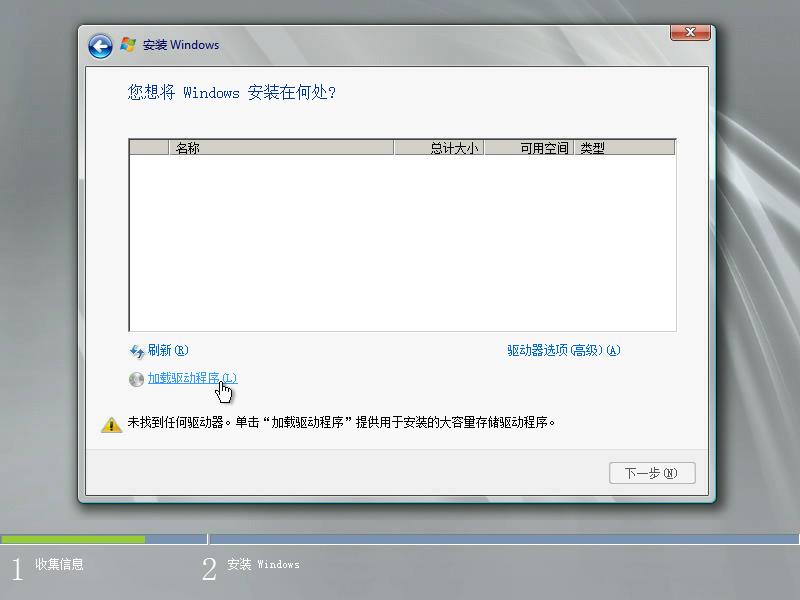

由于Windows Server 2008 R2并不内置RAID驱动，所以在“您想将Windows安装在何处？”页面中会找不到服务器的阵列及硬盘，此时需要手动加载阵列卡驱动，点击“加载驱动程序”。
注意：板载SATA AHCI配置不需要加载RAID驱动，可以直接识别到硬盘。

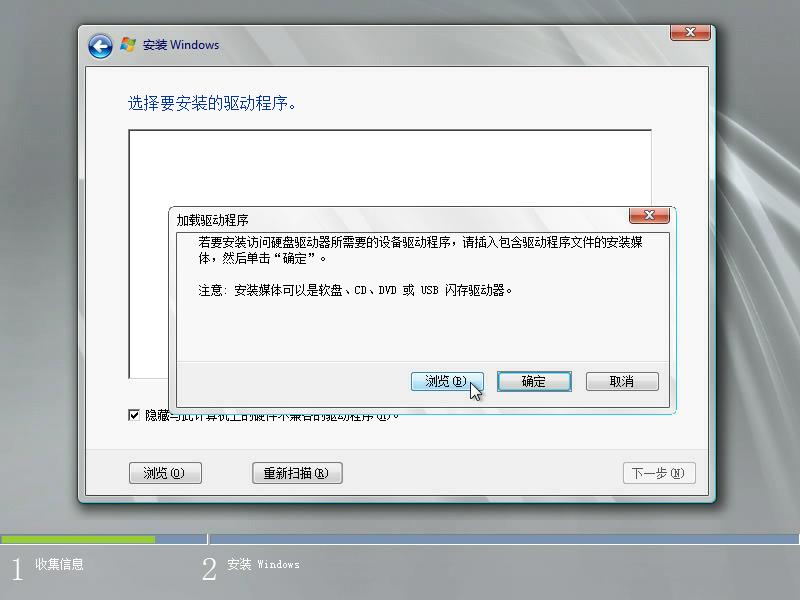

会出现加载驱动程序窗口，点击“浏览”。
在浏览框中选中U盘上的对应RAID驱动程序文件夹，并点击“确定”。
下面以加载SAS RAID驱动为例，与加载板载SATA RAID驱动操作步骤相同。

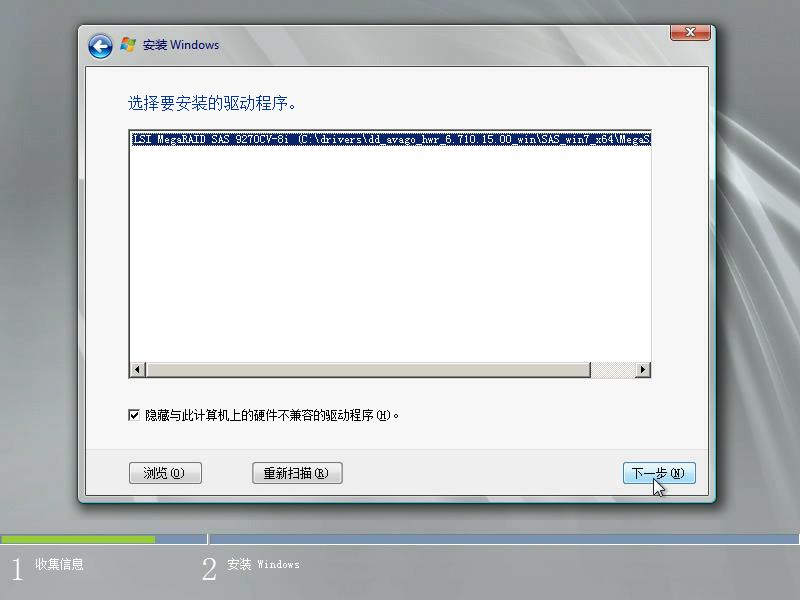

等待搜索驱动，然后选择驱动程序，再点击“下一步”。
注意：要安装的驱动程序名称应当与BIOS中Adapters and UEFI Drivers中所显示的RAID信息一致。

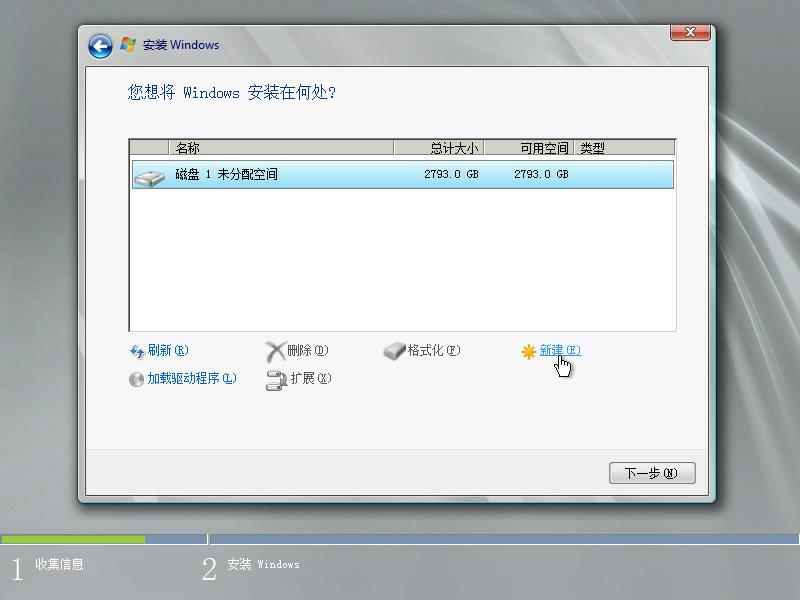

等待驱动加载后就会出现配置好的阵列“磁盘# 未分配空间”，如需手动分区，则点击“高级”再点击“新建”，输入分区大小并点击“应用”创建分区；如不需要手动分区，直接点击“下一步”即可。
注意：如果已正确加载驱动但仍未出现磁盘，则很可能是未配置阵列，请返回BIOS查看阵列状况。

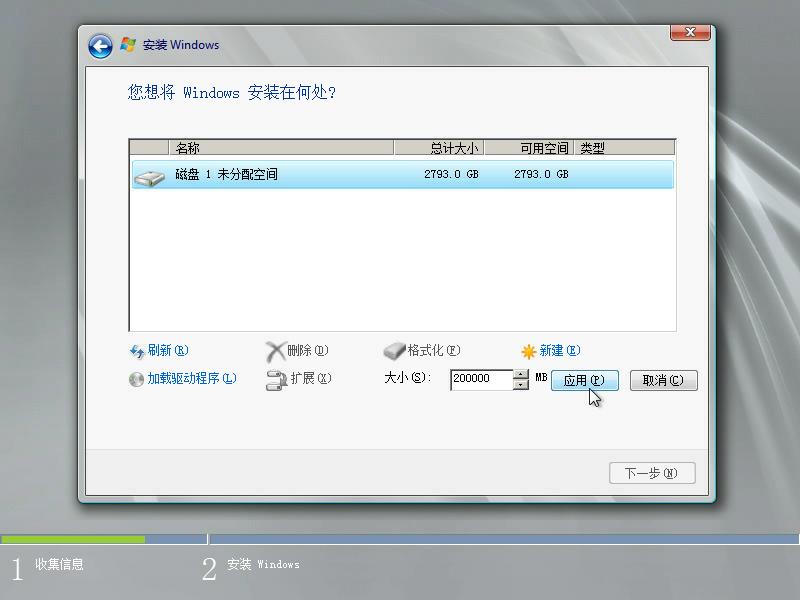

手动输入分区大小后，点击“应用”。

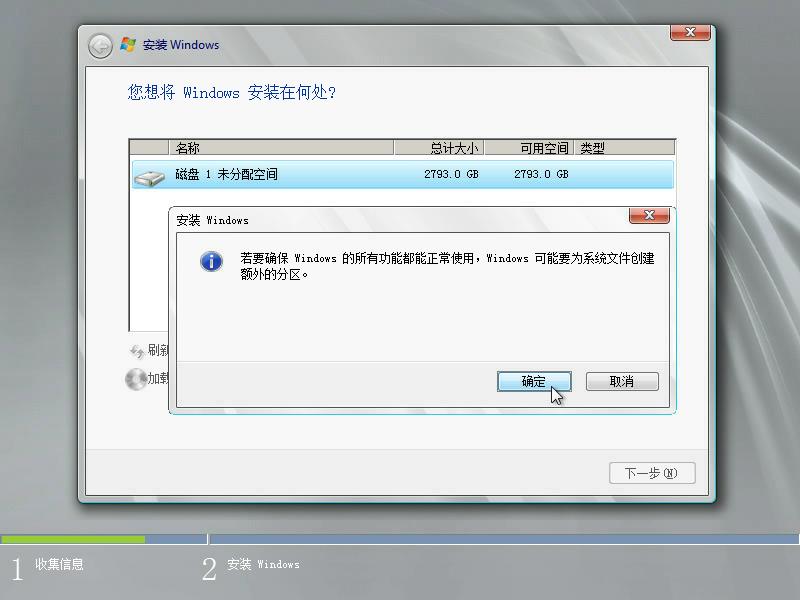

后会提示需要创建额外的系统分区，点击“确定”继续。
因为建立了额外的系统分区，所以实际新建分区的大小会稍小一些。如果还有“未分配空间”，可以继续新建分区。
分区完成后，分别选中每个“主分区”，点击“格式化”。
注意：使用UEFI引导方式安装Windows Server系统，会在新建“主分区”之前额外建立2 (3)个分区，请勿删除或者格式化这些分区。
注意：如果未在操作系统安装阶段进行分区操作，系统安装完毕后在磁盘管理中也可进行分区操作。
注意：如非全新安装，只是删除系统分区并重装系统，请删除“恢复分区”、“系统分区”、“MSR（保留）分区”及原操作系统所在“主分区”（通常是第一个“主分区”），然后再新建分区。

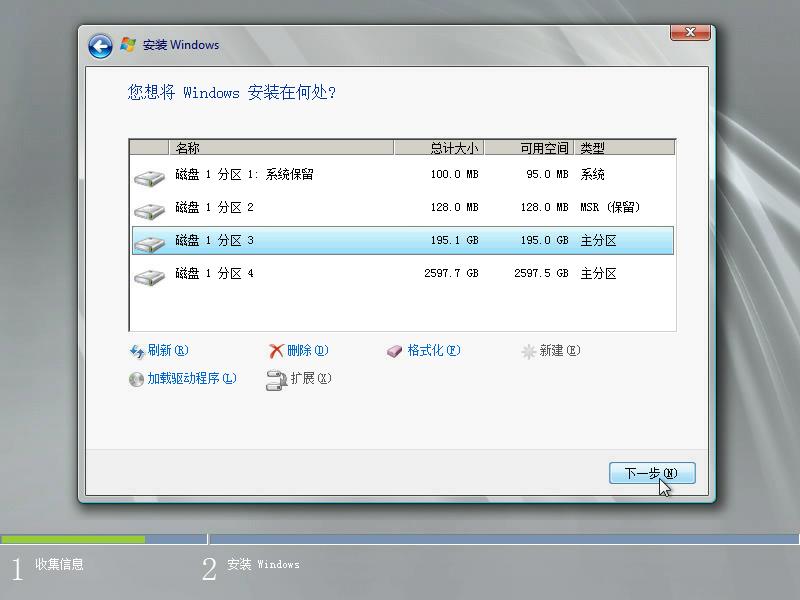

选择第一个“主分区”，然后点击“下一步”开始安装。
注：如果使用单独刻录的光盘加载驱动，在点击“下一步”之前必须将Windows安装光盘放回光驱，否则无法继续安装。
注：如果有错误提示：“无法安装到……须在BIOS中启用RAID控制器”，则表示U盘或者光盘引导模式有误，请返回“服务器BIOS设置”一节查看有关设置BIOS引导的说明。

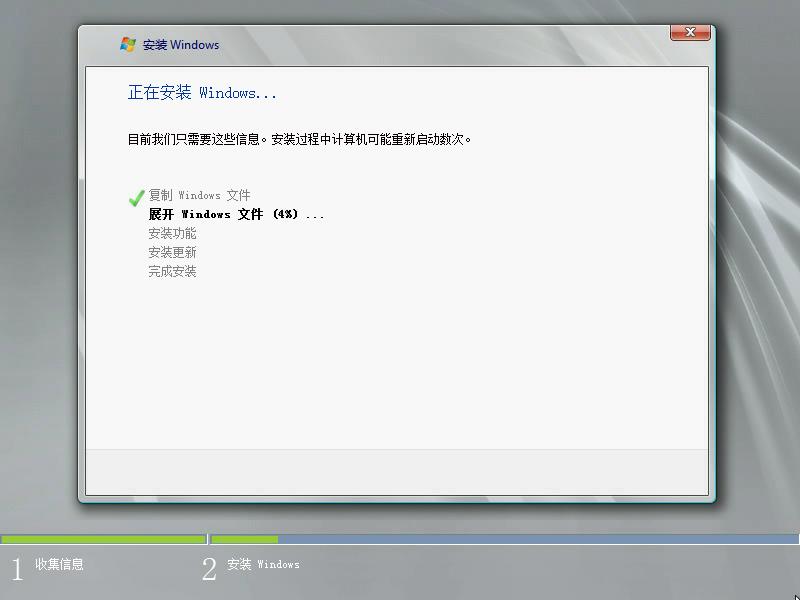

开始安装后即会复制系统文件。

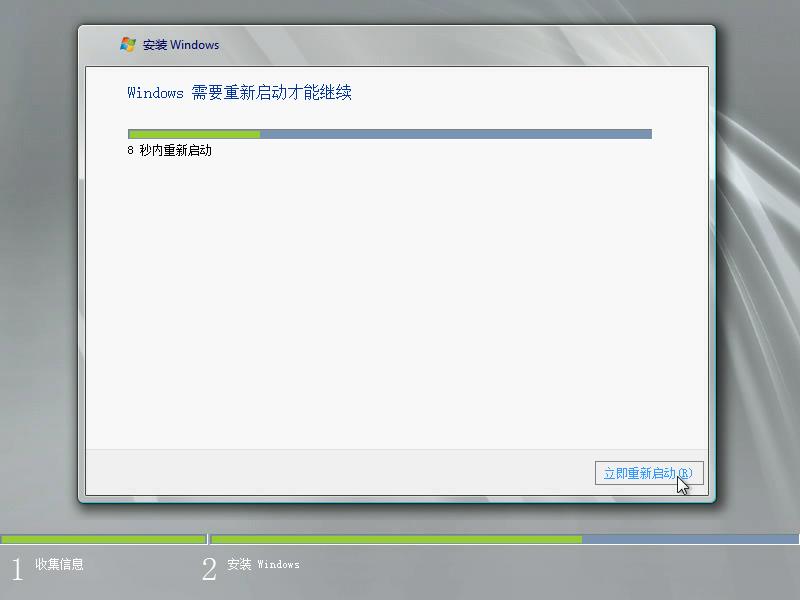

在“安装更新”阶段完成后，会有一次重启。

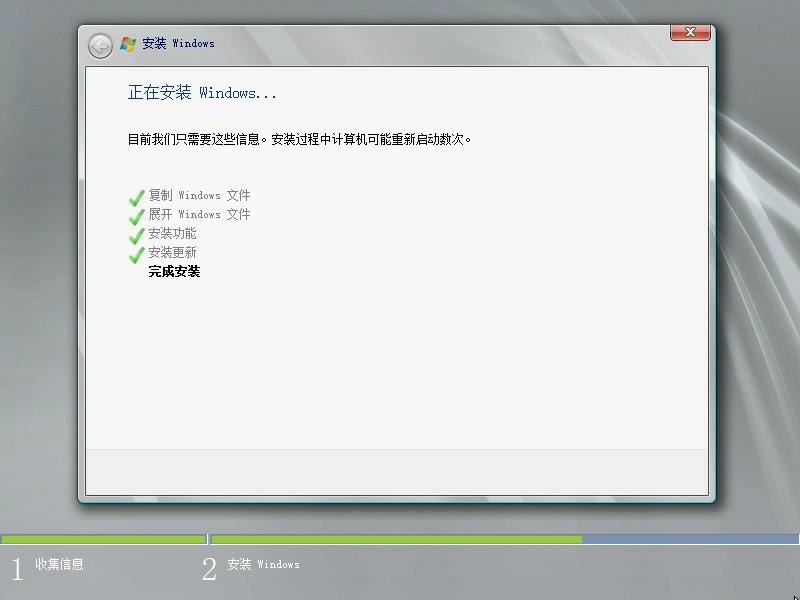

重启后，Windows安装程序继续“完成安装”阶段，该阶段完成后，还会自动重启一次。

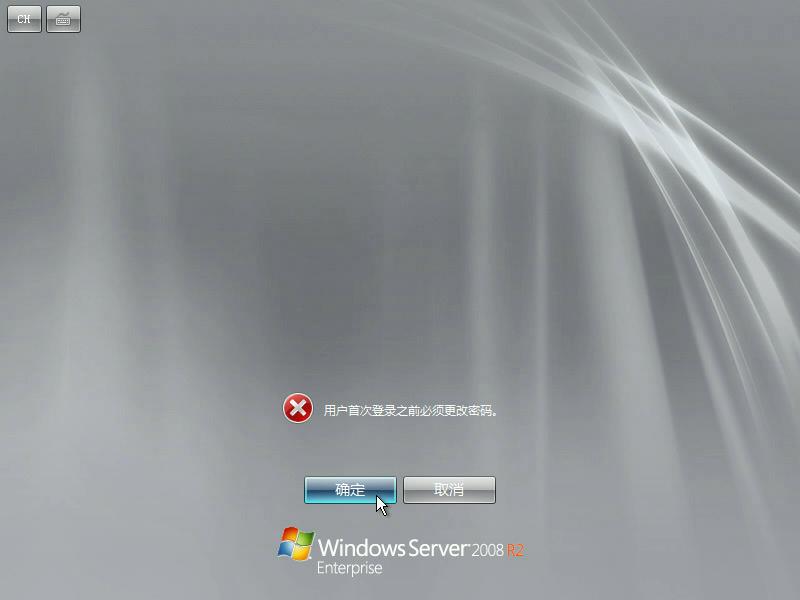

第二次重启后，会有显示“正在准备计算机”，再次进入图形界面后会提示您建立密码，点击“确定”。

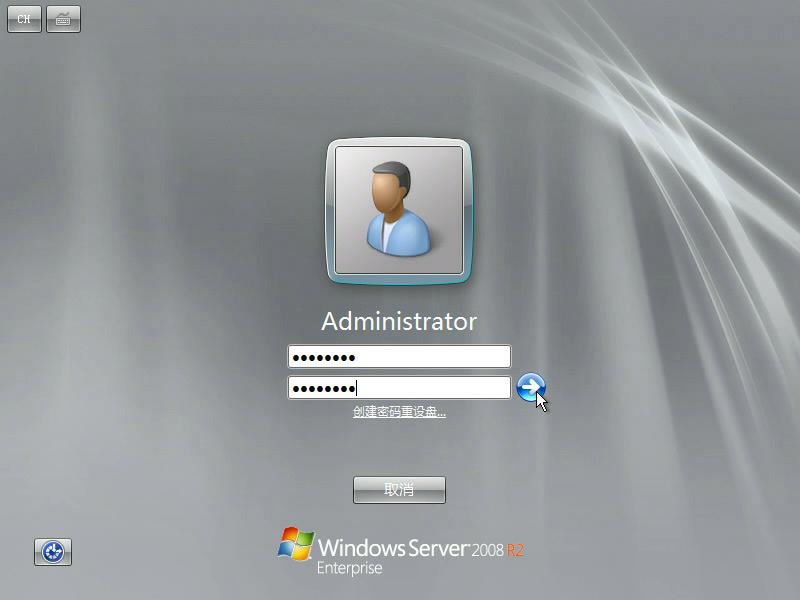

输入新密码，密码有一定复杂度要求，请一定牢记密码，如果忘记密码可能难以恢复；

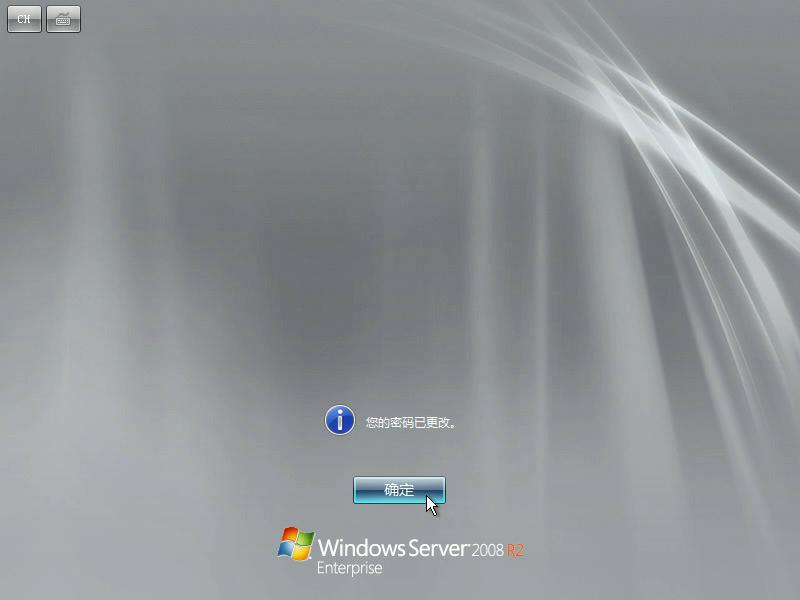

提示密码已更改，点击“确认”，然后即进入桌面，到此操作系统安装完成。
Windows Server 2008 R2系统安装芯片组驱动前需要启用.NET Framework 3.5.1功能。

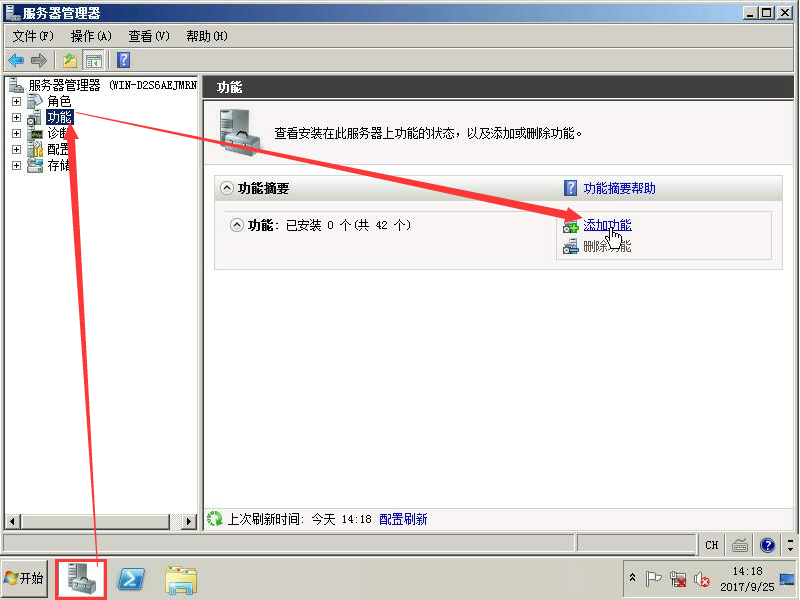

启动“服务器管理器”（任务栏第一个图标），左侧窗格点击“功能“，右侧窗格点击“添加功能”。
在“添加功能向导”中，勾选“.NET Framework 3.5.1功能”前的复选框。

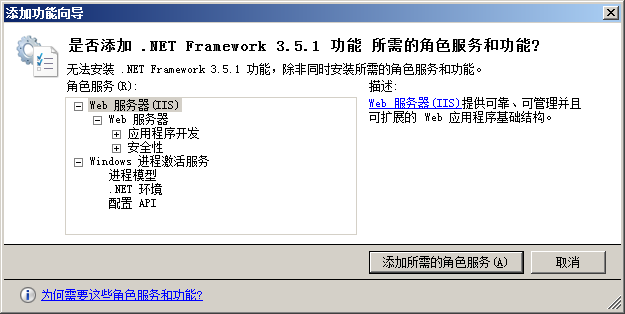

然后根据向导提示添加所需的依赖的服务和功能，继续下一步和安装。

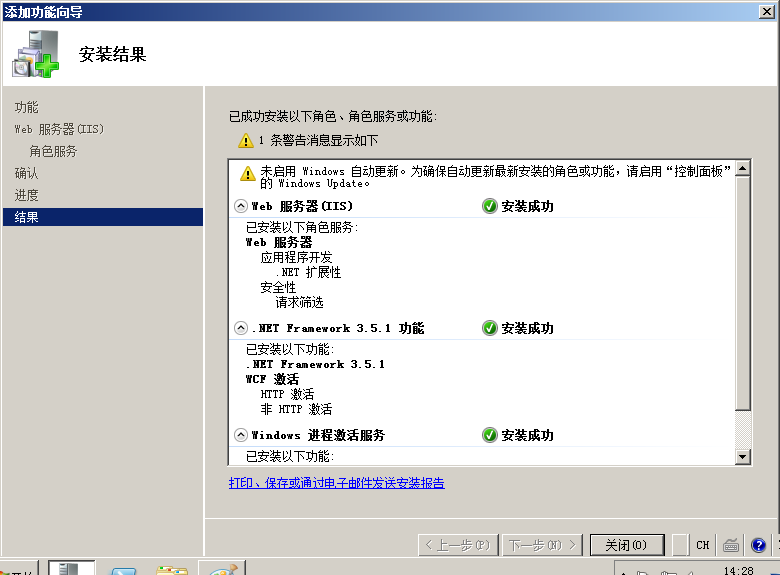

安装成功后，关闭向导。

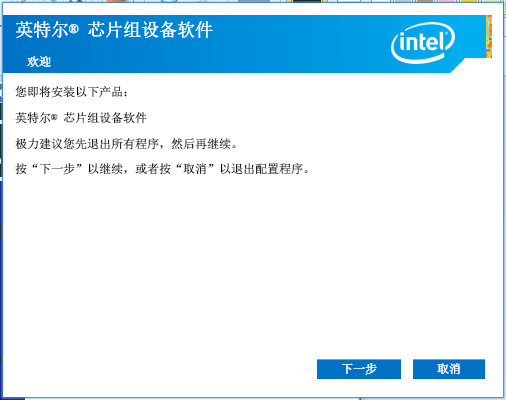

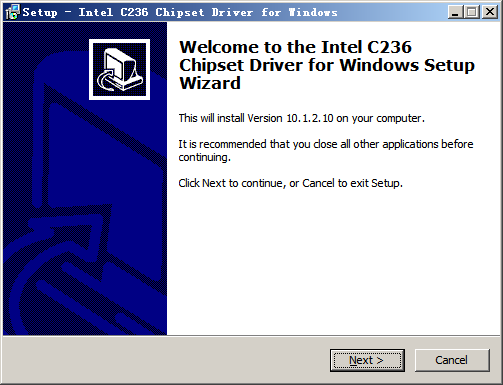

.NET Framework 3.5.1功能安装完毕后，运行芯片组驱动安装向导。
按照向导提示下一步操作。
向导完成后默认会自动运行芯片组驱动程序。
按照提示要求下一步安装。

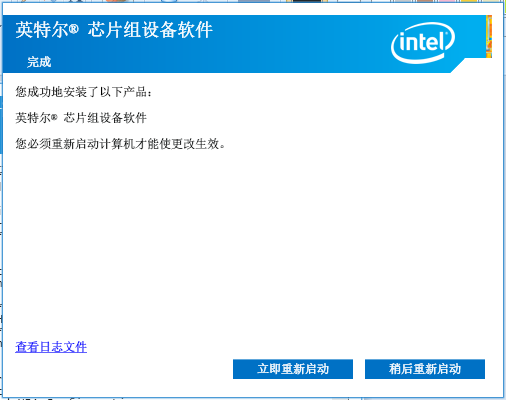

芯片组驱动安装完成会要求重启服务器，也可以等其他驱动程序安装完毕后一并重启。

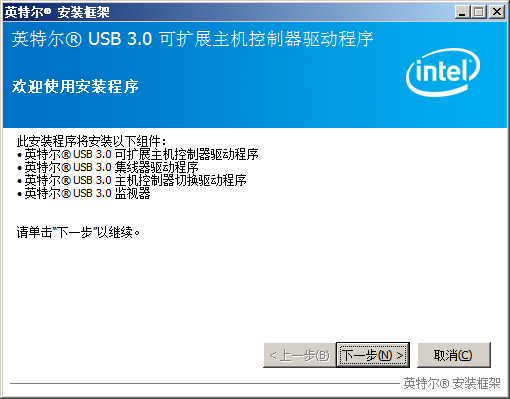

运行USB3.0驱动安装向导。

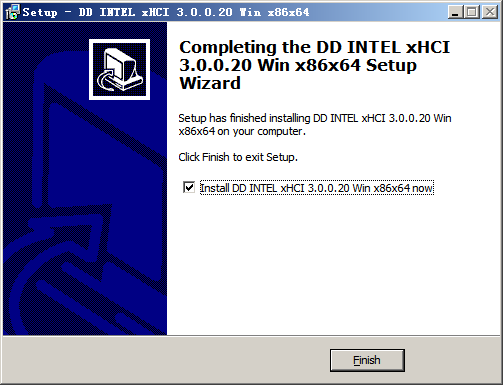

USB3.0驱动安装向导过程同主板芯片组驱动安装向导，最后会自动启动驱动程序。
按照提示下一步安装。

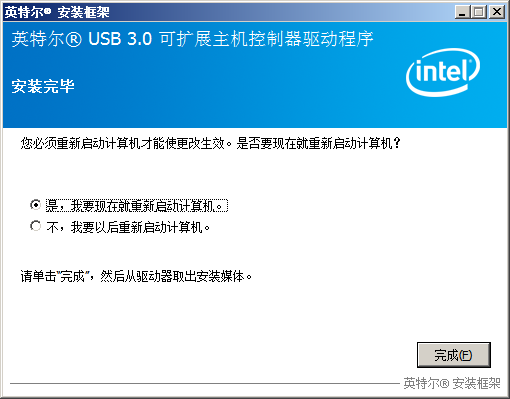

驱动安装完成会要求重启服务器，也可以等其他驱动程序安装完毕后一并重启。
解压缩网卡驱动包。可以直接右键点击网卡驱动包，选择“全部提取”。

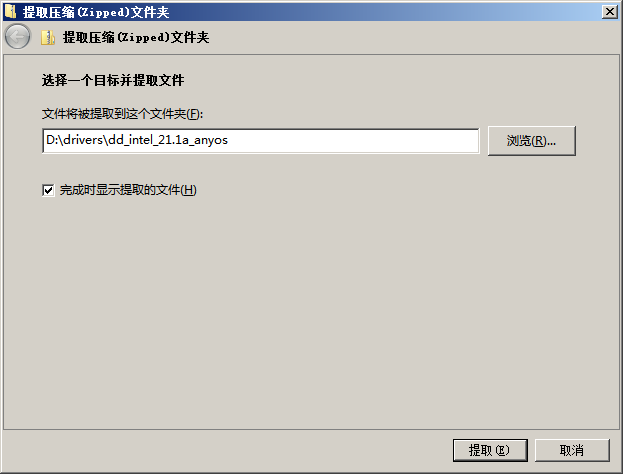

指定解压缩目标文件夹，然后点击“提取”。

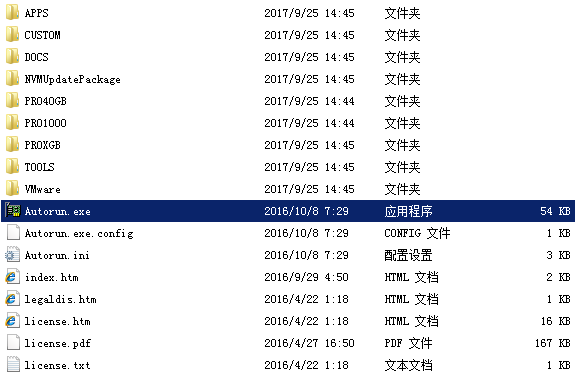

解压缩完成后会自动打开目标文件夹，运行"Autorun.exe"。

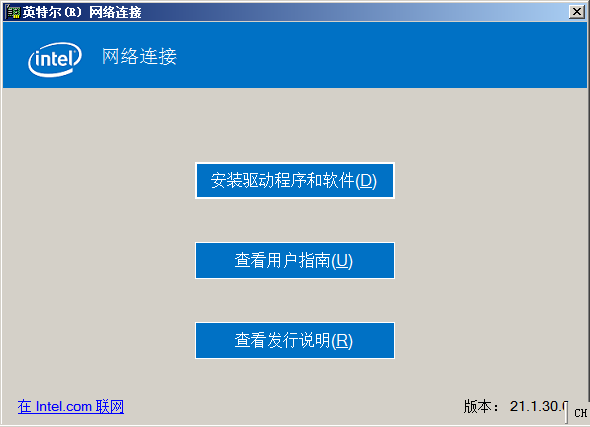

点击“安装驱动程序和软件”。
注意：安装网卡驱动时会要求关闭“服务器管理器”窗口。

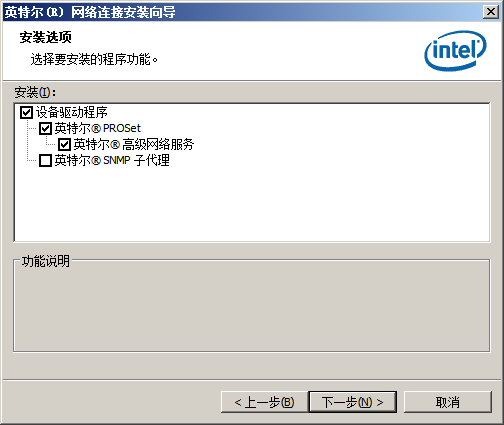

按照安装向导操作，保持默认选项即可。

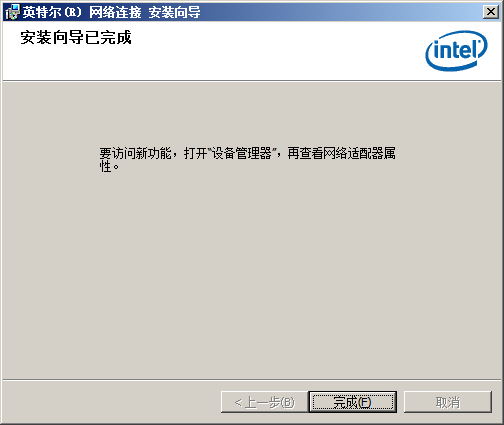

网卡驱动安装完成会提示高级功能在设备管理器进行配置，点击“完成”。
运行集成显卡驱动安装向导。
指定驱动解压位置（与RAID驱动类似）。

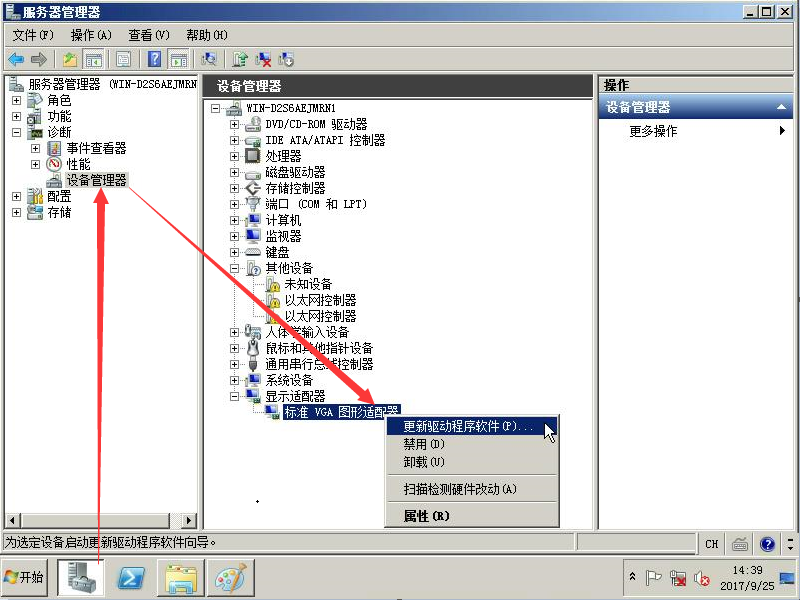

解压向导完成后，启动“设备管理器”，展开“显示适配器”，右键点击“标准VGA图形适配器”，选择“更新驱动程序软件”。
点击“浏览计算机以查找驱动程序软件”。

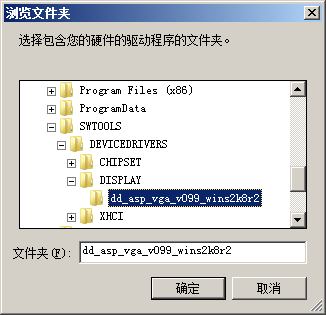

浏览解压出的显卡驱动程序位置。

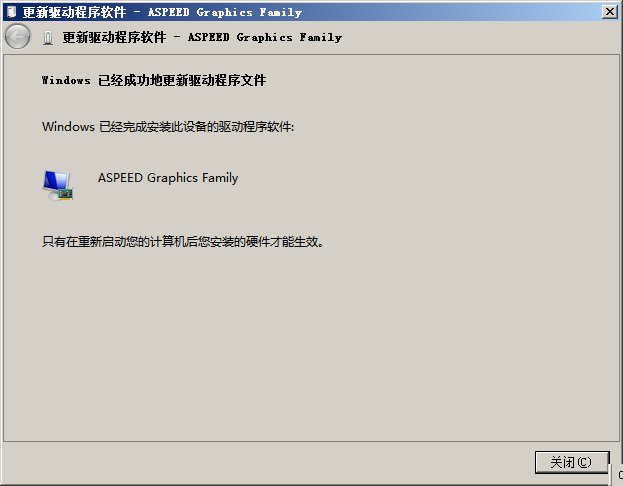

安装完毕后会提示驱动更新成功。

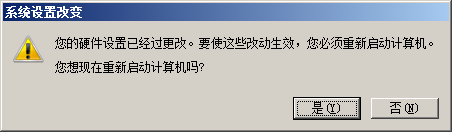

关闭窗口后会提示重启服务器，也可以等其他驱动程序安装完毕后一并重启。
如果设备管理器中有一个硬件ID为"ACPIIC0101"的未知设备，是服务器选配了TCM安全芯片，需要安装TCM驱动。

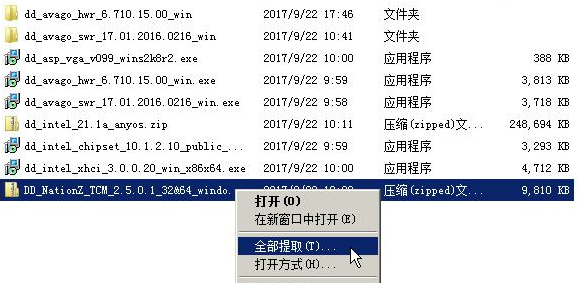

解压缩TCM驱动包。可以直接右键点击TCM驱动包，选择“全部提取”。

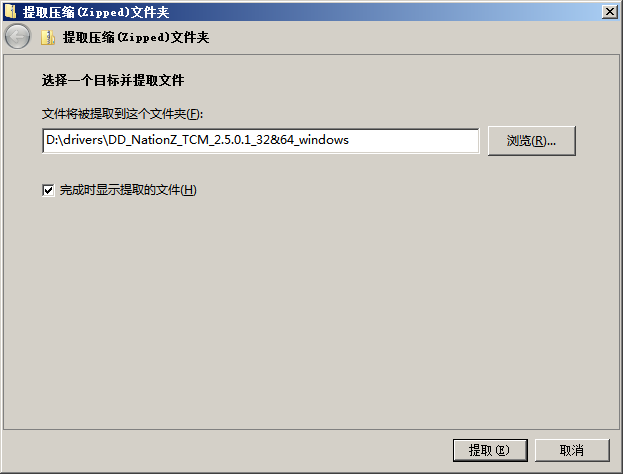

指定解压缩目标文件夹，然后点击“提取”。
解压缩完成后会自动打开目标文件夹，运行"setup.exe"。

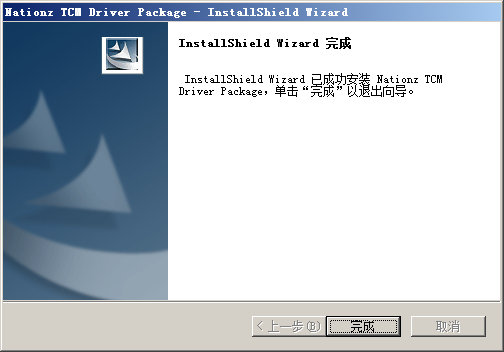

按照向导提示完成安装。
驱动安装完成后TCM设备即被正确识别。
所有驱动都安装完毕后，重启操作系统。操作系统安装部署完毕。
备注:
以下附件包括：
"rufus-2.17.zip" USB启动盘制作工具；
"SATA_RAID.zip" 板载SATA RAID驱动；
"SAS_RAID.zip" SAS RAID驱动；
"Intel_Chipset.zip" 主板芯片组驱动；
"Intel_USB3.0.zip" USB3.0驱动；
"OB_VGA.zip" 板载显卡驱动；
板载SATA RAID及SAS RAID配置手册。
网卡驱动和TCM驱动较大，无法在附件提供。请通过联想知识库和联想服务器支持官网下载。
