Lenovo ThinkSystem SR850服务器 产品指南

联想ThinkSystem SR850是一款4插槽服务器，采用流线型2U机架设计，针对价格和性能进行了优化，具有一流的灵活性和可扩展性。SR850的型号由最多四个英特尔至强处理器可扩展系列处理器提供支持，每个处理器最多包含28个内核，可实现高效的4插槽解决方案。ThinkSystem SR850的灵活设计可为处理器和内存提供快速升级，其庞大，灵活的存储容量有助于跟上数据增长的步伐。

建议用途：一般业务整合，数据分析，虚拟化，数据库，密集计算和科学应用

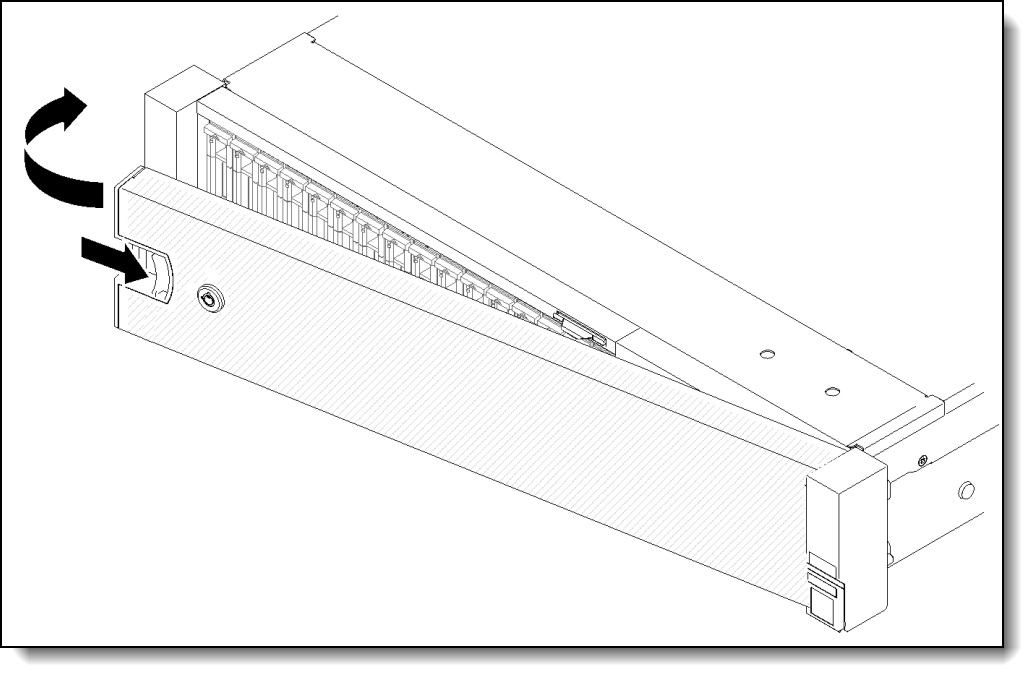

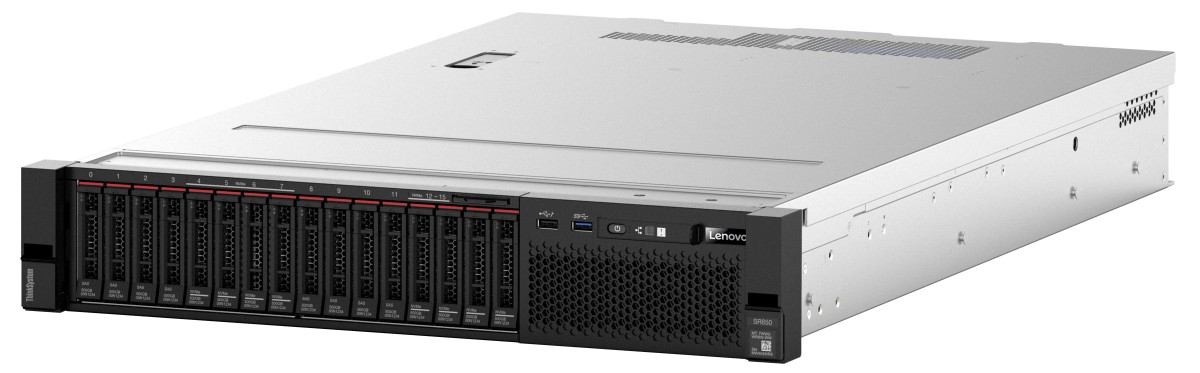

图1. Lenovo ThinkSystem SR850

Lenovo ThinkSystem SR850采用密集的2U设计，提供高级功能。其中包括支持最多四个插槽和48个DIMM，混合和匹配内部存储，以及嵌入式Lenovo XClarity Controller的企业级系统管理。

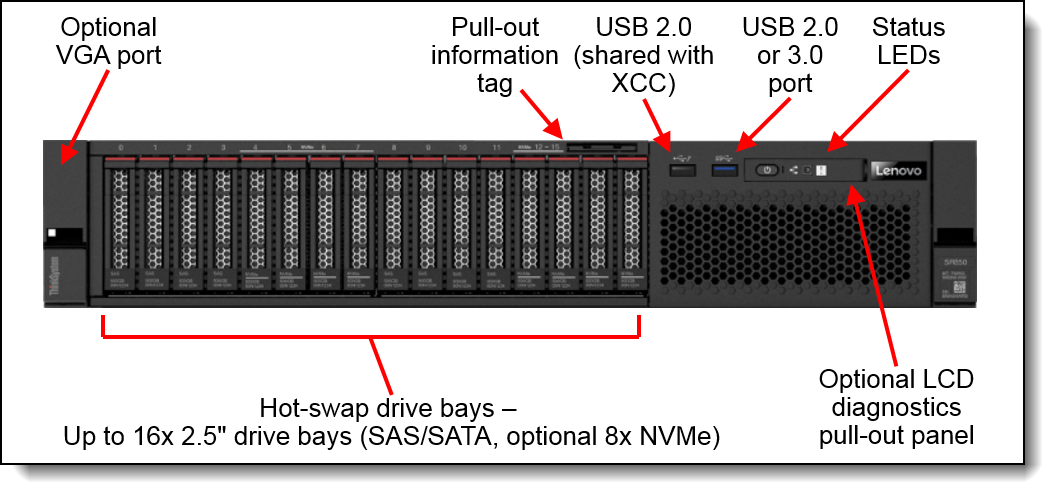

SR850可容纳16个2.5英寸驱动器托架，其中最多8个可配置为AnyBay驱动器 - 支持SAS，SATA或NVMe驱动器。NVMe驱动器是高速，低延迟存储，是存储分层的理想选择。该服务器还提供简单的扩展，最多9个PCIe插槽（其中两个是x16）和最多2个（镜像）M.2驱动器，用于快速操作系统启动，比USB密钥或SD卡更快。

灵活的ThinkSystem SR850服务器可以扩展到两到四个Intel Xeon Gold或Platinum处理器，性能明显快于上一代产品。它针对一般业务应用程序和服务器整合等标准工作负载而构建，还可以适应数据库和虚拟化等高增长领域。ThinkSystem SR850的灵活设计允许快速升级处理器和内存，其庞大，灵活的存储容量有助于跟上数据增长的步伐。

SR850能够支持多达48个DIMM，4个插槽，混合搭配内部存储，最多16个驱动器，以及专用插槽，用于千兆或10 GbE网络，SR850在密集的2U机架中提供无与伦比的功能和功能 - 安装设计。

可扩展性和性能

SR850提供众多功能，可提高性能，改善可扩展性并降低成本：

• 支持英特尔至强处理器可扩展系列中的金级和铂级处理器。支持的处理器具有多达28个内核，核心速度高达3.6GHz，L3高速缓存大小高达38.5 MB，TDP额定值高达205W。

• SR850的处理器夹层托盘设计使您可以从两个处理器和24个DIMM插槽开始，并在需要时升级到四个处理器和48个DIMM插槽，从而有助于降低初始成本和管理增长。

• 最多四个处理器，112个内核和226个线程可最大程度地同时执行多线程应用程序。

• 采用英特尔睿频加速技术2.0的智能和自适应系统性能允许处理器内核在峰值工作负载期间以最高速度运行，暂时超越处理器TDP。

• 英特尔超线程技术通过在每个处理器内核中同时实现多线程，每个内核最多两个线程，提高了多线程应用程序的性能。

• 英特尔虚拟化技术集成了硬件级虚拟化挂钩，允许操作系统供应商更好地将硬件用于虚拟化工作负载。

• 支持最多48个运行在2666 MHz的TruDDR4内存DIMM意味着您拥有最快的可用内存子系统和使用48x 64 GB LRDIMM（所有处理器）的高达3.0 TB的内存容量或使用48 x 128 GB 3DS RDIMM的6.0 TB（需要M-后缀处理器）。

• 使用固态驱动器（SSD）代替传统旋转驱动器（HDD）或与传统旋转驱动器（HDD）一起使用可以提高I / O性能。与典型的HDD相比，SSD每秒可支持多达100倍的I / O操作（IOPS）。

• 高达16x 2.5英寸驱动器 - SAS或SATA HDD，SAS或SATA SSD以及新的NVMe PCIe SSD - 提供灵活且可扩展的一体化平台，以满足您不断增长的需求。

• 在吞吐量，带宽和延迟方面，支持2.5英寸外形的多达8个NVMe PCIe SSD，可最大限度地提高驱动器I / O性能。

• Broadcom的新型高速RAID控制器为驱动器背板提供12 Gb SAS连接。提供各种RAID适配器，缓存高达4 GB，并在单个控制器上支持16个驱动器。

• 支持新的联想专利设计M.2适配器，方便操作系统启动功能。可用的M.2适配器支持RAID 1配置中的一个M.2驱动器或两个M.2驱动器，以实现引导驱动器的性能和可靠性。

• 该服务器具有专用的灵活LAN-on-motherboard（LOM）插槽，支持各种10 GbE或千兆以太网适配器，不占用标准PCIe插槽之一。

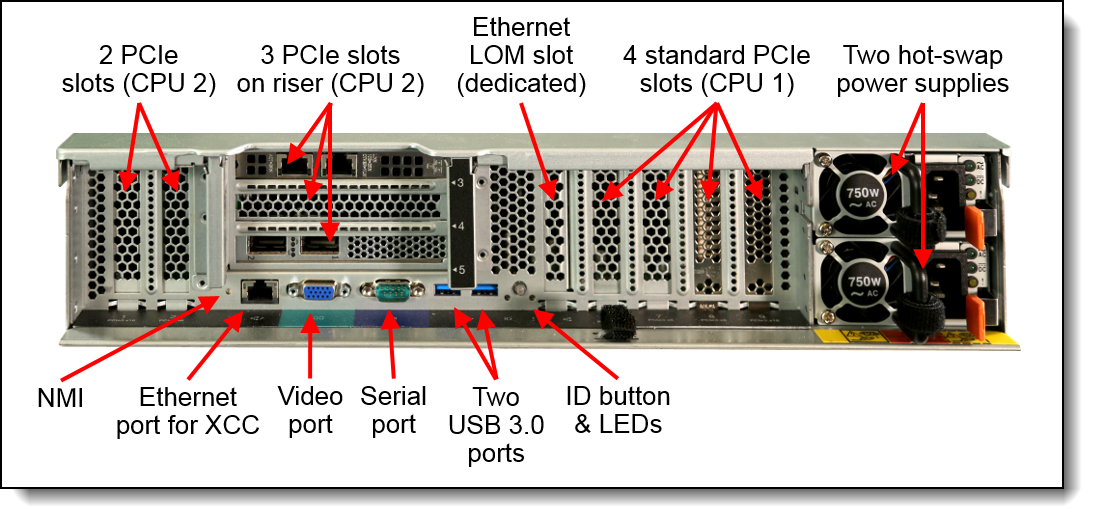

• 总共最多11个PCIe插槽：9个通用PCIe 3.0插槽以及专用于LOM适配器和M.2适配器的插槽。

• 该服务器提供PCI Express 3.0 I / O扩展功能，与上一代PCI Express 2.0（使用8b / 10b每链路5 GTps）相比，理论上最大带宽提高了近100％（每个链路使用128b / 130b编码8 GTps）编码）。

可用性和可维护性

SR850提供了许多功能，可简化可维护性并延长系统正常运行时间：

• 服务器提供单设备数据校正（SDDC，也称为Chipkill），自适应双设备数据校正（ADDDC，也称为冗余位控制或RBS），内存镜像和内存等级备用，以便在非事件发生时实现冗余 - 可纠正的内存故障。

• 该服务器提供热插拔驱动器，支持RAID冗余以实现数据保护并延长系统正常运行时间。

• Dual M.2 Boot Adapter支持RAID-1，可将两个已安装的M.2驱动器配置为冗余对。

• 该服务器最多具有两个热插拔冗余电源和六个热插拔冗余风扇，可为关键业务应用程序提供可用性。

• 独立于电源的光通路诊断使用LED将技术人员引导至故障（或故障）组件，从而简化维修，加快问题解决速度，并有助于提高系统可用性。

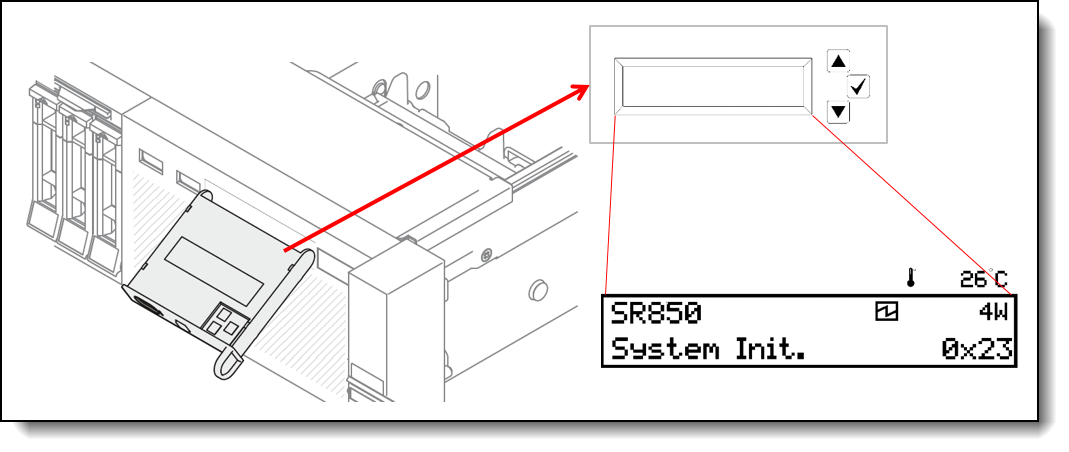

• 可选的LCD系统信息显示面板通过显示服务调用所需的所有错误消息和VPD数据提供更详细的诊断，从而有助于解决问题和延长系统正常运行时间。

• 主动平台警报（包括PFA和SMART警报）：处理器，稳压器，内存，内部存储（SAS / SATA HDD和SSD，NVMe SSD，M.2存储，闪存存储适配器），风扇，电源，RAID控制器，服务器环境温度和子组件温度。警报可以通过XClarity Controller显示给管理员，如Lenovo XClarity Administrator，VMware vCenter和Microsoft System Center。这些主动警报使您可以在可能的故障之前采取适当的措施，从而增加服务器的正常运行时间和应用程序可用性

• 固态硬盘（SSD）比传统机械硬盘提供更高的可靠性，可延长正常运行时间。

• 内置的XClarity Controller可持续监控系统参数，触发警报，并在发生故障时执行恢复操作，以最大限度地减少停机时间。

• 使用Lenovo XClarity Provisioning Manager在UEFI中进行内置诊断，可加快故障排除任务，从而缩短服务时间。

• Lenovo XClarity Provisioning Manager收集服务数据并将其保存到USB密钥驱动器或远程CIFS共享文件夹，以便进行故障排除并缩短服务时间。

• 在瞬间断电的情况下自动重启（基于XClarity Controller服务处理器中的电源策略设置）

• 支持在支持的智能手机上运行并通过支持服务的USB端口连接到服务器的XClarity Administrator Mobile应用程序，可启用其他本地系统管理功能。

• 三年或一年的客户可更换部件和现场有限保修，下一工作日9 x 5。可选服务升级。

可管理性和安全性

强大的系统管理功能简化了SR850的本地和远程管理：

• Lenovo XClarity Controller（XCC）监控服务器可用性并执行远程管理。XCC Advanced是标准配置，支持远程KVM。可选的XCC Enterprise可以安装远程媒体文件（ISO和IMG图像文件），启动捕获和功率限额。

• Lenovo XClarity Administrator提供全面的硬件管理工具，通过高级服务器管理功能帮助您延长正常运行时间，降低成本并提高工作效率。

• 新的基于UEFI的Lenovo XClarity Provisioning Manager可在启动期间从F1访问，提供系统清单信息，图形UEFI设置，平台更新功能，RAID设置向导，操作系统安装功能和诊断功能。

• 支持联想XClarity Energy Manager，可从服务器捕获实时电源和温度数据，并提供自动控制以降低能源成本。

• 集成的可信平台模块（TPM）2.0支持支持高级加密方法，如数字签名和远程证明。

• 支持安全启动，以确保只能使用经过数字签名的操作系统。支持HDD和SSD，以及M.2适配器中的M.2驱动器。

• 行业标准的高级加密标准（AES）NI支持更快，更强的加密。

• 英特尔执行禁用位功能可以在与受支持的操作系统结合使用时阻止某些类型的恶意缓冲区溢出攻击。

• 英特尔可信执行技术通过基于硬件的抵御恶意软件攻击的方式提供增强的安全性，允许应用程序在其自己的隔离空间中运行，防止系统上运行的所有其他软件。

能源效率

SR850提供以下节能功能，以节省能源，降低运营成本并提高能源可用性：

• 节能平面组件有助于降低运营成本。

• 高效电源，具有80 PLUS白金认证

• 英特尔智能电源功能可根据需要打开和关闭各个处理器元件，以降低功耗。

• 与1.35 V和1.5 V DDR3 DIMM相比，低压1.2 V DDR4内存可节省能源。

• 与传统的2.5英寸硬盘驱动器相比，固态硬盘（SSD）的功耗降低了80％。

• 该服务器使用六角形通风孔，可以比圆孔更密集地分组，从而提供更有效的气流通过系统，从而保持系统冷却。

• 可选的Lenovo XClarity Energy Manager提供先进的数据中心电源通知，分析和基于策略的管理，有助于实现更低的热量输出和更低的冷却需求。

下表列出了标准规格。

SR850服务器附带以下项目：

• ThinkSystem Toolless滑轨

• 文档传单

• 电源线（型号和区域相关）

下表列出了按区域分组的可用模型。

• 澳大利亚和新西兰的型号

• 东南亚国家的模型（东盟）

• EMEA国家的模型

• 适用于香港，台湾，韩国（HTK）的型号

• 印度的模特

• 日本的型号

• 拉丁美洲国家的模型（巴西除外）

• 美国和加拿大的型号

澳大利亚和新西兰的型号

所有型号都具有以下共同特征：

• 没有附带的驱动器（开放式驱动器托架）

• XCC Advanced，可以升级到XCC Enterprise

• 不包括电源线; 确保在订单中添加所需的电源线

• 滑轨套件（电缆管理臂可用，但不包括在内）

†处理器详细信息：数量，型号，核心数，TDP，核心频率

†处理器详细信息：数量，型号，核心数，TDP，核心频率

SR850支持英特尔至强处理器可扩展系列中的金级和铂级处理器。

服务器最多支持四个处理器：

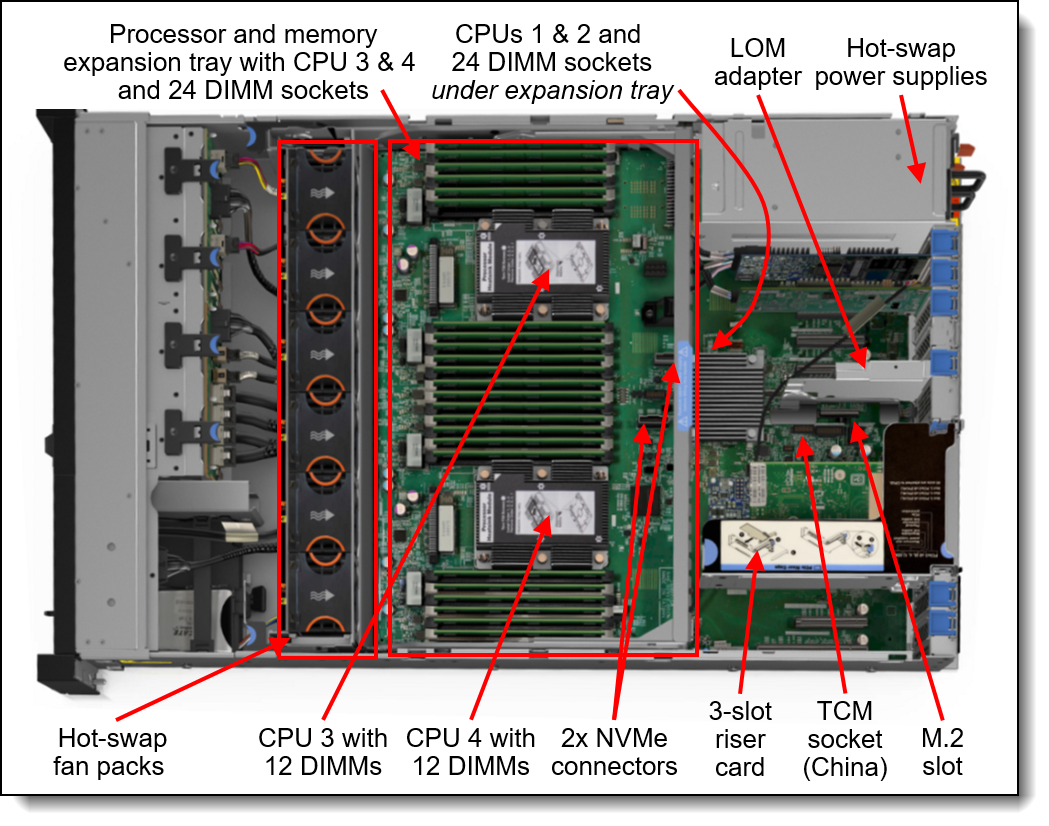

• 处理器1和2安装在系统板上的插槽中。

• 处理器3和4安装在处理器和内存扩展托盘上。

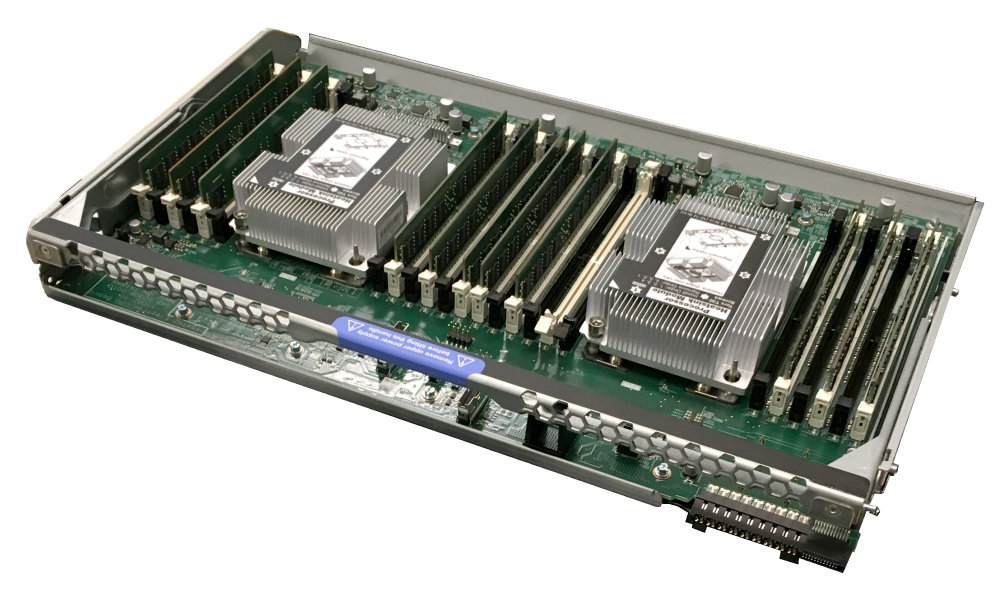

SR850处理器和内存扩展托盘具有正在申请专利的滑动和滚动提升机制，只需单手操作即可从服务器插入或移除。它采用无需工具设计，具有出色的可用性，可维护性和可靠性。

图5. SR850处理器和内存扩展托盘

处理器和内存扩展托盘的订购信息如下表所示。

支持以下处理器数量：

• 两个处理器，安装在插槽1和2中，没有处理器和内存扩展托盘

• 四个处理器，安装在所有四个插槽中

• 通过特殊出价支持一个处理器或三个处理器的配置

SR850支持下表中列出的Intel Xeon处理器可扩展系列选项。

所有支持的处理器都具有以下特征：

• 14纳米工艺技术

• 六个DDR4内存通道

• 48个PCIe 3.0 I / O通道

• 1 MB二级缓存

• 每个核心1.375 MB三级缓存（除非更大，如下表中的**所示）

• 英特尔超线程技术

• 英特尔Turbo Boost技术2.0

• 英特尔高级矢量扩展512（AVX-512）

• Intel Ultra Path Interconnect（UPI）链路速率为10.4 GT / s（取代QPI）

安装了两个处理器后，使用一个UPI链接将两个处理器连接在一起。安装了四个处理器后，处理器使用环形拓扑连接在一起，使用两个UPI链路，一个连接环中的每个相邻处理器。

具有T后缀的处理器具有更强大的热特性（更高的T形情况）。具有M后缀的处理器每个处理器支持大于768 GB。

*除5122外，所有Gold 5000级处理器均支持2400 MHz内存速度，并具有一个AVX-512 512位FMA单元。5122处理器支持2666 MHz并具有两个FMA单元
** L3高速缓存为每个核心1.375 MB，但处理器用**表示，其中高速缓存大小较大
†这些高性能处理器具有高热要求，并且只能订购configure-to-order（CTO）配置。不支持对处理器进行现场升级。此外，如果使用这些处理器，则不能安装背板或驱动器，并且存在冷却限制。有关详细信息，请参阅内部存储和冷却部分。

SR850服务器支持TruDDR4内存。TruDDR4内存使用来自第1层DRAM供应商的最高质量组件，只选择满足严格公差的内存。经过兼容性测试和调整，可最大限度地提高性能和可靠性。

TruDDR4内存具有编程到DIMM中的独特签名，使ThinkSystem服务器能够验证所安装的内存是否合格和支持。从服务和支持的角度来看，TruDDR4内存自动承担系统的保修，以及全球范围内提供的服务和支持。

SR850每个处理器最多支持12个DIMM，安装4个处理器时总共48个DIMM。每个处理器有六个内存通道，每个通道支持一个或两个DIMM。

所有DIMM均可以2666 MHz的速度运行，每个通道1个DIMM，每个通道2个DIMM。但是，如果所选处理器的内存总线速度较低（例如2400 MHz），则所有DIMM都将以较低的速度运行。

下表列出了可用于SR850服务器的内存选项。

选择内存配置时，以下规则适用：

• 该服务器支持RDIMM，LRDIMM和3DS RDIMM。不支持UDIMM。

• 不支持混合使用RDIMM和LRDIMM。

• 不支持将3DS RDIMM与RDIMM或LRDIMM混合使用。

• 混合x4和x8的DIMM 的支持。

• 在相同配置中混合使用16 GB和32 GB DIMM时，请使用16GB 2Rx8 DIMM而不是16 GB 1Rx4 DIMM以获得更好的性能

• 为获得最佳性能，请为每个处理器填充6或12个内存DIMM，以便使用所有内存通道。

支持以下内存保护技术：

• ECC

• SDDC（用于基于x4的内存DIMM;在DIMM描述中查找“x4”）

• ADDDC（用于基于x4的内存DIMM）

• 内存通道镜像

• 记忆等级节省

如果使用内存通道镜像，则必须成对安装DIMM（每个处理器至少一对），并且一对中的两个DIMM的类型和大小必须相同。50％的已安装容量可供操作系统使用。

如果使用内存等级备用，则每个已填充的通道必须至少安装一个四列DIMM或两个单列或双列DIMM（DIMM不需要相同）。在等级备用模式中，每个填充通道中的一个DIMM级别被保留为备用存储器。频道中的最大排名将自动选为备用排名。操作系统可用的内存量取决于安装的DIMM的数量，容量和排名。

服务器最多可支持16x 2.5英寸驱动器，SAS，SATA或NVMe，具体取决于所选的背板配置。您可以在同一服务器中混合驱动器，但不能在同一阵列中混合使用。驱动器都是从服务器的前面安装的。服务器还支持一个或两个M.2驱动器，安装在M.2适配器中。

在这个部分：

• 背板和驱动器托架

• 具有背板限制的处理器

• 适配器和布线

• 现场升级

• M.2驱动器

• 使用ISKLM进行SED加密密钥管理

背板和驱动器托架

SR850支持基于两种不同背板的各种内部存储配置：

• 8芯驱动SAS / SATA背板，适用于8x 2.5英寸SAS或SATA驱动器

• 8驱动器SAS / SATA + AnyBay背板用于：

• 8x 2.5英寸SAS或SATA驱动器

• 4个2.5英寸SAS或SATA驱动器+ 4个2.5英寸U.2（NVMe）驱动器

对于按订单配置（CTO）配置，背板的订购信息如下表所示。

*背板仅按订单配置（CTO）; 但是，可以使用包括背板的升级套件，如下面的现场升级部分所述。

常规的2.5英寸SAS / SATA驱动器托架仅支持SAS或SATA驱动器，但Lenovo AnyBay驱动器托架设计允许选择SATA，SAS或NVMe驱动器。这种设计可以灵活地配置一些带有高性能PCIe SSD的托架，并仍然使用剩余的托架用于高容量HDD，这是存储分层的理想解决方案。

背板连接如下：

• 8驱动器SAS / SATA背板有两个SAS / SATA连接器，可连接到支持的RAID控制器或SAS HBA。

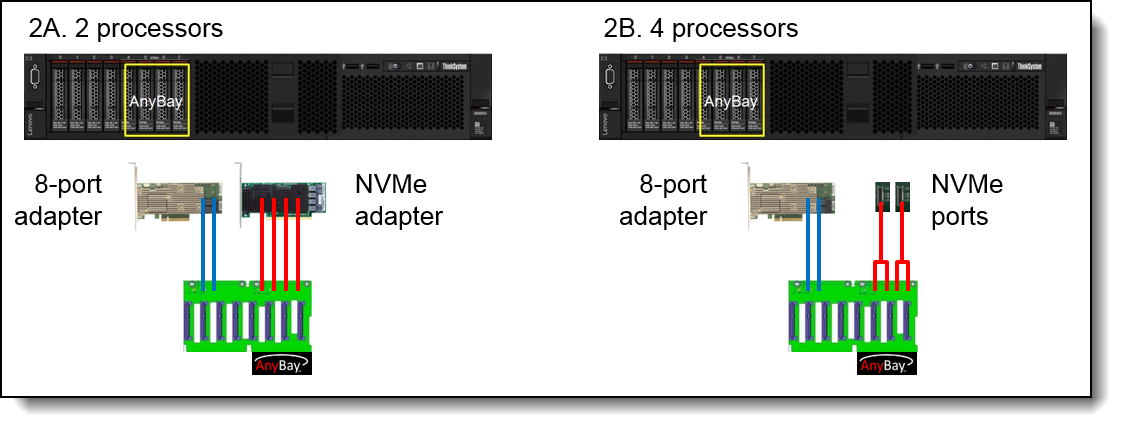

• 8驱动器SAS / SATA + AnyBay背板有两个SAS / SATA连接器，连接到支持的RAID控制器或SAS HBA以及四个PCIe连接器，以连接处理器和内存扩展托盘上的两个PCIe连接器（参见图4），或者安装在PCIe插槽中的NVMe交换机适配器上的四个PCIe连接器。

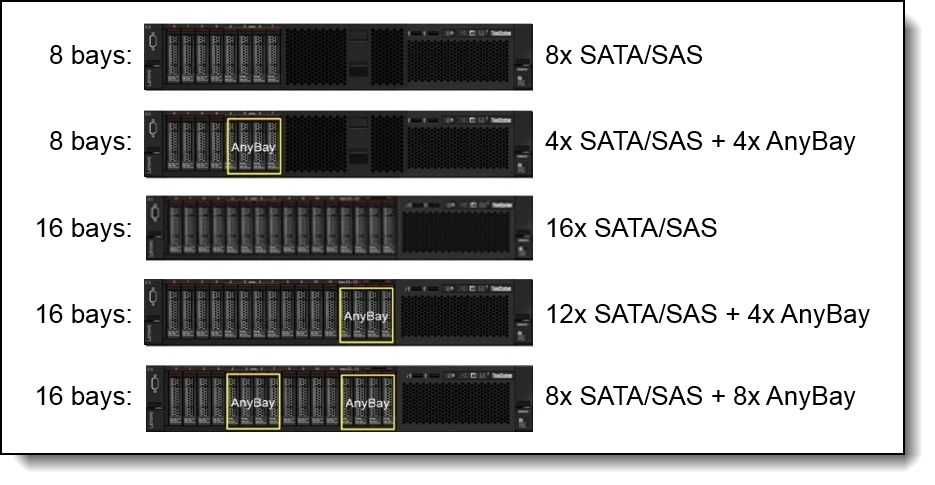

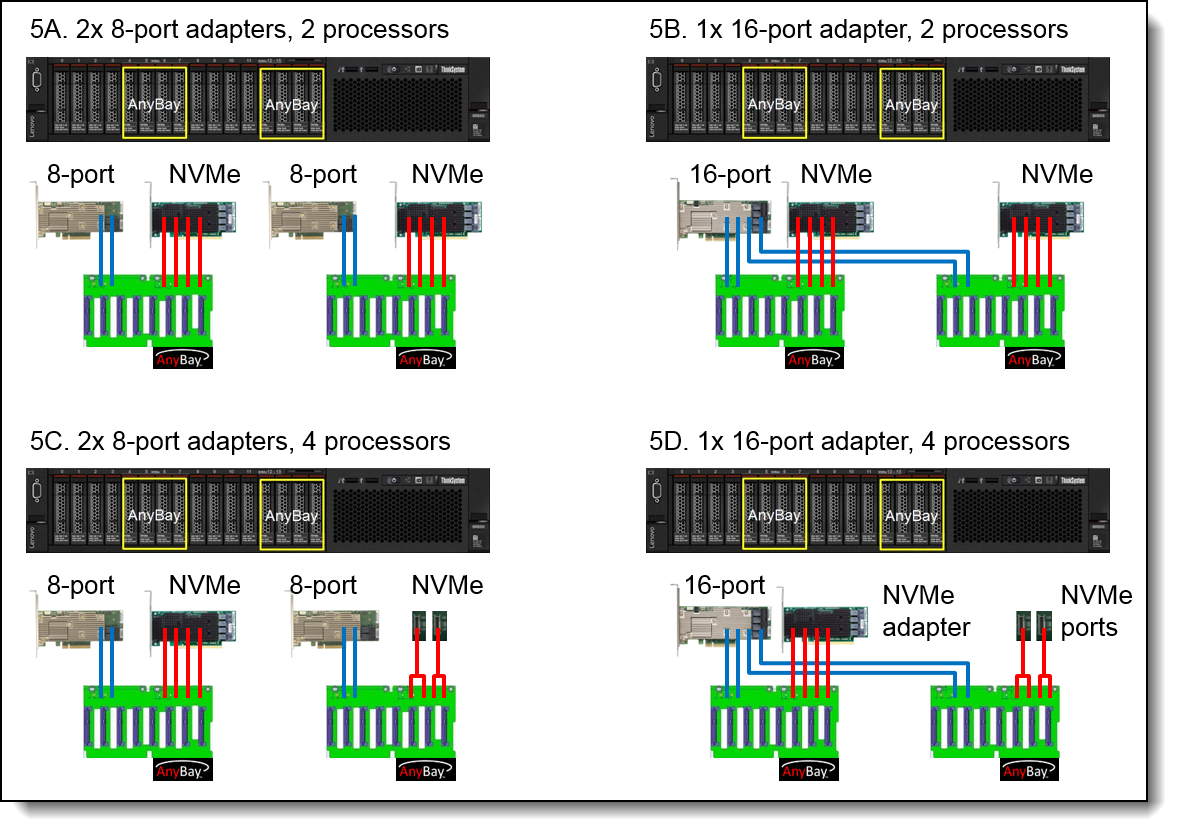

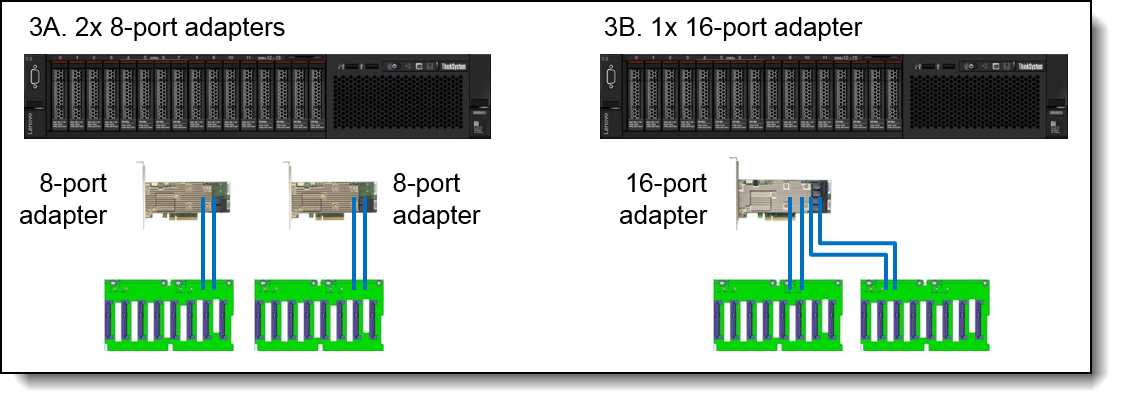

前五种配置如下图所示。

图6.驱动器托架配置

现场升级

本节介绍客户在初次购买服务器后如何升级其8托架配置。下表列出了两个背板升级套件。

ThinkSystem SR850 2.5“SATA / SAS 8-Bay BP套件，7C57A03998，包含以下项目：

• 1个8槽SAS / SATA背板

• 1x背板电源线

• 2x 900mm SAS / SATA电缆

• 2x 720mm SAS / SATA电缆

• 8x 1槽填料

ThinkSystem SR850 2.5“AnyBay 8-Bay BP套件，7C57A03999，包含以下项目：

• 1个8托架AnyBay背板（4个SAS / SATA连接器，4个AnyBay连接器）

• 1x背板电源线

• 1x 900mm SAS / SATA电缆

• 1x 720mm SAS / SATA电缆

• 4x 750mm NVMe电缆，用于NVMe交换机适配器

• 2x 900mm NVMe电缆，用于板载NVMe端口

除了背板套件之外，您还需要RAID适配器或HBA，对于某些升级，您可能还需要NVMe适配器。所需的升级列在以下两个表中。支持从8端口SAS / SATA适配器升级到16端口SAS / SATA适配器，但这需要删除现有的8端口适配器。

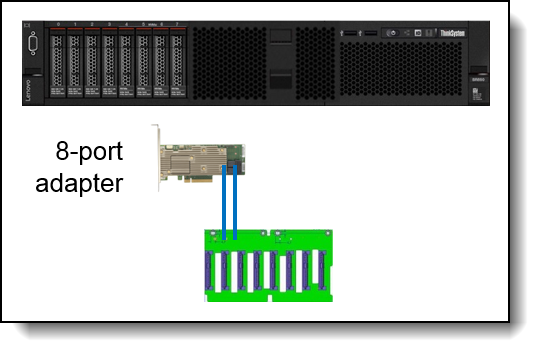

下表列出了具有单个SAS / SATA背板的SR850服务器的可用升级（请参阅上面的配置1）。

下表列出了具有单个SAS / SATA背板的SR850服务器的可用升级（请参阅上面的配置2）。

M.2驱动器安装在M.2适配器中，M.2适配器又安装在系统板上的专用插槽中。有关M.2插槽的位置，请参阅“ 组件和连接器”部分中服务器的内部视图  。

内部驱动器选项部分中列出了支持的驱动器。

有关M.2组件的详细信息，请参阅ThinkSystem M.2驱动器和M.2适配器产品指南：https：//lenovopress.com/lp0769-thinksystem-m2-drives-adapters

SR850支持内部SAS和SATA驱动器，并增加了RAID适配器或HBA。对于NVMe支持，服务器在处理器和内存扩展托盘（带有四个处理器）上提供两个板载NVMe端口，并使用NVMe交换机适配器提供两个端口。

下表列出了用于SR850服务器内部存储的适配器。

* * RAID 730-8i 1GB高速缓存适配器在美国和加拿大不可用。730-8i 2GB闪存适配器仅适用于亚太地区和中国。

下表比较了存储适配器的功能。

下表列出了服务器内部磁盘存储的硬盘驱动器和固态驱动器选项。

• 表21：2.5英寸热插拔12 Gb SAS HDD

• 表22：2.5英寸热插拔6 Gb SAS / SATA HDD

• 表23：2.5英寸热插拔12 Gb SAS SSD

• 表24：2.5英寸热插拔6 Gb SAS / SATA SSD

• 表25：2.5英寸U.2 NVMe SSD

• 表26：M.2驱动器
